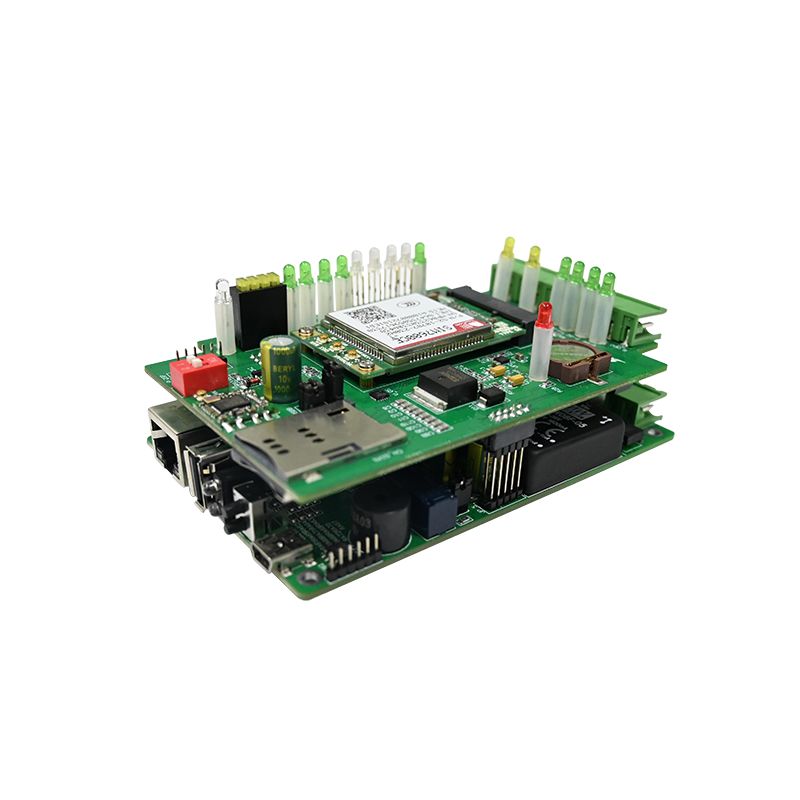

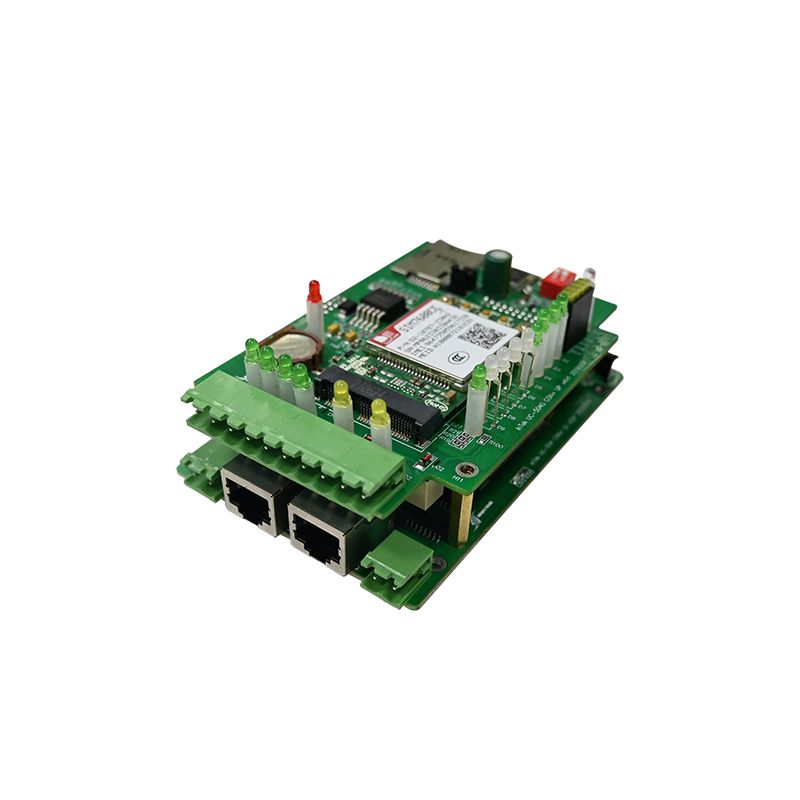

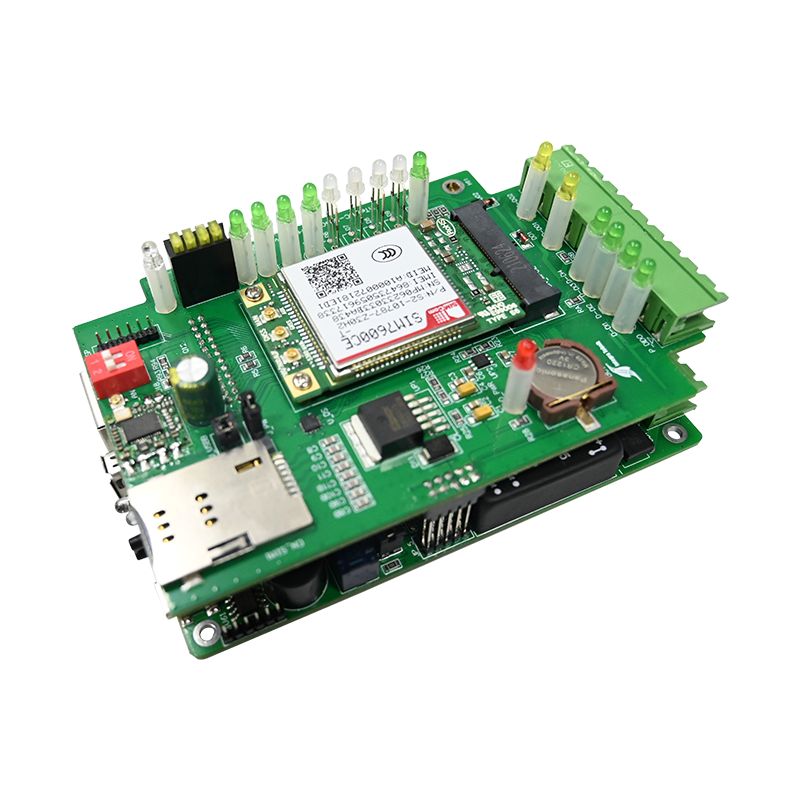

Kiểm soát truy cập PCBA

Truy cập UNIXPLOREKiểm soát PCBAđược phát triển cho các thương hiệu thiết bị an ninh, nhà tích hợp hệ thống kiểm soát truy cập và nhà cung cấp giải pháp tòa nhà thông minh đang tìm kiếm các giải pháp kiểm soát truy cập điện tử đáng tin cậy và có thể mở rộng. PCBA kiểm soát truy cập cấp thương mại này kết hợp xử lý xác thực nhanh, điều khiển rơle ổn định, giao tiếp được mã hóa và quản lý ngoại tuyến linh hoạt thành một nền tảng PCB nhỏ gọn và bền bỉ.

PCBA kiểm soát truy cập là gì?

Kiểm soát truy cập PCBA là bộ não điện tử bên trong đầu đọc thẻ, bàn phím, máy quét sinh trắc học và bộ điều khiển cửa. Nó xử lý dữ liệu thông tin xác thực, đưa ra quyết định xác thực và kích hoạt bộ truyền động khóa. Không giống như các bo mạch đa năng, PCBA phải xử lý mã hóa cấp độ bảo mật, logic chuyển tiếp không an toàn và nguồn điện không bị gián đoạn trong thời gian ngừng hoạt động ngắn.

Việc chọn sai PCBA kiểm soát truy cập sẽ dẫn đến cửa không chốt được, thông tin xác thực mất vài giây để xác minh hoặc hoàn tất việc khóa hệ thống trong thời gian lưu lượng truy cập cao.

Chức năng cốt lõi của PCBA kiểm soát truy cập

• Đọc thông tin xác thực - Wiegand, OSDP hoặc đầu vào nối tiếp từ đầu đọc thẻ RFID/hid
• Logic xác thực – Cơ sở dữ liệu tích hợp (ngoại tuyến) hoặc chuyển tiếp tới bộ điều khiển máy chủ
• Điều khiển rơle – Đầu ra tiếp điểm khô cho khóa từ hoặc điện giật
• Giám sát đầu vào – Cảm biến vị trí cửa (công tắc sậy) và nút yêu cầu thoát (REX)
• Phát hiện chống giả mạo – Cảm biến mở vỏ và bảo vệ giả mạo bộ nhớ

Ap điển hìnhsự ghép chữ

Thông số kỹ thuật chi tiết

Các thông số kỹ thuật sau đây thể hiện PCBA kiểm soát truy cập cấp thương mại phù hợp cho văn phòng, căn hộ và cơ sở công nghiệp.

Đặc tính điện

Giao diện đầu vào và đầu ra

Bộ nhớ và dung lượng người dùng

Vật lý và Môi trường

• Kích thước bảng – 85mm x 55mm (tiêu chuẩn) hoặc 100mm x 70mm (có vỏ)
• Lắp đặt – Bốn lỗ 3,5mm cho giá đỡ
• Nhiệt độ hoạt động – -20°C đến +65°C
• Nhiệt độ bảo quản – -40°C đến +85°C
• Khả năng chịu độ ẩm – 10% đến 90% RH (không ngưng tụ)
• Pin dự phòng – Mạch sạc axit chì 3.7V Li-ion hoặc 12V tùy chọn

Tính năng bảo mật

• Mã hóa – AES-128 cho giao tiếp OSDP
• Phát hiện giả mạo – Việc mở bao vây sẽ kích hoạt khóa rơ-le và đầu ra cảnh báo
• Bộ đếm thời gian giám sát - Tự động đặt lại sau 5 giây khóa bộ xử lý
• Bảo vệ bộ nhớ flash - Xác minh tổng kiểm tra khi khởi động

So sánh PCBA kiểm soát truy cập này như thế nào

Câu hỏi thường gặp về kiểm soát truy cập PCBA

Ba câu hỏi này được đặt ra bởi các nhà tích hợp hệ thống bảo mật, người quản lý cơ sở và kỹ sư phần cứng khi đánh giá các giải pháp PCBA kiểm soát truy cập.

Câu hỏi 1: Sự khác biệt giữa cấu hình rơle không an toàn và không an toàn trên PCBA kiểm soát truy cập là gì và tôi nên sử dụng cấu hình nào?

Trả lời:Sự khác biệt quyết định cửa khóa hay mở khóa khi mất điện. Không an toàn (còn gọi là cấp nguồn để mở) có nghĩa là rơle phải được cấp điện để mở khóa cửa. Khi mất điện, rơle sẽ trở về trạng thái nghỉ, giúp cửa luôn khóa. Điều này được sử dụng cho các cửa an ninh, phòng máy chủ và khu vực xử lý tiền mặt, nơi việc ngăn chặn những kẻ xâm nhập quan trọng hơn việc dễ dàng thoát ra. Không an toàn (nguồn để khóa) có nghĩa là rơle phải được cấp điện để khóa cửa. Khi mất điện cửa sẽ tự động mở khóa. Điều này được yêu cầu bởi các quy định về lối thoát hiểm khẩn cấp, cửa cầu thang và bất kỳ lối đi thoát hiểm nào mà mọi người phải thoát ra ngoài khi mất điện. Hầu hết các bo mạch PCBA kiểm soát truy cập đều cung cấp rơle tiếp điểm khô được cấu hình ở dạng C (COM, N/O, N/C). Để bảo mật không thành công, hãy kết nối khóa với đầu cuối N/O. Để đảm bảo an toàn, hãy kết nối khóa với đầu cuối N/C. Luôn xác minh mã phòng cháy địa phương trước khi chọn – NFPA 101 yêu cầu an toàn trên tất cả các cửa thoát hiểm trong các tòa nhà thương mại. Đối với các cửa yêu cầu cả tuân thủ về an ninh và chống cháy, hãy sử dụng khóa an toàn cộng với bảng pin dự phòng giúp kiểm soát truy cập PCBA được cấp nguồn trong 4-8 giờ sau khi mất điện lưới.

Câu hỏi 2: PCBA kiểm soát truy cập này có thể hoạt động ngoại tuyến mà không cần kết nối mạng không và nó có thể lưu trữ cục bộ bao nhiêu người dùng?

Trả lời:Đúng. PCBA này hoạt động hoàn toàn ngoại tuyến ở chế độ độc lập. Tất cả thông tin đăng nhập của người dùng, lịch truy cập và nhật ký sự kiện đều được lưu trữ trong bộ nhớ flash trên bo mạch. Cấu hình tiêu chuẩn chứa được 1.000 người dùng với 10.000 nhật ký sự kiện mà không mất thêm phí. Phiên bản mở rộng (có thể nâng cấp tại hiện trường thông qua chương trình cơ sở) chứa 10.000 người dùng và 50.000 sự kiện. Hoạt động ngoại tuyến yêu cầu thiết bị lập trình để tải người dùng ban đầu – thẻ chính chuyên dụng (thẻ đầu tiên được lập trình xác định đặc quyền của quản trị viên), bàn phím có dây được kết nối với đầu vào phụ hoặc kết nối máy tính xách tay tạm thời qua cổng cấu hình (TTL hoặc RS-232). Sau khi được lập trình, PCBA kiểm soát truy cập sẽ đưa ra quyết định xác thực cục bộ trong thời gian dưới 50 mili giây. Không cần đám mây, không cần PC chủ, không cần cáp Ethernet. Điều này làm cho các thiết kế PCBA ngoại tuyến trở nên lý tưởng cho các cổng từ xa, rơ-moóc xây dựng và các văn phòng nhỏ nơi việc chạy cáp mạng là không thực tế. Để truy xuất nhật ký sự kiện từ bảng ngoại tuyến, bạn phải kết nối máy tính xách tay hoặc sử dụng thiết bị truyền dữ liệu di động. Giám sát thời gian thực yêu cầu PCBA kiểm soát truy cập được nối mạng bằng Ethernet hoặc Wi-Fi.

Câu hỏi 3: Làm cách nào để kết nối đầu đọc Wiegand với PCBA kiểm soát truy cập này và khoảng cách cáp tối đa là bao nhiêu?

Trả lời:Giao diện Wiegand sử dụng ba tín hiệu hoạt động: Dữ liệu 0 (D0), Dữ liệu 1 (D1) và mặt đất (GND). Một số đầu đọc cũng yêu cầu nguồn +12V. Thực hiện theo bảng nối dây này:

Khoảng cách cáp tối đa cho Wiegand ở mức 12V phụ thuộc vào thước dây và điện dung của cáp:

Sử dụng cáp xoắn đôi, có vỏ bọc, có dây thoát nước. Chỉ kết nối tấm chắn với mặt đất ở đầu PCBA kiểm soát truy cập (không bao giờ ở đầu đọc) để tránh vòng lặp trên mặt đất. Đối với khoảng cách vượt quá các giới hạn này, hãy cài đặt bộ lặp Wiegand hoặc chuyển sang OSDP (RS-485), có thể đạt tới 1.200 mét (4.000 feet). Luôn kiểm tra bằng một sợi cáp dài trên bàn trước khi lắp đặt lần cuối – tín hiệu suy giảm có thể khiến việc đọc thẻ không liên tục và khó gỡ lỗi tại chỗ.

Cài đặt Thực tiễn tốt nhất cho Kiểm soát truy cập PCBA

Ngay cả PCBA kiểm soát truy cập chất lượng cao cũng không thành công nếu cài đặt không đúng. Thực hiện theo các hướng dẫn này.

Vị trí lắp đặt

• Bên trong khu vực an toàn – Đặt bộ điều khiển bên trong khu vực được bảo vệ (không phía trên cửa ở bên ngoài)
• Chiều cao – 1,5 đến 1,8 mét để truy cập bàn phím trong khi lập trình
• Bao vây – Sử dụng hộp có khóa bằng kim loại để lắp đặt thương mại
• Tách biệt – Giữ đường dây điện xoay chiều (120/240V) cách xa dây điện hạ áp ít nhất 30cm

Hướng dẫn nối dây cho rơle

Các lỗi nối dây thường gặp

Danh sách kiểm tra kiểm tra trước khi triển khai

Chạy trình tự này trên mọi PCBA kiểm soát truy cập trước khi rời khỏi băng ghế dự bị.

Thủ tục kiểm tra băng ghế dự bị

1. Áp dụng 12V DC và đo dòng điện (điển hình là 40-60mA khi không hoạt động)
2. Xuất trình thẻ hợp lệ – rơle sẽ nhấp và đèn LED thay đổi trạng thái
3. Đo tính liên tục trên các đầu cuối rơle N/O (sẽ đóng trong thời gian giữ được lập trình)
4. Xuất trình thẻ không hợp lệ – rơle không được kích hoạt
5. Kích hoạt đầu vào REX - cửa phải mở khóa mà không cần thông tin xác thực
6. Mở vỏ - đầu ra giả mạo phải thay đổi trạng thái
7. Mô phỏng đầu vào báo cháy – tất cả các rơle không an toàn phải ngắt điện

Tiêu chí Đạt/Không đạt

Tham khảo thông số kỹ thuật chính

Giữ khối này để tham khảo mua sắm và kỹ thuật.

Kiểm soát truy cập PCBA – Cấp thương mại

• Đầu vào: 9-24V DC, 60mA dự phòng
• Giao diện đầu đọc: Wiegand 26/34-bit hoặc OSDP (RS-485)
• Dung lượng người dùng: 1.000 (tiêu chuẩn) / 10.000 (mở rộng)
• Nhật ký sự kiện: 10.000 sự kiện
• Rơ-le: Khóa (5A) + Aux (2A)
• Đầu vào: Cảm biến cửa, REX, khóa liên động chữa cháy
• Nhiệt độ hoạt động: -20°C đến +65°C

• Bảo mật: AES-128, cơ quan giám sát, phát hiện giả mạo
