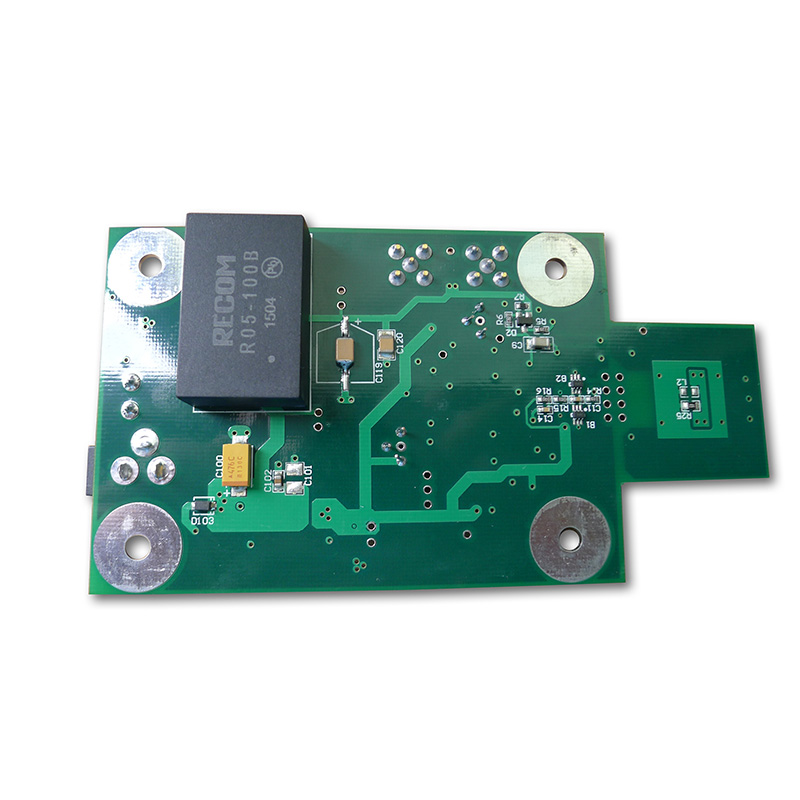

Yêu cầu về độ tin cậy cốt lõi đối với PCBA của Baby Monitor
Độ tin cậy bắt đầu với thông số kỹ thuật. Đừng đoán điều kiện phòng trẻ sơ sinh.
Thông số môi trường và vận hành
Thông sốBắt buộcThông số kỹ thuậtTại sao lại quan trọngNhiệt độ hoạt động0°C đến 45°CNMáy sưởi và cửa sổ đang mởKhả năng chịu độ ẩm10%--90% không ngưng tụMáy tạo độ ẩm và nước dãiThời gian chạy liên tụcTối thiểu 72 giờCha mẹ quên sạcThả thiết bị sống sót1,5 m xuống thảmTrẻ mới biết đi ném thiết bịChu kỳ nhiệm vụ RF<1% đối với thiết bị trẻ em EMI thấp gần cũi
Kiến trúc nguồn cho hoạt động 24/7
Đường ray nguồnThành phầnTính năng đáng tin cậyBộ sạc pinBộ sạc tuyến tính có khả năng điều chỉnh nhiệtNgăn cháy lithium Kỹ thuật số 3,3VDC-DC (chuyển đổi 2 MHz)Giữ tiếng ồn trên dải âm thanh3,0V RFTiếng ồn cực thấp LDO (10 µVrms)Không có xung đột biến trên lõi 2,4 GHz1,8VLDO với giới hạn dòng điệnBảo vệ MCU khỏi chập điện
Phê bình: Thêm một siêu tụ điện (0,47F, 5,4V) sau IC bảo vệ pin. Điều này cho phép ghi 10 giây sau khi tắt pin yếu.
Lựa chọn thành phần cho MTBF cao
Thời gian trung bình giữa các lần hỏng hóc (MTBF) của thiết bị theo dõi trẻ em PCBA phải vượt quá 50.000 giờ. Dưới đây là những lựa chọn đã được chứng minh.
Chipset và ăng-ten không dây
Chọn một chipset có:
- PA tích hợp(công suất đầu ra ≤ +10 dBm đáp ứng tiêu chuẩn an toàn cho trẻ sơ sinh)
- Nghe trước khi nói(tránh nhiễu với điện thoại không dây)
- Nhảy tần(hơn 40 kênh)
Dòng chipset Ưu điểm Nhược điểmDòng nRF52 của Bắc Âu Dòng điện ngủ thấp (0,5 µA)Băng thông video hạn chếSilicon Labs EFR32ADC tuyệt vời cho âm thanhGói lớn hơn (QFN48)Texas Instruments xếp hạng CC26xx-40°C đến +85°CYêu cầu balun bên ngoài
Lựa chọn ăng-ten: Sử dụng ăng-ten F đảo ngược (MIFA) uốn khúc trên cạnh PCBA. Giữ khoảng cách 10 mm với các vật kim loại (nam châm loa, bộ pin).
Đầu vào và xử lý âm thanh
Thành phầnThông số kỹ thuậtĐộ tin cậyLưu ýMicrophoneMEMS, độ nhạy -38 dBVVỏ silicon chống chảy nước dãiBộ tiền khuếch đạiTăng 40 dB, tiếng ồn < 5 nV/√HzAC kết hợp với 0,1 Hz HPF (loại bỏ tiếng ồn)Ngưỡng VOXCó thể điều chỉnh từ -40 đến -10 dBFSĐộ trễ kỹ thuật số (3 dB) ngăn chặn tiếng ồnBộ khuếch đại loaClass-D, 1,5 W vào 8ΩHạt Ferrite trên dây dẫn đầu ra (giảm EMI)
Cảm biến nhiệt độ (Tính năng an toàn quan trọng)
Đặt một điện trở nhiệt (NTC, 10 kΩ ở 25°C) trên PCBA của thiết bị trẻ em gần IC sạc. Phần sụn phải:
- Ghi lại nhiệt độ cứ sau 30 giây
- Tắt sạc ở 50°C
- Gửi cảnh báo không dây tới thiết bị gốc ở 45°C

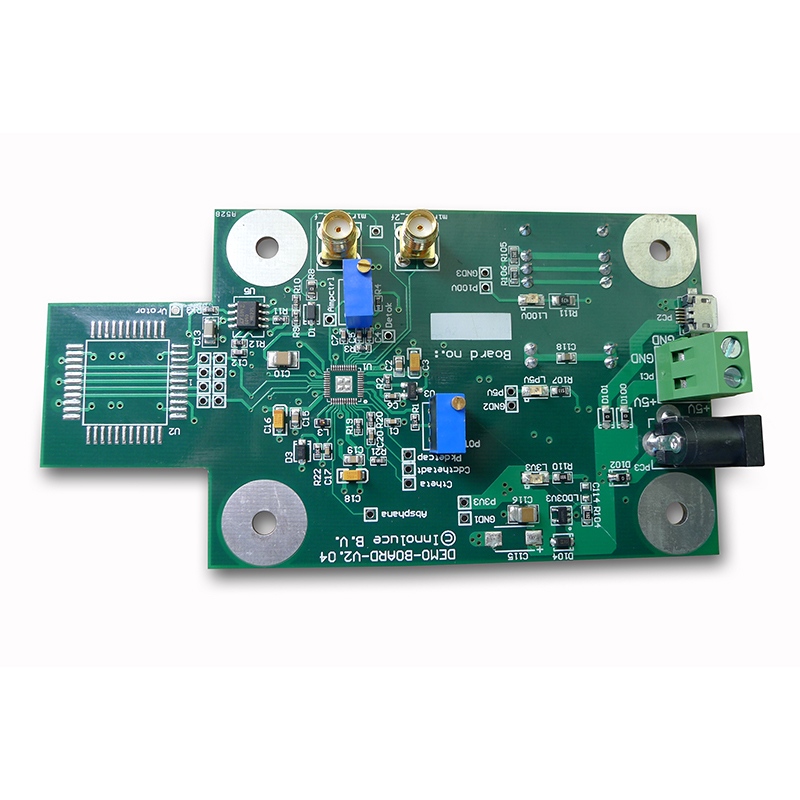

Bố cục PCB cho chất lượng âm thanh và rò rỉ RF thấp
Màn hình bé PCBA ồn ào gây ra hiện tượng tĩnh điện và mất tín hiệu. Thực hiện theo các quy tắc này.
Xếp lớp và nối đất
LớpChức năngRàng buộcTopRF (nguồn cấp dữ liệu ăng-ten, chipset)Ống dẫn sóng đồng phẳng có nối đấtBên trong 1Tiếp đất liên tụcKhông phân chia dưới phần RF Bên trong 2Nguồn điện (3,3V, 1,8V)Đảo dưới mỗi LDOBottomAÂm thanh, nút, đèn LEDGiữ dấu vết kỹ thuật số khỏi đầu vào mic
Luật lệ: Đặt một tụ điện 0,1 µF ở mỗi chân nguồn. Sử dụng kích thước 0402 cho độ tự cảm thấp.
Cách ly mặt đất âm thanh
Mặt đất kỹ thuật số và mặt đất tương tự phải gặp nhau tại một điểm duy nhất trong codec. Sử dụng các hạt ferrite (600Ω ở 100 MHz) giữa các mặt phẳng nối đất nhưng chỉ sau khi xác minh không có vòng nối đất.
Kiểm tra bằng máy hiện sóng: Thăm dò đầu ra micrô trong khi truyền RF. Độ ồn phải ở mức dưới 2 mV từ đỉnh đến đỉnh.
Danh sách kiểm tra xác nhận và chứng nhận
Trước khi sản xuất, hãy kiểm tra PCBA của từng thiết bị giám sát trẻ em theo sáu tiêu chuẩn này.
Phương pháp kiểm traTiêu chí đạt/không đạtGiảm âm thanhĐi bộ cách xa 30 mét với 3 bức tường< 3 lần rớt mỗi phút kéo dài >100 msThời gian chạy pinVOX liên tục ở 65 dB SPL> 70 giờ đối với pin 2000 mAhAn toàn sạc pinCác đầu cuối pin ngắnPCBA chuyển sang chế độ trục trặc, không có thành phần nào cùng tồn tại trên 70°CRFHoạt động bên cạnh bộ định tuyến WiFi (2,4 GHz)Không vĩnh viễn giải mẫn cảmChống nước dãiXịt muối trên cổng micrôÂm thanh trở lại bình thường sau khi khôXả quá mứcĐiện áp pin 2,8VMCU tắt RF, giữ RTC
Câu hỏi thường gặp -- Các câu hỏi thường gặp về PCBA theo dõi bé đáng tin cậy
Câu hỏi 1: Lỗi tiềm ẩn phổ biến nhất trong thiết kế PCBA của thiết bị giám sát trẻ em là gì?
MỘT:Tiếng ồn micrô từ tụ gốm đặt gần đường dẫn đầu vào âm thanh. Khi thiết bị trẻ em rung (từ động cơ nôi hoặc đồ chơi bị rơi), nắp điện môi loại 2 (X7R, X5R) sẽ tạo ra điện áp áp điện lên đến 5 mV. Điều này kết hợp với bộ tiền khuếch đại micrô và tạo ra tiếng tách hoặc tiếng ầm ầm có thể nghe được. Giải pháp gồm hai phần: 1) Sử dụng tụ điện C0G (NP0) cho tất cả việc ghép và tách âm thanh trong giai đoạn khuếch đại đầu tiên. 2) Nếu không thể tránh khỏi X7R, hãy xoay tụ điện 90 độ trên PCBA để ứng suất cơ học thẳng hàng với hướng điện cực. Luôn xác nhận bằng bảng rung ở tần số 20 Hz, 1 Grms.
Câu hỏi 2: Việc lựa chọn thành phần hóa học của pin ảnh hưởng như thế nào đến tuổi thọ PCBA của màn hình bé?
MỘT:Ba chất hóa học tạo ra các dạng hư hỏng rất khác nhau:
- Li-ion (18650): Mật độ năng lượng cao nhất nhưng yêu cầu sạc CC/CV chính xác. Thiếu cảm biến hệ số nhiệt độ âm (NTC) dẫn đến hiện tượng thoát nhiệt. Chỉ sử dụng với bộ pin đã được xác thực có chứa IC bảo vệ.
- LiFePO4: An toàn hơn (không thoát nhiệt dưới 150°C) và tuổi thọ dài hơn (2000 chu kỳ). Tuy nhiên, điện áp thấp hơn (danh nghĩa 3,2V) yêu cầu bộ chuyển đổi tăng áp cho logic 3,3V, làm tăng thêm chi phí và nhiễu gợn.
- NiMH(thiết kế chi phí thấp): Rất dễ tha thứ nhưng bị hiệu ứng trí nhớ. PCBA phải có mạch phóng điện sau mỗi 30 chu kỳ để hiệu chỉnh lại đồng hồ đo nhiên liệu. Không có điều này, thời gian chạy giảm 50% sau 6 tháng.
Để có PCBA màn hình bé đáng tin cậy, hãy chọn LiFePO4 vì Li-ion an toàn hoặc chất lượng với khả năng bảo vệ quá áp kép (IC + PTC).
Câu hỏi 3: Tôi có thể sử dụng cùng một thiết kế PCBA cho cả thiết bị giám sát bé chỉ có âm thanh và video không?
MỘT:Không, và việc thử làm điều này sẽ gây ra ba vấn đề về độ tin cậy cụ thể:
- Băng thông bộ nhớ-- Chỉ có âm thanh cần RAM 64 kB. Video yêu cầu ít nhất 2 MB cho khung nén. PCBA dùng chung với RAM ngoài sẽ bổ sung thêm các dấu vết dài không đạt được thử nghiệm ESD.
- Chu kỳ nhiệm vụ RF-- Âm thanh truyền được 10% thời gian. Video được truyền tải 80% thời gian. PA 2,4 GHz tương tự quá nóng ở chế độ video, giảm mức tăng 6 dB sau 20 phút. Bạn cần một mảng nhiệt thông qua PA cho các thiết kế video.
- Cung cấp điện-- Âm thanh của thiết bị giám sát trẻ em PCBA đạt đỉnh 200 mA. Đỉnh video ở 600 mA. Bố cục PCB phổ biến với các vết nguồn mỏng (0,25 mm) gây ra hiện tượng sụt điện áp khiến mô-đun máy ảnh bị reset. Thiết kế video yêu cầu đường dây 0,6 mm hoặc bộ chuyển đổi Buck 1A riêng biệt.
Xây dựng hai PCBA riêng biệt. Chỉ có âm thanh sử dụng bảng 2 lớp. Video yêu cầu 4 lớp với trở kháng được kiểm soát.
Thử nghiệm sản xuất để không có rủi ro cho trẻ sơ sinh
Mỗi PCBA màn hình bé được lắp ráp phải vượt qua:
Trạm kiểm traThời lượngTiêu chí loại bỏVòng lặp âm thanh10 giâyTHD > 1% ở 1 kHzTrình mô phỏng pin30 giâyDòng sạc > 50 mA dưới 3.0Độ nhạy VRF5 giâyTỷ lệ lỗi gói > 1% ở -95 dBmQuá nhiệt60 giâyBất kỳ điểm nào > 60°C sau khi sạc đầy
Danh sách kiểm tra đánh giá thiết kế cuối cùng
MụcXác nhậnSơ đồTất cả đầu vào đều có bảo vệ ESD (tiếp điểm 8 kV)BOMĐịnh mức điện áp tụ điện ≥ 2× dự kiến (ví dụ: 10V cho đường ray 5V)Cơ khíKhông có thành phần cao nào (chiều cao > 4 mm) gần vùng kẹpPhần cứngBộ hẹn giờ của cơ quan giám sát đặt lại MCU nếu VOX treo trong > 5 phútTuân thủFCC Phần 15 và EN 62368-1 (an toàn âm thanh)
Thiết kế một thiết bị giám sát trẻ em đáng tin cậy PCBA có nghĩa là ưu tiên an toàn cho trẻ sơ sinh hơn là giảm chi phí. Một hội đồng được xây dựng tốt sẽ vận hành lặng lẽ dù trẻ đang mọc răng và nổi cơn thịnh nộ. Thử nghiệm với điều kiện thực tế của vườn ươm - máy tạo tiếng ồn trắng, đèn mờ và lò vi sóng. Đó là cách duy nhất để có được sự tin tưởng của phụ huynh.
