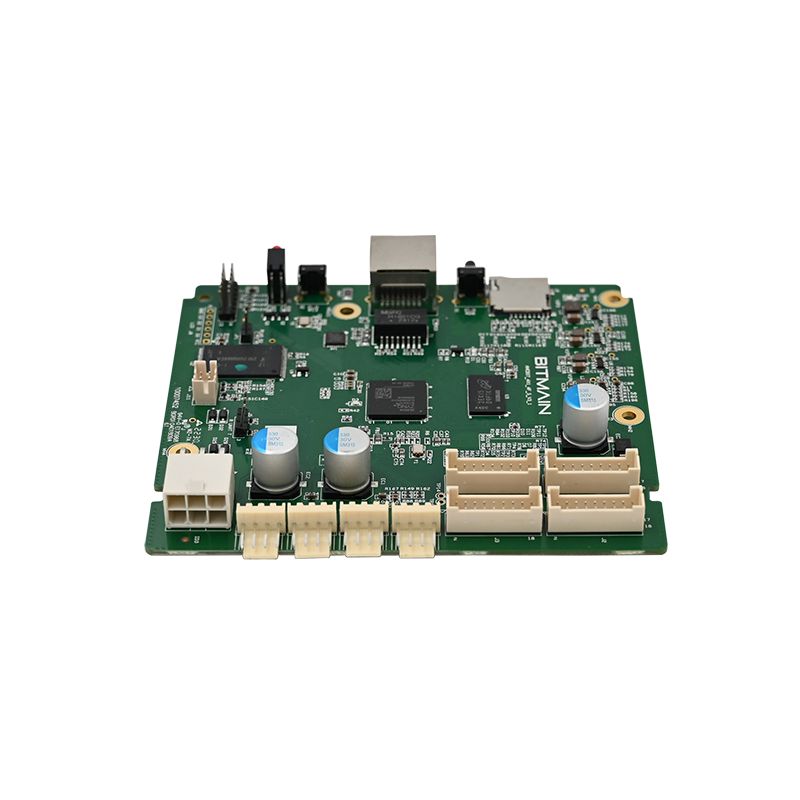

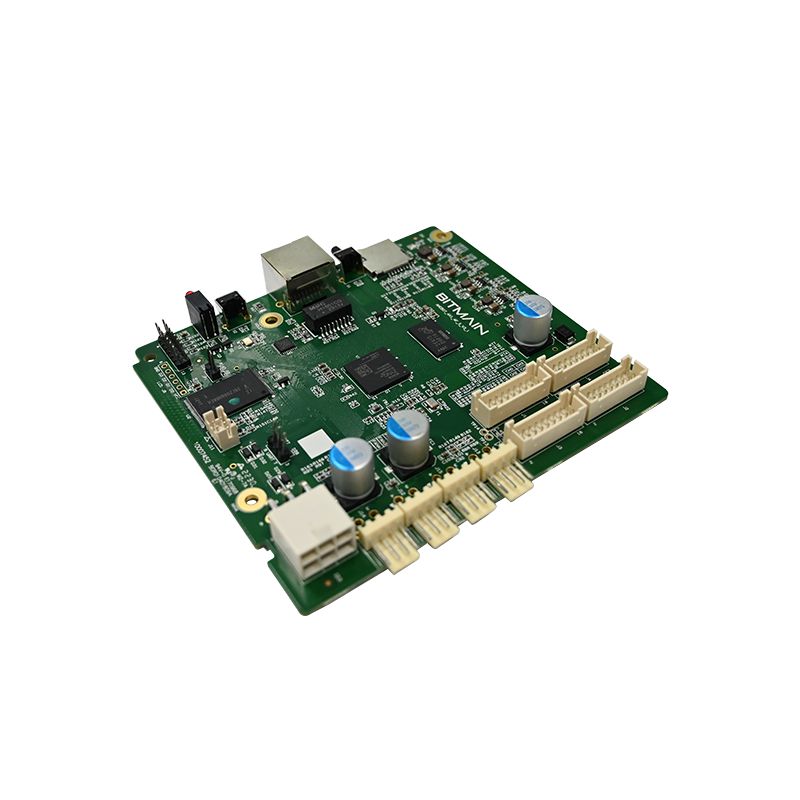

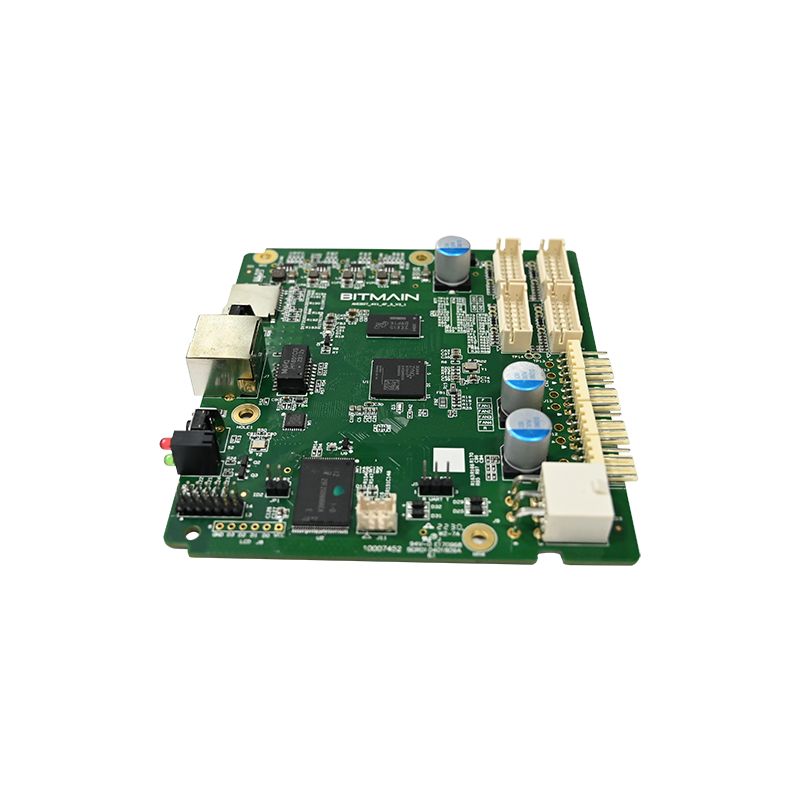

Cảm biến chuyển động PCBA

PCBA cảm biến chuyển động là gì?

Cảm biến chuyển động PCBA là cụm bảng mạch in được thiết kế đặc biệt để phát hiện chuyển động bằng cách sử dụng đầu dò hồng ngoại, vi sóng hoặc siêu âm. Không giống như PCBA đa năng, bo mạch cảm biến chuyển động yêu cầu mức tiêu thụ điện năng thấp, phản hồi đánh thức nhanh từ chế độ ngủ và lọc tiếng ồn để tránh kích hoạt sai.

Các kỹ sư chọn PCBA cảm biến chuyển động dựa trên ba thông số: phạm vi phát hiện, loại tín hiệu đầu ra và dòng điện hoạt động. Lựa chọn sai thường dẫn đến cảnh báo sai hoặc bỏ sót phát hiện.

Các thành phần cốt lõi của PCBA cảm biến chuyển động

Mỗi PCBA cảm biến chuyển động đều chứa năm khối chức năng sau:

· Phần tử cảm biến – PIR (nhiệt điện), Doppler vi sóng hoặc đầu dò siêu âm

· Mặt trước tương tự – Bộ khuếch đại hoạt động với bộ lọc thông dải

· Bộ so sánh – Bộ phát hiện ngưỡng có độ trễ

· Logic thời gian - Thời gian giữ và khoảng thời gian khóa có thể điều chỉnh

· Giai đoạn đầu ra – Tín hiệu rơle, bóng bán dẫn hoặc mức logic

Ứng dụng điển hình

Thông số kỹ thuật chi tiết của cảm biến chuyển động PCBA này

Các thông số kỹ thuật sau đây thể hiện PCBA cảm biến chuyển động hiệu suất cao điển hình được sử dụng trong các sản phẩm an ninh thương mại và dân dụng.

Đặc tính điện

Hiệu suất phát hiện

Thông số vật lý và môi trường

· Kích thước bảng – 32mm x 28mm (tiêu chuẩn) hoặc tùy chỉnh

· Lỗ lắp – Hai lỗ có đường kính 3 mm, cách tâm 25 mm

· Nhiệt độ hoạt động – -20°C đến +70°C

· Nhiệt độ bảo quản – -40°C đến +85°C

· Khả năng chịu độ ẩm – 95% RH không ngưng tụ

· Lớp phủ phù hợp – Tùy chọn (để sử dụng ngoài trời hoặc ẩm ướt)

Cài đặt có thể điều chỉnh (Công tắc DIP hoặc Jumper)

Hầu hết các thiết kế PCBA cảm biến chuyển động đều bao gồm các thông số do người dùng định cấu hình:

So sánh PCBA cảm biến chuyển động này với các thiết kế cạnh tranh như thế nào

Không phải tất cả các bo mạch PCBA cảm biến chuyển động đều hoạt động như nhau trong điều kiện thực tế. Bảng dưới đây cho thấy sự khác biệt quan trọng.

Câu hỏi thường gặp về cảm biến chuyển động PCBA – Câu trả lời kỹ thuật

Ba câu hỏi này được các kỹ sư phần cứng, nhà tích hợp và chuyên gia mua sắm hỏi hàng tuần để đánh giá các giải pháp PCBA cảm biến chuyển động.

Câu hỏi 1: Sự khác biệt giữa các thiết kế PCBA cảm biến chuyển động PIR, lò vi sóng và công nghệ kép – và tôi nên chọn loại nào?

Trả lời: Cảm biến chuyển động PIR (hồng ngoại thụ động) PCBA phát hiện những thay đổi về bức xạ hồng ngoại từ các vật thể chuyển động. Nó tiêu thụ điện năng rất thấp (15-30µA ở chế độ chờ) nhưng nhạy cảm với sự thay đổi nhiệt độ và có thể kích hoạt sai từ lỗ thông hơi HVAC hoặc ánh sáng mặt trời. Cảm biến chuyển động vi sóng PCBA phát ra RF công suất thấp (thường là 5,8 GHz hoặc 10,525 GHz) và đo độ dịch chuyển Doppler. Nó phát hiện thông qua vỏ nhựa và bỏ qua nhiệt độ, nhưng tiêu thụ dòng điện cao hơn (15-25mA) và có thể xuyên qua tường, gây ra phát hiện sai từ các phòng liền kề. Cảm biến chuyển động công nghệ kép PCBA chứa cả cảm biến PIR và vi sóng và chỉ kích hoạt khi cả hai đều phát hiện chuyển động. Điều này giúp loại bỏ gần như tất cả các cảnh báo sai nhưng làm tăng chi phí và dòng điện chờ (2-5mA). Hướng dẫn lựa chọn: Đối với đèn ngoài trời chạy bằng pin, hãy chọn chỉ PIR. Để phát hiện sự chiếm giữ trong nhà khi không thể chấp nhận được các kích hoạt sai, hãy chọn công nghệ kép. Đối với cửa tự động nơi tốc độ quan trọng hơn mức sử dụng điện, hãy chọn chỉ dùng lò vi sóng. Hầu hết các thiết kế PCBA cảm biến chuyển động bảo mật thương mại đều sử dụng PIR với tính năng lọc tín hiệu tiên tiến để cân bằng tốt nhất giữa chi phí, công suất và độ tin cậy.

Câu hỏi 2: Làm cách nào để điều chỉnh phạm vi phát hiện và thời gian giữ trên PCBA cảm biến chuyển động này và có thể thay đổi các cài đặt này mà không cần tháo bo mạch ra khỏi vỏ của nó không?

Trả lời: Cảm biến chuyển động PCBA này cung cấp ba phương pháp điều chỉnh. Đầu tiên, chiết áp tích hợp: một chiết áp có nhãn “SENS” (độ nhạy) điều chỉnh phạm vi phát hiện từ 3 mét (hoàn toàn ngược chiều kim đồng hồ) đến 12 mét (hoàn toàn theo chiều kim đồng hồ). Ô thứ hai có nhãn “TIME” điều chỉnh thời gian giữ từ 5 giây đến 10 phút. Thứ hai, công tắc DIP: hầu hết các bo mạch đều có công tắc 4 vị trí để cài đặt thô về thời gian giữ, ngưỡng ánh sáng và cực đầu ra. Thứ ba, để điều chỉnh từ xa, một số thiết kế PCBA cảm biến chuyển động bao gồm đầu vào kỹ thuật số chấp nhận chiết áp bên ngoài hoặc tín hiệu điều khiển 0-10V. Để điều chỉnh mà không cần mở vỏ, hãy chỉ định PCBA cảm biến chuyển động với bộ thu điều khiển từ xa (38kHz IR hoặc 433 MHz RF) – điều này làm tăng thêm khoảng 1,50 USD vào chi phí BOM. Nếu không điều chỉnh từ xa, bạn phải mở vỏ và dùng tuốc nơ vít nhỏ để vặn chiết áp. Luôn điều chỉnh độ nhạy sau khi lắp vào vị trí cuối cùng vì các bức tường và vật liệu sàn xung quanh ảnh hưởng đến phạm vi phát hiện. Bắt đầu với độ nhạy ở mức 50% và chỉ tăng nếu tồn tại khoảng trống trong vùng phủ sóng.

Câu hỏi 3: Tỷ lệ kích hoạt sai điển hình cho cảm biến chuyển động PCBA này là bao nhiêu và việc bù nhiệt độ làm giảm cảnh báo sai như thế nào?

Trả lời: Trong một ứng dụng được cài đặt đúng cách (không có ánh nắng trực tiếp chiếu vào ống kính, không có lỗ thoát nhiệt trong phạm vi 2 mét, không có cửa sổ kính lớn phản ánh luồng giao thông đang di chuyển), PCBA cảm biến chuyển động này đạt được tỷ lệ kích hoạt sai dưới một sự kiện trên 200 lần phát hiện. Nếu không bù nhiệt độ, cảm biến chuyển động PIR PCBA có thể kích hoạt sai khi nhiệt độ môi trường gần bằng nhiệt độ da người (khoảng 37°C hoặc 98°F). Ở nhiệt độ phòng 30°C, tỷ lệ tín hiệu trên nhiễu giảm 60% so với 20°C. Cảm biến chuyển động PCBA này bao gồm một nhiệt điện trở trên bo mạch được kết nối với mạch bù giúp tăng mức tăng thêm 2,5% cho mỗi mức tăng 1°C trên 25°C. Ở 35°C, mức tăng cao hơn 25% so với ở 25°C, khôi phục độ nhạy phát hiện. Việc bù cũng làm giảm mức tăng ở nhiệt độ thấp (dưới 10°C) để tránh kích hoạt sai do gió lùa lạnh. Dữ liệu hiện trường từ việc lắp đặt PCBA cảm biến chuyển động ở vùng khí hậu Trung Đông (nhiệt độ ngoài trời đạt 45°C) cho thấy số lượng cảnh báo phiền toái được giảm 78% khi bật bù nhiệt độ so với tắt. Luôn bật tính năng bù cho không gian ngoài trời hoặc trong nhà không được điều hòa.

Thực hành cài đặt tốt nhất cho cảm biến chuyển động PCBA

Ngay cả cảm biến chuyển động tốt nhất PCBA cũng hoạt động kém nếu cài đặt không đúng. Thực hiện theo các hướng dẫn này.

Chiều cao và vị trí lắp đặt

· Chiều cao được đề xuất – 1,8 đến 2,2 mét (ngang tầm đầu)

· Dưới 1,5 mét – Bỏ lỡ chuyển động của thân, chỉ phát hiện vật nuôi

· Trên 2,5 mét – Giảm độ che phủ mặt đất, tạo ra vùng chết ngay bên dưới

Tránh những nguồn kích hoạt sai này

Hướng dẫn nối dây

· Sử dụng cặp xoắn cho tín hiệu đầu ra dài hơn 10 mét

· Giữ dây nguồn AC cách PCBA cảm biến chuyển động ít nhất 30 cm

· Thêm một tụ điện 100nF qua đầu vào nguồn nếu chuyển đổi các tải ồn (rơle, công tắc tơ)

Kiểm tra PCBA cảm biến chuyển động của bạn trước khi cài đặt

Bài kiểm tra dự phòng phát hiện được 90% lỗi thiết lập. Thực hiện theo trình tự này.

Thủ tục kiểm tra băng ghế dự bị

1. Mở nguồn và đợi 60 giây để khởi động

2. Đèn LED xác nhận sẽ nhấp nháy khoảng 10 giây một lần (biểu thị chế độ chờ)

3. Đi ngang qua tầm nhìn ở khoảng cách 3 mét

4. Xác minh đèn LED bật và trạng thái đầu ra thay đổi

5. Đánh dấu thời gian cho đến khi đèn LED tắt (phải khớp với cài đặt thời gian giữ)

6. Lặp lại với tốc độ chậm (0,2 m/s) và chạy nhanh (2 m/s)

Thất bại và nguyên nhân

Tóm tắt - Tham khảo thông số kỹ thuật chính

Để tham khảo nhanh, hãy giữ sẵn khối thông số kỹ thuật này trong quá trình thiết kế và mua sắm.

Cảm biến chuyển động PCBA – Cấu hình mặc định

· Điện áp: 5-24V DC

· Dòng điện dự phòng: điển hình là 20µA

· Phạm vi phát hiện: 8-12 mét

· Góc phát hiện: 120 độ

· Thời gian giữ: có thể điều chỉnh từ 5 giây đến 10 phút

· Đầu ra: Rơle (10A) hoặc bóng bán dẫn (100mA)

· Nhiệt độ hoạt động: -20°C đến +70°C

· Chứng nhận: Tuân thủ các tiêu chuẩn ISO9001 và RoHS
