Phân tích lỗi và khắc phục sự cố trong xử lý PCBA

Trong quá trình PCBA (Hội đồng mạch in) Xử lý, phân tích lỗi và khắc phục sự cố là các liên kết chính để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất. Bằng cách xác định một cách có hệ thống và giải quyết các lỗi, độ tin cậy của sản phẩm có thể được cải thiện và chi phí sản xuất có thể giảm. Bài viết này sẽ khám phá các loại lỗi phổ biến, phương pháp phân tích và chiến lược khắc phục sự cố trong xử lý PCBA để giúp các công ty cải thiện chất lượng và hiệu quả sản xuất.

Các loại lỗi phổ biến

1. Khiếm khuyết hàn

Khiếm khuyết hàn là những vấn đề phổ biến nhất trong xử lý PCBA, bao gồm hàn lạnh, hàn lạnh, cầu hàn và các mối hàn bị thiếu. Hàn lạnh được biểu hiện dưới dạng tiếp xúc kém của các mối hàn, dẫn đến truyền tín hiệu điện không ổn định; Cầu hàn đề cập đến hàn chảy vào các khu vực không nên kết nối, tạo thành một đường ngắn; Thiếu khớp hàn đề cập đến các mối hàn không được hình thành đầy đủ, dẫn đến các vấn đề mạch mở.

2. Mạch mở của bảng mạch

Các vấn đề về mạch mở đề cập đến thực tế là một số dòng hoặc khớp hàn trên bảng mạch không tạo thành kết nối điện đáng tin cậy. Các nguyên nhân phổ biến bao gồm hàn kém, chất nền PCB bị hư hỏng và lỗi thiết kế.

3. Vấn đề ngắn mạch

Các vấn đề ngắn mạch đề cập đến sự tiếp xúc tình cờ của hai hoặc nhiều bộ phận mạch trên bảng mạch không nên kết nối, dẫn đến dòng chảy bất thường, có thể làm hỏng bảng mạch hoặc các thành phần. Các nguyên nhân phổ biến bao gồm tràn hàn, thiếu dây đồng hoặc tiếp xúc tình cờ do các chất gây ô nhiễm.

Phương pháp phân tích thất bại

1. Kiểm tra trực quan

Sử dụng kính hiển vi hoặc camera đo lường cao để kiểm tra trực quan có thể phát hiện các khuyết tật hàn, mạch mở và mạch ngắn. Một kiểm tra trực quan chi tiết của bảng mạch có thể nhanh chóng xác định các khiếm khuyết rõ ràng.

Kiểm tra các khớp hàn: Quan sát hình dạng và trạng thái kết nối của các mối hàn để xác nhận xem có khớp hàn giả hay khớp hàn lạnh hay không.

Kiểm tra mạch: Kiểm tra xem mạch trên bảng mạch còn nguyên vẹn và liệu có mạch mở hay ngắn mạch.

Chiến lược thực hiện: Thực hiện kiểm tra trực quan thường xuyên, tìm và ghi lại các vấn đề và thực hiện các biện pháp sửa chữa kịp thời.

2. Thử nghiệm điện

Kiểm tra điện bao gồm kiểm tra chức năng, kiểm tra tính liên tục và kiểm tra cách điện, có thể phát hiện trạng thái làm việc thực tế và kết nối điện của bảng mạch.

Kiểm tra chức năng: Thực hiện thử nghiệm chức năng sau khi lắp ráp để xác nhận xem bảng mạch có hoạt động tốt theo các yêu cầu thiết kế hay không.

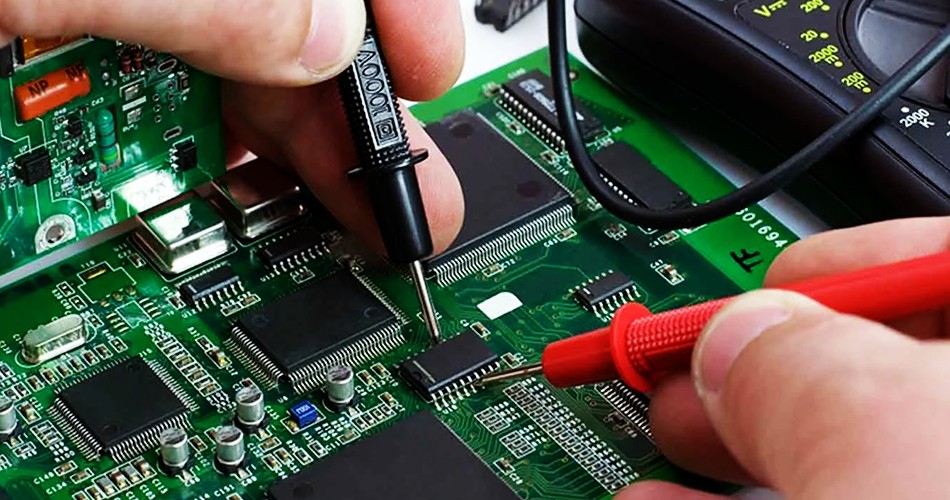

Kiểm tra tính liên tục: Sử dụng đồng hồ vạn năng để kiểm tra các điểm kết nối khác nhau của bảng mạch để kiểm tra xem có vấn đề mạch mở hay không.

Kiểm tra cách điện: Kiểm tra hiệu suất cách điện của bảng mạch để đảm bảo rằng không có mạch ngắn ngẫu nhiên trong các phần khác nhau của bảng mạch.

Chiến lược thực hiện: Tiến hành thử nghiệm điện có hệ thống trong và sau khi sản xuất để phát hiện và giải quyết các vấn đề một cách kịp thời.

3. Kiểm tra tia X.

Kiểm tra tia X là một phương pháp hiệu quả để phát hiện các khiếm khuyết ẩn, đặc biệt là để phát hiện các vấn đề hàn không dễ quan sát trực tiếp, chẳng hạn như BGA (mảng lưới bóng).

Kiểm tra các mối hàn: Kiểm tra chất lượng hàn của các mối hàn BGA thông qua kiểm tra tia X để xác nhận xem có mối nối hàn lạnh hay cầu hàn.

Phát hiện cấu trúc bên trong: Kiểm tra cấu trúc bên trong của PCB để xác định các mạch ngắn hoặc mạch mở có thể có.

Chiến lược thực hiện: Định cấu hình thiết bị kiểm tra tia X để tiến hành kiểm tra nội bộ thường xuyên và phát hiện để đảm bảo chất lượng hàn.

Chiến lược khắc phục sự cố

1. Soldering lại

Đối với các khiếm khuyết hàn như mối hàn lạnh, mối hàn lạnh và các mối hàn bị thiếu, thường cần hàn lại để sửa chữa. Đảm bảo tính chính xác của quá trình hàn và điều chỉnh các tham số hàn để có được kết quả hàn tốt.

Làm sạch bề mặt: Làm sạch bề mặt hàn trước khi sấy lại để loại bỏ các oxit và chất gây ô nhiễm.

Điều chỉnh các thông số hàn: Điều chỉnh nhiệt độ, thời gian và lượng hàn theo các yêu cầu hàn để đảm bảo chất lượng hàn.

Chiến lược thực hiện: Đối với các khiếm khuyết hàn, hãy đọc lại và kiểm tra các khớp hàn để đảm bảo rằng chất lượng hàn đáp ứng các tiêu chuẩn.

2. Thay thế các bộ phận bị hư hỏng

Đối với các vấn đề gây ra bởi thiệt hại thành phần, chẳng hạn như mạch mở và mạch ngắn, thường cần phải thay thế các bộ phận bị hư hỏng. Đảm bảo rằng các bộ phận được thay thế đáp ứng các yêu cầu thiết kế và thực hiện hàn.

Xác định các bộ phận bị hư hỏng: Xác định các bộ phận bị hư hỏng thông qua kiểm tra điện và kiểm tra trực quan.

Thay thế: Thay thế các bộ phận bị hư hỏng, và Weld và thực hiện thử nghiệm chức năng.

Chiến lược thực hiện: Thay thế các bộ phận bị hư hỏng và đảm bảo rằng chất lượng của các bộ phận mới đáp ứng các yêu cầu.

3. Sửa chữa chất nền PCB

Đối với các vấn đề thiệt hại về chất nền PCB, chẳng hạn như các vết nứt hoặc bong tróc xen kẽ, có thể sử dụng các công nghệ sửa chữa PCB như sửa chữa mạch và gia cố cơ chất.

Mạch sửa chữa: Sử dụng keo dẫn điện hoặc dây dẫn điện để sửa chữa các mạch bị hỏng.

Củng cố chất nền: củng cố chất nền để giảm nguy cơ thiệt hại vật lý.

Chiến lược thực hiện: Sửa chữa chất nền PCB và đảm bảo rằng các chất nền được sửa chữa đáp ứng các yêu cầu sử dụng.

Bản tóm tắt

TRONGXử lý PCBA, Phân tích lỗi và khắc phục sự cố là các liên kết chính để đảm bảo chất lượng sản phẩm. Thông qua việc xác định các loại lỗi phổ biến, các phương pháp phân tích lỗi có hệ thống và các chiến lược khắc phục sự cố hiệu quả, tỷ lệ sản lượng có thể được cải thiện và chi phí sản xuất có thể giảm. Kiểm tra trực quan thường xuyên, kiểm tra điện và kiểm tra tia X có thể giúp cải thiện chất lượng sản xuất và khả năng cạnh tranh của công ty bằng cách khám phá và giải quyết vấn đề kịp thời.
