Thiết bị phát hiện thông minh trong xử lý PCBA

Với việc nâng cấp liên tục các sản phẩm điện tử và sự gia tăng nhu cầu thị trường, sự phức tạp và yêu cầu chính xác của PCBA (Hội đồng mạch in) Xử lý ngày càng cao hơn. Trong bối cảnh này, việc áp dụng các thiết bị phát hiện thông minh trong xử lý PCBA đã trở nên đặc biệt quan trọng. Thiết bị phát hiện thông minh có thể cải thiện hiệu quả hiệu quả phát hiện và độ chính xác của sản phẩm, giảm tỷ lệ bị lỗi và cải thiện chất lượng sản xuất tổng thể. Bài viết này sẽ khám phá vai trò của thiết bị phát hiện thông minh trong xử lý PCBA và các ứng dụng chính của nó.

I. Vai trò của thiết bị phát hiện thông minh

Trong quy trình xử lý PCBA, liên kết phát hiện có liên quan trực tiếp đến chất lượng và độ tin cậy của sản phẩm. Phát hiện thủ công truyền thống không chỉ không hiệu quả, mà còn dễ bị phát hiện và phát hiện sai. Việc giới thiệu thiết bị phát hiện thông minh có thể cải thiện đáng kể độ chính xác và hiệu quả của phát hiện.

1. Cải thiện độ chính xác phát hiện

Thiết bị phát hiện thông minh thường sử dụng xử lý hình ảnh tiên tiến, phát hiện quang học và công nghệ phân tích dữ liệu để xác định chính xác các khiếm khuyết nhỏ trên các bảng mạch, chẳng hạn như khuyết tật hàn, bù thành phần, v.v.

2. Cải thiện hiệu quả phát hiện

Thiết bị phát hiện thông minh có thể hoàn thành việc phát hiện một số lượng lớn các sản phẩm PCBA trong một thời gian ngắn, cải thiện đáng kể hiệu quả sản xuất. Ví dụ, thiết bị kiểm tra quang học (AOI) tự động có thể nhanh chóng quét các bảng mạch và tự động xác định và phân loại các lỗi khác nhau. So với kiểm tra thủ công truyền thống, thiết bị thông minh có thể hoàn thành các nhiệm vụ kiểm tra với tốc độ nhanh hơn và độ chính xác cao hơn, do đó rút ngắn chu kỳ sản xuất.

3. Phân tích dữ liệu và phản hồi

Thiết bị phát hiện thông minh không chỉ có thể phát hiện các vấn đề trong xử lý PCBA mà còn cung cấp phản hồi về các vấn đề trong quy trình sản xuất thông qua phân tích dữ liệu. Những dữ liệu này có thể giúp các công ty xác định các liên kết yếu trong sản xuất, tối ưu hóa các quy trình và cải thiện chất lượng, do đó cải thiện hơn nữa hiệu quả sản xuất và chất lượng sản phẩm.

Ii. Thiết bị phát hiện thông minh chính trong xử lý PCBA

TrongXử lý PCBAQuá trình, Thiết bị phát hiện thông minh phổ biến bao gồm kiểm tra quang học tự động (AOI), kiểm tra tia X tự động (AXI) và thiết bị kiểm tra trực tuyến (CNTT-TT). Mỗi thiết bị có các chức năng cụ thể và kịch bản ứng dụng.

1. Kiểm tra quang học tự động (AOI)

Thiết bị kiểm tra quang học tự động là một trong những công cụ phát hiện được sử dụng phổ biến nhất trong xử lý PCBA. AOI sử dụng camera có độ phân giải cao để quét bảng mạch để phát hiện hình dạng của các khớp hàn, vị trí lắp đặt của các thành phần, v.v ... Ưu điểm của nó là tốc độ nhanh và độ chính xác cao, và phù hợp để phát hiện nhanh trong sản xuất hàng loạt. Tuy nhiên, AOI có tác dụng phát hiện hạn chế đối với một số khiếm khuyết bên trong hoặc các mối hàn phức tạp.

2. Kiểm tra tia X tự động (AXI)

Thiết bị kiểm tra tia X tự động xuyên qua bảng PCBA thông qua tia X để phát hiện các mối hàn bên trong và các khiếm khuyết ẩn, chẳng hạn như chất lượng hàn trong thiết bị BGA (mảng lưới bóng). Thiết bị AXI có thể phát hiện các khiếm khuyết bên trong mà AOI không thể xác định được, vì vậy nó được sử dụng rộng rãi trong việc kiểm tra các bảng mạch mật độ cao và phức tạp.

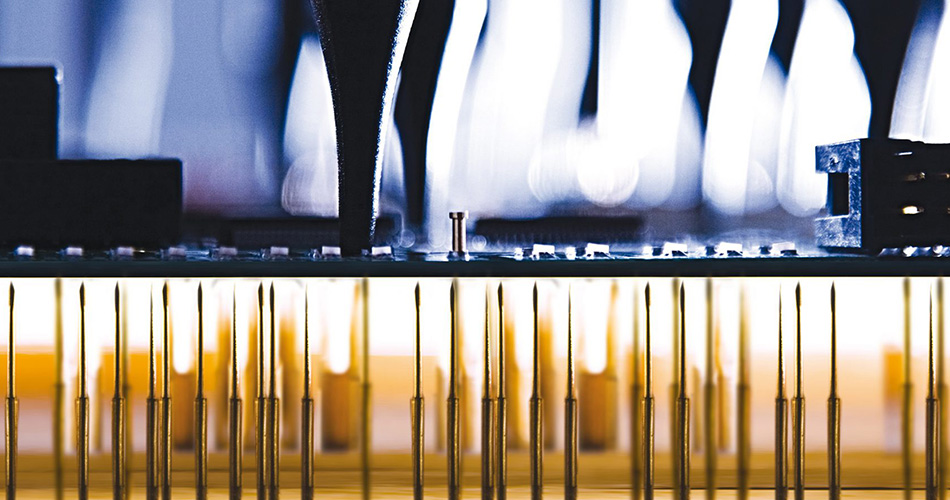

3. Kiểm tra trong mạch (CNTT-TT)

Thiết bị kiểm tra trong mạch phát hiện các sự cố như kết nối mạch, ngắn mạch và mạch mở của PCBA thông qua thử nghiệm điện. CNTT có thể phát hiện các lỗi điện trên bảng mạch ở giai đoạn đầu, do đó giảm chi phí làm lại và sửa chữa. So với AOI và AXI, CNTT tập trung vào hiệu suất điện hơn là ngoại hình.

Iii. Xu hướng phát triển trong tương lai của thiết bị kiểm tra thông minh

Với sự tiến bộ liên tục của công nghệ xử lý PCBA, các thiết bị kiểm tra thông minh cũng đang phát triển theo hướng thông minh và đa chức năng hơn. Trong tương lai, các thiết bị thử nghiệm thông minh sẽ chú ý nhiều hơn đến phân tích và phản hồi toàn diện về dữ liệu, và tích hợp hơn nữa việc giám sát thời gian thực vàkiểm soát chất lượngTrong quá trình sản xuất.

1. Tích hợp đa chức năng

Trong tương lai, các thiết bị thử nghiệm thông minh có thể tích hợp nhiều chức năng thử nghiệm, chẳng hạn như sử dụng kết hợp AOI, AXI và CNTT, để đạt được thử nghiệm toàn diện một cửa. Điều này không chỉ có thể cải thiện tính toàn diện của thử nghiệm, mà còn tiết kiệm đầu tư thiết bị và không gian vận hành.

2. Kiểm tra thông minh dựa trên dữ liệu

Với sự phát triển của dữ liệu lớn và công nghệ trí tuệ nhân tạo, các thiết bị thử nghiệm thông minh sẽ phụ thuộc nhiều hơn vào phân tích dựa trên dữ liệu và ra quyết định. Thông qua việc phân tích một lượng lớn dữ liệu sản xuất, thiết bị thông minh có thể tự động tối ưu hóa các tham số phát hiện và cải thiện độ chính xác và hiệu quả phát hiện.

Bản tóm tắt

Việc áp dụng các thiết bị thử nghiệm thông minh trong xử lý PCBA không chỉ cải thiện độ chính xác và hiệu quả phát hiện của sản phẩm, mà còn cung cấp hỗ trợ mạnh mẽ cho kiểm soát chất lượng. Với sự tiến bộ liên tục của công nghệ, các thiết bị thử nghiệm thông minh sẽ đóng vai trò ngày càng quan trọng trong xử lý PCBA, giúp các doanh nghiệp cải thiện chất lượng sản phẩm và nâng cao khả năng cạnh tranh của thị trường. Trong tương lai, việc phát triển các thiết bị thử nghiệm thông minh sẽ thúc đẩy hơn nữa trí thông minh và hiệu quả của ngành chế biến PCBA.
