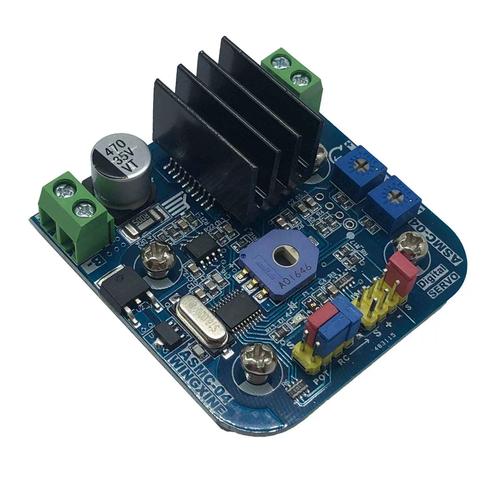

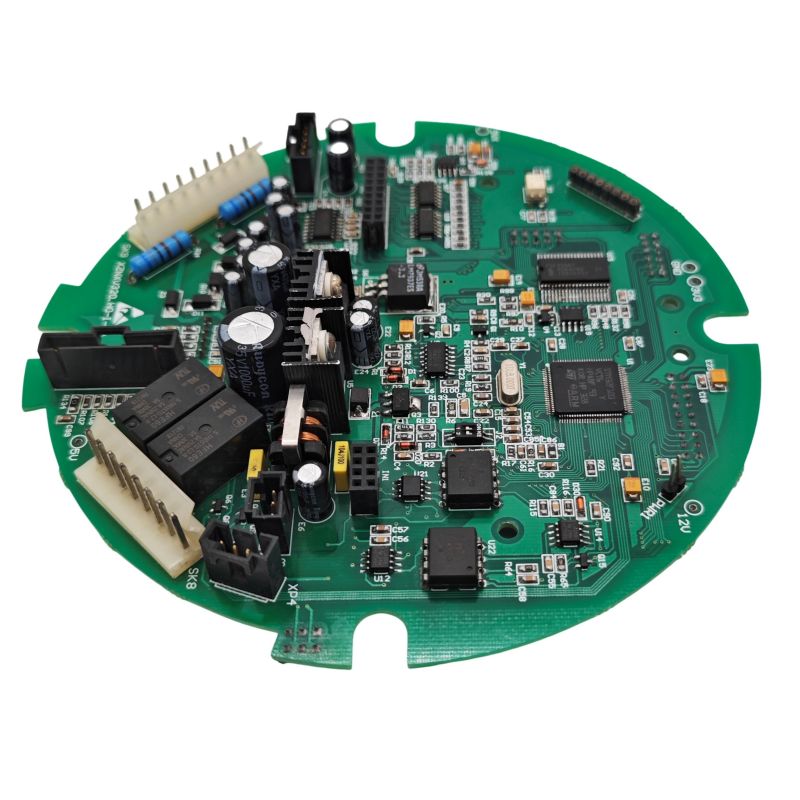

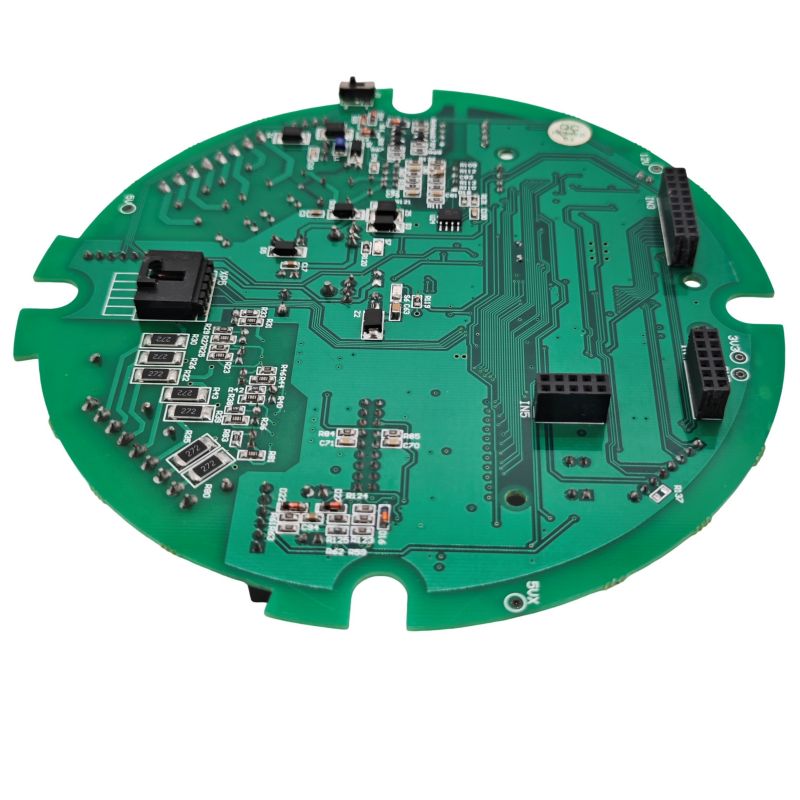

RC servo PCBA

Unixplore Điện tử— Với 20 năm kinh nghiệm thiết kế PCB và hệ thống nhúng, chúng tôi đã nhiều lần chứng kiến ​​các kiểu lỗi tương tự: đường dây điện nhiễu, khả năng tách rời không phù hợp và định tuyến tín hiệu điều khiển xung điện không chính xác. Các giải pháp PCBA servo của chúng tôi được xây dựng dựa trên các thông số kỹ thuật, quy tắc bố trí và phương pháp thử nghiệm mà các nhà thiết kế chuyên nghiệp thực sự sử dụng trong sản xuất.

Cho dù bạn cần một bảng điều khiển độc lập, bộ điều khiển servo đa kênh hay thay thế bảng điều khiển servo bên trong, Unixplore Electronics đều mang đến sự tin cậy, chống ồnPCBAhoạt động trong cả môi trường sở thích RC và robot công nghiệp.

Những gì chúng tôi cung cấp:

• Thiết kế PCBA servo đầy đủ (sơ đồ + bố cục) ở Altium, KiCad hoặc định dạng ưa thích của bạn
• Tạo nguyên mẫu với thử nghiệm chức năng (tải, gợn sóng, báo cáo nhiệt)
• Sản xuất số lượng lớn với nguồn cung ứng linh kiện và lắp ráp SMT
• Tư vấn đánh giá thiết kế và phân tích lỗi

PCBA RC RC phải làm gì

PCBA RC servo (cho dù là bảng điều khiển độc lập hay bảng điều khiển servo bên trong) thực hiện ba chức năng thiết yếu:

• Tạo hoặc thu tín hiệu PLC:Chuyển đổi xung điều khiển (1ms đến 2ms ở 50Hz) thành lệnh vị trí.
• Phân phối điện:Cung cấp điện áp sạch 5V hoặc 6V cho mô tơ servo và IC điều khiển.
• Xử lý phản hồi:Đọc chiết áp bên trong để xác minh vị trí và đóng vòng điều khiển.

Các thiết kế có độ tin cậy cao còn bao gồm cảm biến dòng điện để phát hiện tình trạng quá tải và cách ly quang để chống nhiễu.

Thông số kỹ thuật cốt lõi

Các thông số sau đây thể hiện các tiêu chuẩn công nghiệp dành cho thiết kế PCBA điều khiển servo RC. Những điều này áp dụng cho cả bảng điều khiển servo chuyên dụng và cụm PCBA bộ thu tích hợp.

Thông số nguồn điện đầu vào

Thông số tín hiệu điều khiển

Các thành phần PCBA servo bên trong (Bên trong servo)

Một RC servo tiêu chuẩn chứa một PCBA nhỏ với các thành phần sau:

Quy tắc bố trí PCBA cho độ tin cậy của RC servo

Tại Unixplore Electronics, chúng tôi biết rằng hầu hết các lỗi RC servo đều bắt nguồn từ PCB. Chúng tôi tuân theo 8 quy tắc này để đảm bảo hoạt động đáng tin cậy trong mọi thiết kế mà chúng tôi cung cấp.

1. Phân phối điện: Nối đất hình sao

• Không bao giờ nối đất bằng dây xích. Mỗi mặt đất servo sẽ quay trở lại điểm nối đất của nguồn điện.
• Tách nguồn và tín hiệu nối đất. Trên các thiết kế PCBA nhiều servo, hãy chia mặt phẳng mặt đất và kết nối tại một điểm duy nhất gần đầu vào pin.
• Chiều rộng vết cho nguồn: Đối với dòng điện liên tục 1,5A, sử dụng chiều rộng vết tối thiểu 1,5mm với đồng 1oz.

2. Tách vị trí tụ điện

Động cơ servo tạo ra tiếng ồn điện đáng kể. Một servo thông thường có thể tạo ra tiếng ồn từ đỉnh đến đỉnh lên tới 200mV trên đường dây cung cấp 5V.

Yêu cầu tách rời trên mỗi đầu nối servo:

• Tụ điện điện phân 100µF đến 470µF (xử lý sự khởi động của động cơ)
• Tụ gốm 100nF (lọc nhiễu tần số cao)
• Đặt tụ điện cách chân nguồn servo 10 mm

Điện dung lớn cho toàn bộ PCBA: Thêm một tụ điện lớn (1000µF đến 4700µF) ở đầu vào nguồn chính. Điều này ngăn chặn tình trạng mất điện khi nhiều động cơ servo khởi động đồng thời.

3. Định tuyến tín hiệuPWM

• Giữ dấu vết của xung động xung quanh ngắn gọn và trực tiếp. Dấu vết dài đóng vai trò là ăng-ten cho tiếng ồn.
• Tránh chạy các đường dẫn xung song song với dây nguồn. Sử dụng đường chéo 90 độ nếu cần thiết.
• Thêm một điện trở nối tiếp 100Ω đến 470Ω trên chân đầu raPWM. Điều này hạn chế dòng điện trong điều kiện lỗi và giảm tiếng chuông.

4. Bố trí đầu nối servo

Đầu nối servo 3 chân tiêu chuẩn (tín hiệu, VCC, nối đất) yêu cầu khoảng cách cụ thể:

• Khoảng cách chốt: 2,54mm (0,1 inch) hoặc 2,7mm (mật độ cao)
• Độ dày PCB cho khối đầu nối: 1,2mm đến 1,6mm
• Vị trí chân tín hiệu: Điển hình là chân bên trong (chân 2 của 3)
• Trình tự nguồn: GND phải kết nối trước khi chèn VCC

Đối với các thiết kế có mật độ cao, khoảng cách 2,7 mm giữa các đầu nối servo cho phép bố trí nhỏ gọn trong khi vẫn duy trì các kết nối đáng tin cậy.

5. Điều chỉnh điện áp cho MCU điều khiển

• Sử dụng LDO riêng cho MCU nếu cùng một nguồn cung cấp năng lượng cho động cơ servo. Dòng điện servo tăng đột biến gây ra sụt áp có thể đặt lại bộ vi điều khiển.
• Bộ điều chỉnh được khuyến nghị: LDO 5V hoặc 3,3V với công suất tối thiểu 200mA và tụ điện đầu vào/đầu ra 1µF.
• Diode bảo vệ: Thêm diode 1N4007 hoặc Schottky vào đầu vào để bảo vệ chống phân cực ngược.

6. Giảm tiếng ồn trên động cơ (Dành cho thiết kế PCBA servo bên trong)

Nếu thiết kế PCBA đi vào bên trong servo, hãy bổ sung tính năng khử tiếng ồn trực tiếp tại các cực của động cơ:

• Tụ gốm 100nF được hàn trực tiếp trên các cực của động cơ.
• Kết nối tụ âm với vỏ động cơ để che chắn thêm (giảm tiếng ồn lên tới 200mV).
• Tùy chọn: Thêm hạt ferrite vào dây dẫn động cơ để sử dụng trong môi trường có tiếng ồn cực cao.

7. Cảm biến hiện tại để phát hiện quá tải

Thiết kế PCBA servo nâng cao bao gồm giám sát dòng điện:

• Điện trở Shunt: 0,1Ω đến 0,5Ω, dung sai 1% - tạo ra điện áp tỷ lệ với dòng điện
• Bộ khuếch đại vi sai: Tăng từ 10 đến 20 - khuếch đại điện áp shunt đến mức có thể đo được
• Đầu vào ADC: tối thiểu 10 bit - cung cấp dữ liệu hiện tại để điều khiển MCU

Shunt 100mΩ tạo ra 50mV ở 500mA và 150mV ở 1,5A. Với bộ khuếch đại khuếch đại 5x, mức này sẽ trở thành 250mV đến 750mV, phù hợp với đầu vào ADC 3,3V.

8. Cách nhiệt và bảo vệ cơ học

Các bo mạch PCBA servo bên trong phải được bảo vệ về mặt vật lý:

• Băng cách điện: Đặt băng keo điện giữa PCBA và vỏ servo kim loại. Điều này ngăn chặn hiện tượng đoản mạch do các mối hàn hoặc dây dẫn linh kiện chạm vào vỏ.
• Lớp phủ phù hợp: Đối với các ứng dụng ngoài trời hoặc có độ ẩm cao, hãy thêm lớp phủ phù hợp acrylic để chống ăn mòn.

Tạo tín hiệu điều khiển (Cân nhắc mã MCU)

Việc tạo ra xung điện đúng cách là rất quan trọng để hoạt động không bị giật. Dưới đây là các thông số chính:

Cấu hìnhPWM

Ví dụ về mã MCU Mã giả

// Tính toán chu kỳ nhiệm vụ cho xung 1500µs
    // Giả sử chu kỳ xung nhịp = 20ms, xung nhịp = 1 MHz bộ chia tỷ lệ trước

    xung_width_us = 1500
    Period_counts = 20000 // 20ms tính bằng micro giây
    nhiệm vụ_counts = xung_width_us
    set_pwm_duty(duty_counts)

Khi kiểm tra, hãy sử dụng máy hiện sóng để xác minh tín hiệuPWM. Cạnh rơi của xung sẽ kích hoạt servo đọc vị trí.

Các chế độ và cách khắc phục lỗi phổ biến

Lưu ý quan trọng khi chuyển đổi nguồn:Không bao giờ chuyển đường dây nối đất servo để tắt nó. Khi nối đất, servo vẫn có thể nhận nguồn điện thông qua đường tín hiệu PLC hoặc các đường dẫn khác, dẫn đến hoạt động dưới điện áp 3,2V và hoạt động thất thường. Luôn chuyển đổi đường dây VCC bằng MOSFET kênh P hoặc rơle.

Câu hỏi thường gặp về PCBA RC servo

Dưới đây là ba câu hỏi kỹ thuật mà chúng tôi thường xuyên nhận được từ các kỹ sư robot và nhà thiết kế hệ thống RC.

Câu hỏi 1: Tại sao các servo của tôi giật ngẫu nhiên khi tôi điều khiển chúng từ PCBA tùy chỉnh bằng ESP32 hoặc Arduino?

MỘT:Bạn gần như chắc chắn có vấn đề về tiếng ồn điện. Đây là trình tự chẩn đoán mà chúng tôi đề xuất tại Unixplore Electronics:

Bước 1— Kiểm tra nguồn điện bằng máy hiện sóng: Đo đường dây 5V trực tiếp tại đầu nối servo trong khi servo đang di chuyển. Nếu bạn thấy gợn sóng lớn hơn 200mV (đỉnh đến đỉnh), khả năng tách của bạn là không đủ.

Bước 2— Thêm điện dung lớn: Đặt một tụ điện điện phân 1000µF đến 4700µF trên các đầu nối nguồn đầu vào. Động cơ servo tạo ra dòng điện khởi động cao (3–10× dòng điện chạy) khi chúng bắt đầu di chuyển. Nếu không có tụ điện lớn, điện áp sẽ giảm xuống dưới 4V, khiến IC điều khiển đặt lại hoặc hoạt động không ổn định.

Bước 3— Tách nguồn điện MCU khỏi nguồn điện servo: Các thiết kế tồi tệ nhất chạy MCU và servo từ cùng một bộ điều chỉnh điện áp. Sử dụng hai bộ điều chỉnh riêng biệt:

• Một LDO 5V/500mA cho MCU và logic.
• Nguồn cung cấp 5V/3A riêng biệt (hoặc kết nối pin trực tiếp) cho động cơ servo.

Bước 4— Thêm khả năng tách rời ở mỗi đầu nối servo: Đặt tụ điện gốm 100µF và tụ gốm 100nF trực tiếp trên các chân VCC và GND của mỗi đầu nối servo. Tụ gốm lọc tiếng ồn tần số cao từ chổi than động cơ; chất điện phân xử lý các xung dòng điện tần số thấp.

Bước 5— Kiểm tra chất lượng tín hiệuPWM của bạn: Sử dụng máy hiện sóng để quan sát chânPWM. Nếu bạn thấy có tiếng chuông (vượt mức) ở các cạnh tăng hoặc giảm, hãy thêm điện trở nối tiếp 100Ω vào chân MCU. Điều này làm giảm tín hiệu và ngăn chặn việc kích hoạt sai.

Điểm mấu chốt:90% vấn đề jitter servo liên quan đến nguồn điện chứ không liên quan đến mã. Sửa lỗi phân phối điện trước.

Câu hỏi 2: Làm cách nào để thiết kế PCBA điều khiển nhiều servo (8 đến 16 kênh) mà không bị mất điện?

MỘT:Điều này đòi hỏi lập kế hoạch bố trí và lập ngân sách năng lượng cẩn thận. Đây là phương pháp kỹ thuật cho bộ điều khiển servo 16 kênh PCBA.

Bước 1– Tính tổng công suất yêu cầu:

• Mỗi servo tiêu chuẩn rút ra 200mA đến 500mA trong quá trình hoạt động bình thường.
• Dòng điện cực đại có thể đạt 1,5A đến 3A trên mỗi servo.
• Đối với 16 servo: 16 × 1,5A = 24A điện thế cực đại.

Bước 2– Thiết kế phân phối điện:

• Đầu vào nguồn chính: Sử dụng nguồn điện 5V đến 6V định mức tối thiểu 30A.
• Đầu nối đầu vào: XT60 hoặc đầu nối vít (không phải đầu cắm 2 chân nhỏ).
• Dấu vết nguồn chính: rộng 8 mm đến 10 mm với đồng 2oz hoặc sử dụng mặt phẳng nguồn chuyên dụng trên lớp 2.
• Thanh cái: Đối với dòng điện trên 15A, thêm thanh cái bằng đồng hoặc sử dụng hệ thống dây điện bên ngoài.

Bước 3– Thực hiện phân phối điện theo giai đoạn:

• Định tuyến các vết điện dày (5 mm+) đến điểm phân phối trung tâm.
• Từ thời điểm đó, chạy các đường 1,5 mm riêng lẻ tới từng đầu nối servo.
• Thêm một tụ điện 470µF ở mỗi đầu nối servo (điện dung phân tán, không chỉ một nắp lớn ở đầu vào).

Bước 4— Sử dụng cách ly quang cho đường tín hiệu (nâng cao):

• Đối với môi trường công nghiệp hoặc có độ ồn cao, hãy cách ly tín hiệuPWM bằng bộ ghép quang (ví dụ: 4N35 hoặc PC817).
• Điều này ngăn tiếng ồn của động cơ khớp trở lại MCU và gây ra hiện tượng reset.
• Các thiết kế biệt lập yêu cầu các miền nguồn riêng biệt (phía MCU và phía servo).

Bước 5— Thêm giới hạn dòng điện hoặc khởi động mềm:

• Sử dụng MOSFET có mạch khởi động mềm để tăng công suất servo trên 10ms đến 50ms.
• Điều này ngăn chặn sự xâm nhập ban đầu từ tất cả 16 động cơ servo làm sập nguồn cung cấp.
• Ngoài ra, hãy cấp nguồn cho các servo theo trình tự (độ trễ 5ms giữa mỗi servo).

Bước 6— Đề xuất ngăn xếp lớp PCB cho hơn 16 kênh:

• Lớp 1: Tín hiệu (PWM, phản hồi)
• Lớp 2: Mặt đất (đổ đặc)
• Lớp 3: Mặt phẳng nguồn (5V hoặc Vservo)
• Lớp 4: Tín hiệu hoặc mặt đất thứ cấp

Ngăn xếp này giảm thiểu diện tích vòng lặp và giảm EMI giữa các kênh.

Câu hỏi 3: Tôi có thể sử dụng cùng một thiết kế PCBA cho các nhãn hiệu servo khác nhau (Futaba, Hitec, Spektrum, generic) không?

MỘT:Có, với ba cân nhắc quan trọng về khả năng tương thích.

Cân nhắc 1— Các tiêu chuẩn tín hiệuPWM nhất quán: Tất cả các servo RC đều sử dụng cùng một tiêu chuẩnPWM 50Hz với các xung từ 1ms đến 2ms. Logic tạo ra xung điện xung của PCBA của bạn hoạt động phổ biến.

Cân nhắc 2- Yêu cầu về năng lượng thay đổi đáng kể:

PCBA của bạn phải được thiết kế cho servo hiện tại cao nhất mà bạn dự định sử dụng. Thiết kế cho dòng điện 2A liên tục và đỉnh 5A trên mỗi kênh để đáp ứng hầu hết các động cơ servo tiêu chuẩn và mô-men xoắn cao.

Cân nhắc 3- Khả năng tương thích của đầu nối:

• Hầu hết các servo đều sử dụng tiêu đề cái 3 chân tiêu chuẩn với khoảng cách 2,54mm (0,1 inch).
• Vị trí chân tín hiệu thay đổi tùy theo thương hiệu:
  • Futaba: Tín hiệu là chân trong cùng (chân 2)
  • Hitec và Spektrum: Tín hiệu là chân 1 hoặc chân 3 tùy theo model
• Thiết kế PCBA của bạn với sơ đồ chân được dán nhãn rõ ràng (S, +, –). Sử dụng đầu cắm đực 3 chân (như cáp mở rộng servo tiêu chuẩn) để bất kỳ servo nào cũng có thể cắm trực tiếp.

Cân nhắc 4— PCBA servo bên trong (bên trong servo) không thể thay thế cho nhau: Nếu bạn đang thiết kế PCBA bên trong đi bên trong vỏ servo (thay thế bảng điều khiển gốc), thì đây là thương hiệu cụ thể. Các servo khác nhau có khác nhau:

• Giá trị điện trở chiết áp (5kΩ so với 10kΩ)
• Kích thước động cơ và xếp hạng hiện tại
• Vị trí lỗ lắp cơ khí
• Kích thước vỏ

Đối với thiết kế PCBA nội bộ, hãy thiết kế ngược bản gốc hoặc lấy thông số kỹ thuật chi tiết cho kiểu servo chính xác đó. Đối với các thiết kế PCBA trình điều khiển bên ngoài (bo mạch kết nối với các đầu nối servo tiêu chuẩn), khả năng tương thích rất tốt trên tất cả các thương hiệu RC lớn.

Kiểm tra PCBA RC RC của bạn

Trước khi phê duyệt một thiết kế để sản xuất, hãy chạy năm thử nghiệm sau:

Tóm tắt: Thiết kế PCBA RC servo đáng tin cậy

PCBA RC servo mạnh mẽ được xác định bởi năm quyết định kỹ thuật:

1. Điện dung số lượng lớn đầy đủ(1000µF đến 4700µF) ở đầu vào nguồn chính.
2. Các miền quyền lực riêng biệtcho MCU (được điều chỉnh bởi LDO) và servo (pin trực tiếp hoặc bộ điều chỉnh dòng điện cao).
3. Nối đất saovới nguồn điện và tín hiệu mặt đất riêng biệt.
4. Tụ táchtại mọi đầu nối servo (100µF điện phân + 100nF gốm).
5. Điều hòa tín hiệu đúng cáchvới các điện trở nối tiếp và các vết ngắn.

Đối với các thiết kế nhiều servo (8 kênh trở lên), hãy sử dụng PCB 4 lớp với nguồn điện chuyên dụng và mặt phẳng tiếp đất. Đối với các thiết kế PCBA servo bên trong, hãy thêm tính năng khử tiếng ồn của động cơ (100nF trên các đầu cực của động cơ) và băng cách điện để tránh đoản mạch vỏ. Những biện pháp thực hành này luôn mang lại khả năng vận hành không bị giật và độ tin cậy lâu dài trong cả ứng dụng RC và robot.
