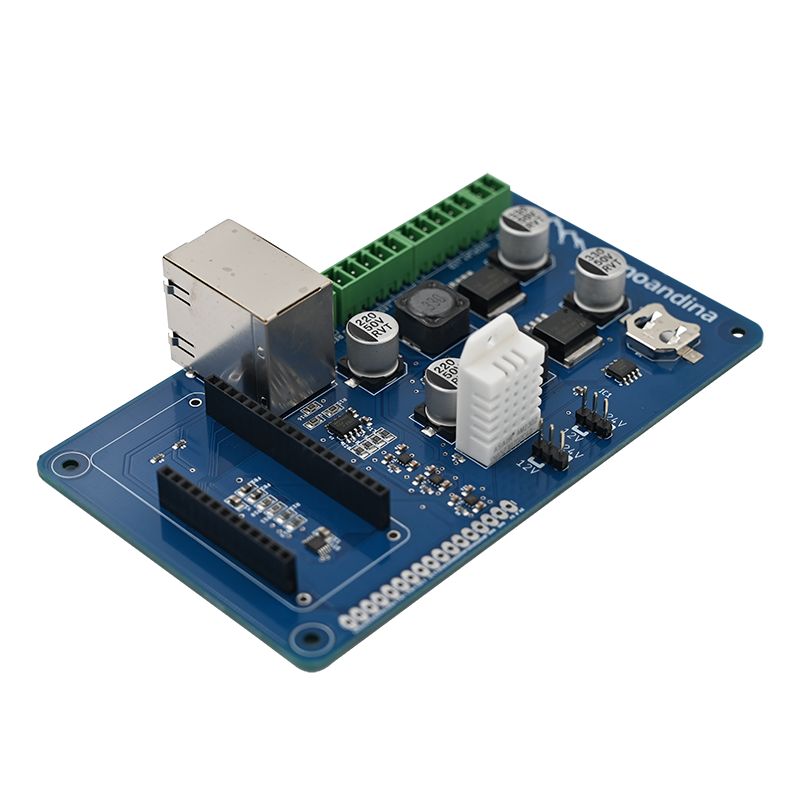

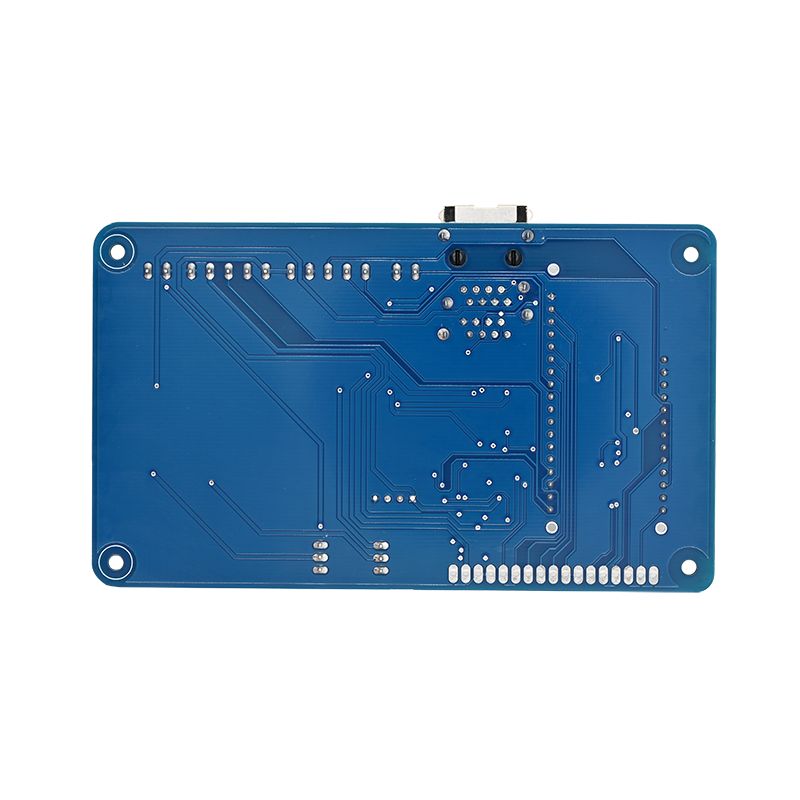

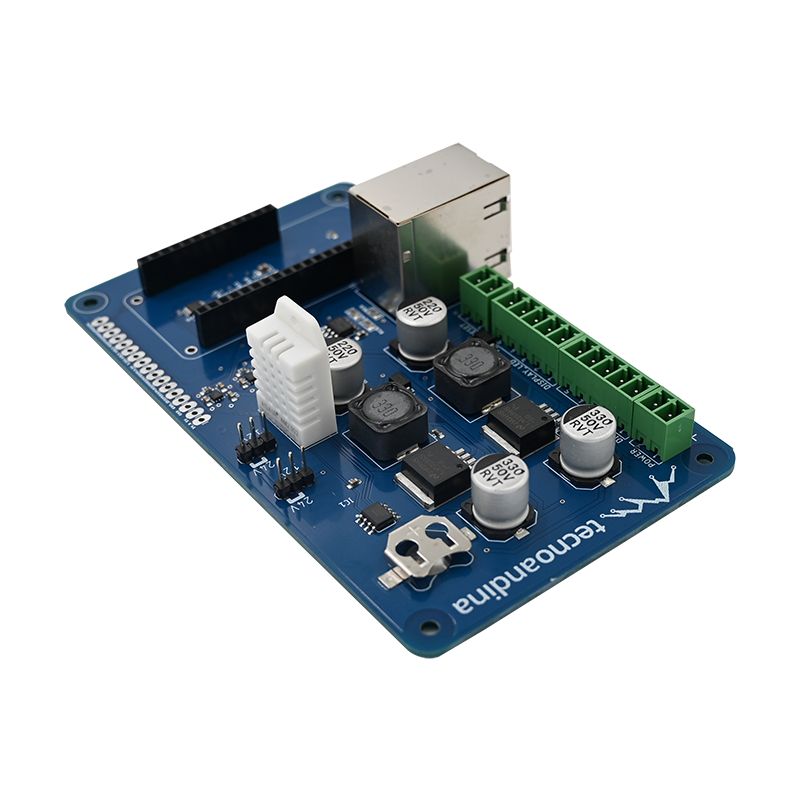

Đèn thông minh PCBA

Kể từ năm 2008, Unixplore Electronics đã cung cấp dịch vụ sản xuất và cung cấp chìa khóa trao tay một cửa cho PCBA đèn thông minh chất lượng cao ở Trung Quốc. Công ty chúng tôi được chứng nhận ISO9001: 2015 và tuân thủ tiêu chuẩn lắp ráp PCB của IPC-610E.

Người mẫu:UE-142

Gửi yêu cầu

Mô tả Sản phẩm

Đèn thông minh PCBA được sản xuất như thế nào?

Để tạo ra một chiếc đèn thông minh PCBA (Hội đồng mạch in) Bộ điều khiển, bạn sẽ cần tuân theo các quy trình chung này như dưới đây:

Thiết kế điện:Bắt đầu bằng cách thiết kế sơ đồ mạch và bố cục cho bộ điều khiển đèn thông minh. Điều này nên bao gồm các thành phần như vi điều khiển, cảm biến, trình điều khiển LED, mô-đun giao tiếp (ví dụ: Wi-Fi, Bluetooth), các thành phần quản lý năng lượng và các yếu tố cần thiết khác.

Chế tạo PCB:Sau khi thiết kế được hoàn thiện, hãy tạo bố cục PCB bằng phần mềm thiết kế PCB. Sau đó, bạn có thể gửi các tệp thiết kế đến dịch vụ chế tạo PCB để sản xuất PCB thực tế.

Mua sắm thành phần:Mua tất cả các thành phần điện tử cần thiết từ các nhà cung cấp đáng tin cậy. Đảm bảo nguồn các thành phần chất lượng cao để có hiệu suất và độ tin cậy tốt hơn.

Hội đồng SMT & tht:Khi bạn đã sẵn sàng PCB và các thành phần, bạn có thể tiến hành quy trình lắp ráp. Điều này liên quan đến việc hàn các thành phần vào PCB theo bố cục thiết kế. Điều này có thể được thực hiện thủ công hoặc thông qua các máy lắp ráp tự động như máy smt hoặc máy nhúng.

Lập trình chip:Nếu bộ điều khiển đèn thông minh của bạn liên quan đến vi điều khiển, bạn sẽ cần lập trình chương trình cơ sở. Điều này liên quan đến việc viết mã để kiểm soát chức năng của đèn thông minh, chẳng hạn như điều chỉnh mức độ sáng, nhiệt độ màu và giao thức giao tiếp.

Kiểm tra chức năng:Sau khi lắp ráp PCB, hãy thực hiện thử nghiệm kỹ lưỡng để đảm bảo rằng bộ điều khiển đèn thông minh hoạt động như mong đợi. Kiểm tra chức năng của tất cả các thành phần, kết nối và tính năng của bộ điều khiển.

Thiết kế và lắp ráp bao vây:Nếu được yêu cầu, hãy thiết kế một vỏ bọc cho bộ điều khiển đèn thông minh để bảo vệ PCB và các thành phần. Lắp ráp PCB vào vỏ bọc theo các thông số kỹ thuật thiết kế.

Kiểm soát chất lượng:Thực hiện kiểm tra kiểm soát chất lượng để đảm bảo rằng bộ điều khiển PCBA của đèn thông minh đáp ứng các tiêu chuẩn và thông số kỹ thuật chất lượng.

Bao bì và phân phối:Khi bộ điều khiển đèn thông minh vượt qua tất cả các bài kiểm tra và kiểm tra chất lượng, hãy đóng gói chúng đúng cách để phân phối cho khách hàng hoặc nhà bán lẻ.

Xin lưu ý rằng việc sản xuất bộ điều khiển PCBA đèn thông minh liên quan đến chuyên môn kỹ thuật về thiết kế điện tử, lắp ráp, lập trình và kiểm soát chất lượng. Nếu bạn không quen thuộc với các quy trình này, có thể có lợi khi tìm kiếm sự hỗ trợ từ các chuyên gia hoặc các công ty chuyên về lắp ráp PCB và sản xuất điện tử.

UNIXPLORE cung cấp dịch vụ chìa khóa quay một cửa choSản xuất điện tửdự án. Vui lòng liên hệ với chúng tôi cho tòa nhà hội đồng mạch của bạn, chúng tôi có thể báo giá trong 24 giờ sau khi chúng tôi nhận đượcTệp GerberVàDanh sách bom!

Sản xuất đèn thông minh PCBA

* Tệp Gerber và danh sách BOM do khách hàng cung cấp
* Trống PCB được thực hiện, các thành phần do chúng tôi mua
* Chế tạo PCB với các bộ phận được lắp ráp đầy đủ
* Hàm 100% được kiểm tra ok trước khi vận chuyển
* Quy trình sản xuất không có chì, tuân thủ Rohs
* Giao hàng nhanh, với gói ESD độc lập
* Một điểm dừng dịch vụ sản xuất điện tử cho thiết kế PCB, bố cục PCB, sản xuất PCB, mua sắm linh kiện, lắp ráp PCB SMT và THT, lập trình IC, kiểm tra chức năng, đóng gói và giao hàng

Khả năng lắp ráp PCB & PCB UNIXPLORE

Tham số	Khả năng
Lớp	1-40 lớp
Loại lắp ráp	Qua lỗ (tht), mount bề mặt (smt), hỗn hợp (tht+smt)
Kích thước thành phần tối thiểu	0201 (01005 số liệu)
Kích thước thành phần tối đa	2.0 trong x 2.0 trong x 0,4 in (50 mm x 50 mm x 10 mm)
Các loại gói thành phần	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, v.v.
Sân tối thiểu	0,5 mm (20 triệu) cho QFP, QFN, 0,8 mm (32 triệu) cho BGA
Chiều rộng dấu vết tối thiểu	0,10 mm (4 triệu)
Giải phóng mặt bằng dấu vết tối thiểu	0,10 mm (4 triệu)
Kích thước khoan tối thiểu	0,15 mm (6 triệu)
Kích thước bảng tối đa	18 in x 24 in (457 mm x 610 mm)
Độ dày bảng	0,0078 in (0,2 mm) đến 0,236 in (6 mm)
Tài liệu bảng	CEM-3, FR-2, FR-4, cao TG, HDI, nhôm, tần số cao, FPC, Rigid-Flex, Rogers, v.v.
Bề mặt hoàn thiện	OSP, Hasl, Flash Gold, Enig, Gold Finger, v.v.
Hóa loại dán	Dẫn đầu hoặc không có chì
Độ dày đồng	0,5oz - 5 oz
Quá trình lắp ráp	Tương tự hàn, hàn sóng, hàn thủ công
Phương pháp kiểm tra	Kiểm tra quang học tự động (AOI), X-quang, kiểm tra trực quan
Phương pháp kiểm tra trong nhà	Kiểm tra chức năng, kiểm tra thăm dò, kiểm tra lão hóa, kiểm tra nhiệt độ cao và thấp
Thời gian quay vòng	Lấy mẫu: 24 giờ đến 7 ngày, chạy hàng loạt: 10 - 30 ngày
Tiêu chuẩn lắp ráp PCB	ISO9001: 2015; Rohs, UL 94V0, IPC-610E Class LL

Dịch vụ sản xuất điện tử giá trị gia tăng của Unixplore

● Dịch vụ lập trình trước IC với tệp ở định dạngHex, ElfVàThùng.
● Đèn kiểm tra chức năng PCBA thông minh được tùy chỉnh theo yêu cầu kiểm tra của khách hàng
● Dịch vụ xây dựng hộp bao gồm khuôn nhựa & kim loại và sản xuất bộ phận
● Lớp phủ phù hợp bao gồm lớp phủ sơn mài chọn lọc, bầu nhựa epoxy
● Khai thác dây và lắp ráp cáp
● Lắp ráp thành phẩm bao gồm hộp, màn hình, công tắc màng, ghi nhãn và đóng gói hộp bán lẻ hoặc hộp bán lẻ tùy chỉnh.
● Các bài kiểm tra bên thứ ba khác nhau cho PCBA có sẵn theo yêu cầu
● Hỗ trợ chứng nhận sản phẩm

Quy trình sản xuất PCBA
