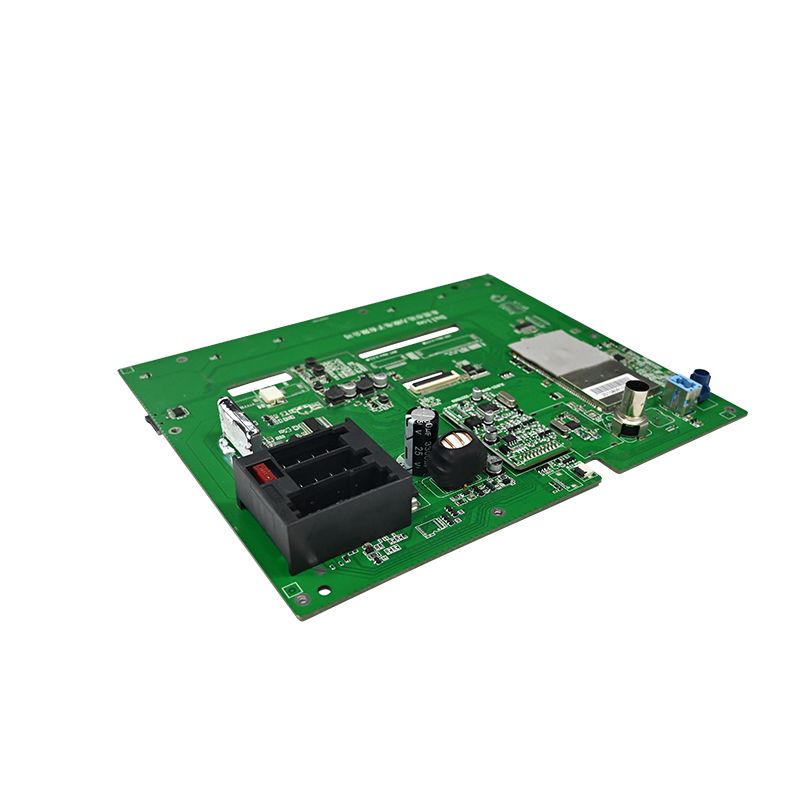

Xác định các tham số này trước khi tìm nguồn cung ứng thành phần. Mọi quyết định đều xuất phát từ yêu cầu về nhiệt và độ rung.
| tham số | Thông số bắt buộc | Điều kiện thực tế |
| Phạm vi nhiệt độ | -30°C đến +85°C (môi trường xung quanh) | Tải năng lượng mặt trời của kính chắn gió |
| Nhiệt độ bên trong cao nhất | +105°C (ngã ba bộ xử lý) | Nhà ở màu đen ở mùa hè Arizona |
| Rung | 10 gam, 10–1000 Hz | Ổ gà và đường gồ ghề |
| Điện áp đầu vào | 9–16 V DC (tùy chọn xe tải 24 V) | Đổ tải máy phát điện |
| Ghi lại thời gian hoạt động | 99,9% trong 1 năm | Không bỏ sót clip nào |
| Thành phần | Nhiệt độ giao lộ tối đa | Phương pháp làm mát |
| Cảm biến hình ảnh | 70°C | Miếng đệm nhiệt để che chắn lon |
| Bộ xử lý (bộ mã hóa H.264) | 85°C | Tấm đệm tiếp xúc + 12 vias |
| DRAM | 85°C | Giữ khoảng cách 5 mm với các điểm nóng |
| MOSFET nguồn | 105°C | Đổ đồng (2 oz) |
Quan trọng: Giảm điện áp định mức của tất cả các tụ điện xuống 50% ở 105°C. Nắp 6,3V trên đường ray 5V không thành công trong vòng 6 tháng.
Chất lượng tốt bắt đầu từ các bộ phận dành cho ô tô. Các thành phần cấp tiêu dùng gây ra lỗi hiện trường.
| tham số | Thông số tối thiểu | Tại sao nó quan trọng |
| Loại cảm biến | CMOS, chiếu sáng sau (BSI) | Chụp tấm ánh sáng yếu |
| Nghị quyết | 1920×1080p @ 60 khung hình/giây | Biển số xe có thể đọc được |
| Kích thước pixel | 2,0 µm hoặc lớn hơn | Tỷ lệ tín hiệu trên tạp âm |
| Dải động | > 110dB | Lối ra đường hầm và ánh sáng ban đêm |
| Ngàm ống kính | M12 có vòng khóa | Lấy nét chống rung |
Tránh cảm biến màn trập lăn mà không đặt lại toàn bộ. Chuyển động nhanh tạo ra độ lệch khiến cho các tấm không thể đọc được.
| Thành phần | Phần được đề xuất | Thông số quan trọng |
| SoC | Novatek NT96670 hoặc Ambarella A12 | Bộ mã hóa H.265, đầu vào 2-ch |
| DRAM | DDR3L (1.35V) | Tối thiểu 1 GB, định mức -40°C |
| đèn flash | SPI CŨNG (32 MB) | Bộ nạp khởi động + dữ liệu hiệu chuẩn |
| Kho | Bộ điều khiển thẻ SD (UHS-I) | Kiểm tra lỗi CRC |
Quy tắc tin cậy: Sử dụng LDO riêng cho điện áp tham chiếu bộ nhớ DDR (VREF). Việc buộc nó vào VDD thông qua bộ chia điện trở sẽ khiến bit lật trên 70°C.
Camera hành trình PCBA bị lỗi ở đây nhiều hơn bất kỳ nơi nào khác.
| Đường sắt | Điện áp | Hiện hành | Yêu cầu bảo vệ |
| đầu vào | danh nghĩa 12V | tối đa 1A | TVS (kẹp 24V), phân cực ngược |
| Cốt lõi | 1.1V | 800 mA | Khởi động mềm, quá dòng ở mức 1,2A |
| Vào/ra | 3,3V | 300 mA | Trình tự: 3,3V trước 1,1V |
| cảm biến | 2.8V (tương tự) | 150 mA | Tiếng ồn tối đa 10 µVrms |
| Động cơ (tự động lấy nét của ống kính) | 5V | 200 mA | Công tắc riêng biệt, hạn chế khởi động |
Tạo gợn sóng 200 mVpp ở tần số 100 kHz trên đầu vào 12V. Video không được hiển thị thanh ngang.

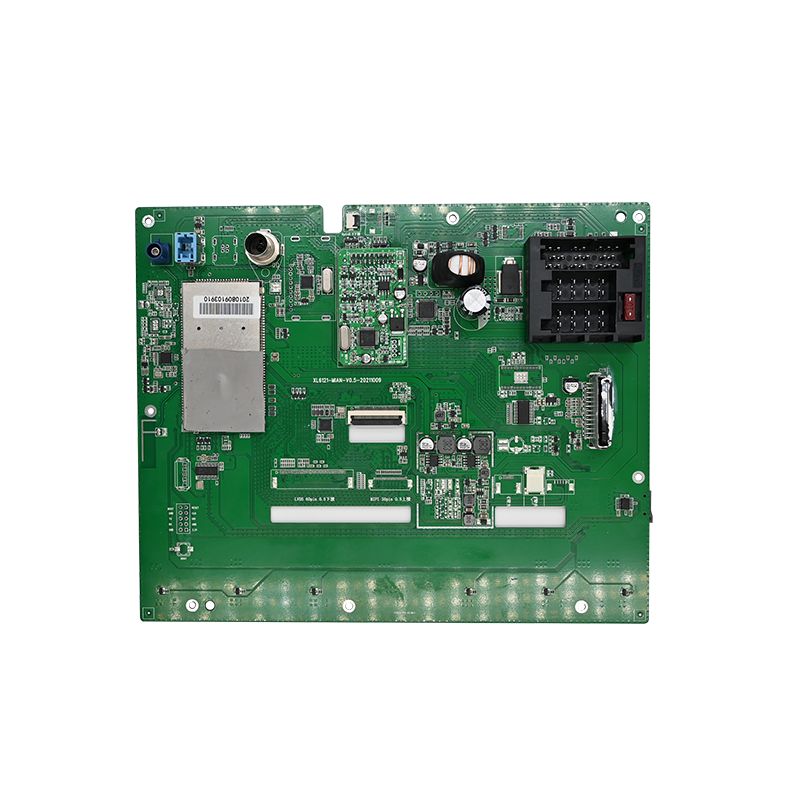

Bố cục xác định xem PCBA của camera hành trình ghi lại một cách đáng tin cậy hay bị tắc nghẽn khi tham gia giao thông.
| Lớp | Chức năng | ràng buộc |
| 1 | Linh kiện, cảm biến hình ảnh | Giữ dấu vết DDR có chiều dài phù hợp (± 2 mm) |
| 2 | Đất | Liên tục dưới SoC và DRAM |
| 3 | Tín hiệu DDR, SDIO | Tham chiếu đến mặt phẳng mặt đất |
| 4 | Nguồn điện (1.1V, 3.3V) | Chia với khoảng cách 30 triệu |
| 5 | Mặt đất (phụ trợ) | Khâu vào lớp 2 cứ sau 3 mm |
| 6 | Linh kiện phụ, USB | Không có dấu vết dưới tinh thể |
Dấu vết DDR3L – trở kháng 50Ω ±10%, dấu vết nhóm 8 có chiều dài 0,5 mm
MIPI CSI (cảm biến tới SoC) – cặp vi sai, chiều dài không khớp < 0,2 mm
Khe cắm thẻ SD – điện trở sê-ri 22Ω gần SoC để kiểm soát tình trạng vượt mức
Crystal (27 MHz) – vòng bảo vệ có via nối đất, không có mặt phẳng nguồn bên dưới

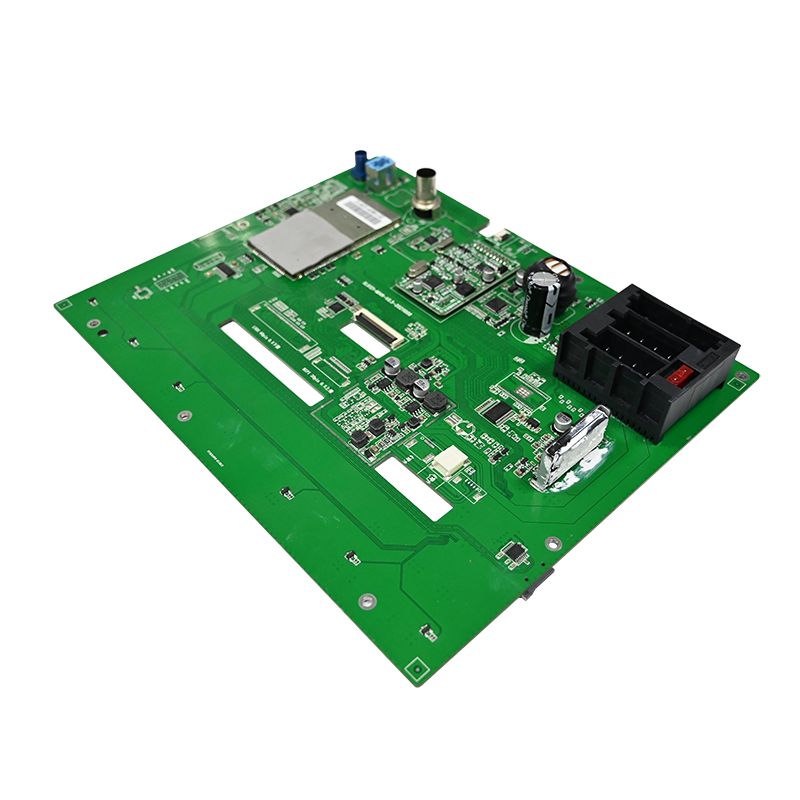

Camera hành trình PCBA chất lượng cao yêu cầu kiểm soát quy trình thống kê (SPC) trên mọi dây chuyền.
| Bước xử lý | Đặc điểm kỹ thuật | Phương pháp kiểm tra |
| Độ dày của khuôn tô | 0,10 mm (cắt laser) | SPI 2D (dung sai âm lượng ±20%) |
| Đỉnh hồi lưu (không chì) | 245°C ±3°C | Trình hồ sơ (tối thiểu 5 vùng) |
| Thời gian trên chất lỏng | 60–90 giây | Cặp nhiệt điện loại K trên DRAM |
| thanh lọc nitơ | Tối đa 1000 trang/phút O2 | Giảm khoảng trống trong SoC |
AOI (quang tự động) – kiểm tra cực tính của thành phần, cầu hàn, dây dẫn được nâng lên
AXI (X-quang) – bắt buộc đối với các gói BGA (SoC và DRAM). Tỷ lệ khoảng trống dưới bóng < 25%
ICT (kiểm tra trong mạch) – xác minh đường ray nguồn, đồng hồ và tín hiệu đặt lại trước khi flash chương trình cơ sở
Mọi thiết kế PCBA của camera hành trình đều phải vượt qua sáu bài kiểm tra này.
| Bài kiểm tra | Phương pháp | Tiêu chí Đạt/Không đạt |
| Đi xe đạp nhiệt | -30°C đến +85°C, 100 chu kỳ | Không có video bị treo, RTC trôi < 2 ppm |
| Giảm sốc | 1m trên bê tông, 3 hướng | Không cần đẩy thẻ SD, không khởi động lại |
| Quá điện áp | 24V trong 60 giây | Kẹp TVS, PCBA tiếp tục hoạt động sau chu kỳ cấp nguồn |
| Liên hệ ESD | ±8 kV trên đầu nối USB | Không mất khung, không cần thiết lập lại |
| miễn dịch RF | 20 V/m, 80–2700 MHz | Không nhấp nháy trên màn hình |
| Cuộc sống tăng tốc | 85°C / 85% RH trong 500 giờ | Không bị ăn mòn trên cổng micro-USB |
Câu hỏi 1: Tại sao nhiều thiết kế PCBA của camera hành trình không thành công sau 6 tháng sử dụng chế độ đỗ xe?
Đáp: Lỗi chính là do siêu tụ điện hoặc pin bị xuống cấp do sạc liên tục ở nhiệt độ cao. Chế độ đỗ xe giúp camera hành trình PCBA hoạt động trong hơn 12 giờ mỗi ngày ở nhiệt độ kính chắn gió 60–80°C. Ba lỗi cụ thể xảy ra:
1.Tăng ESR của siêu tụ điện – Mũ 2,7V/10F tiêu chuẩn tăng điện trở nối tiếp tương đương từ 50 mΩ lên hơn 1Ω sau 2000 giờ ở 70°C. Điều này ngăn cản việc xả giũa cuối cùng khi đánh lửa bị ngắt. Sử dụng siêu tụ ô tô được định mức ở 85°C với ESR ban đầu < 30 mΩ.
2.Tắt nhiệt LDO – LDO 3,3V hỗ trợ phát hiện chuyển động khi đỗ xe. Nếu không có bộ chuyển đổi Buck chuyên dụng (hiệu suất 90% so với 60% của LDO), nhiệt độ mối nối sẽ vượt quá 125°C. Chuyển sang một Buck đồng bộ với phổ trải rộng.
3.Rò rỉ pin RTC – Pin dự phòng dạng đồng xu (CR1220) rò rỉ chất điện phân ở nhiệt độ trên 80°C, ăn mòn các dấu vết gần đó. Thay thế bằng siêu tụ điện 0,1F để dự phòng RTC – không có nguy cơ rò rỉ.
Luôn xác minh chế độ đỗ xe bằng camera nhiệt sau 4 giờ trong lò ở nhiệt độ 50°C.
Câu hỏi 2: Vị trí thành phần PCBA ảnh hưởng như thế nào đến chất lượng video ban đêm trong camera hành trình?
Đáp: Vị trí thành phần tác động đến việc ghép nhiễu điện vào đường nguồn và đồng hồ analog của cảm biến hình ảnh. Ba quy tắc vị trí ảnh hưởng trực tiếp đến cảnh quay ban đêm:
Giữ bộ điều chỉnh chuyển mạch cách cảm biến 30 mm – Độ gợn sóng 2 MHz từ bộ chuyển đổi DC-DC kết hợp với đường ray analog 2,8V của cảm biến nếu các dấu vết chạy song song. Đo bằng máy phân tích phổ - bất kỳ xung nào trên -85 dBV ở tần số xung nhịp pixel sẽ tạo ra dải dọc trong điều kiện ánh sáng yếu.
Tách I/O kỹ thuật số khỏi các làn MIPI – Các đường dữ liệu của thẻ SD (sóng hài lên đến 200 MHz) tỏa vào đồng hồ MIPI vi sai khi được định tuyến trên các lớp liền kề. Thêm hàng rào nối đất giữa các khu vực SDIO và MIPI.
Đặt các nắp tách cách cảm biến trong phạm vi 1 mm – Nắp gốm 4,7 µF ở mỗi chân nguồn giúp hấp thụ nhiễu tần số cao. Mũ cách xa hơn 2 mm sẽ tăng tiếng ồn lên 15 dB, có thể nhìn thấy dưới dạng các sọc ngang trong bóng tối.
Một camera hành trình PCBA được bố trí hợp lý sẽ tạo ra video ban đêm rõ nét, nơi có thể đọc được biển số xe ở độ sáng 5 lux. Bố cục kém sẽ thêm các tạo phẩm không thể xem xét pháp y.
Câu hỏi 3: Tôi có thể sử dụng cùng một camera hành trình PCBA cho camera trước và sau không?
Đáp: Không, do có ba điểm khác biệt về phần cứng mà không thể giải quyết chỉ bằng chương trình cơ sở:
Khoảng cách lấy nét của ống kính – Máy ảnh trước yêu cầu lấy nét ở vô cực (3 mét tính đến đường chân trời). Camera phía sau cần lấy nét gần (cách cản 0,5 mét) đối với nội thất xe hatchback. Chiều cao nòng kính chênh lệch 1,2 mm. Một PCBA thông thường với giá đỡ ống kính có thể điều chỉnh có giá cao hơn hai thiết kế chuyên dụng.
Hướng cảm biến hình ảnh – Camera trước được gắn thẳng đứng. Camera lùi thường lắp lộn ngược (trần xe vào kính). Cảm biến đọc pixel từ trên xuống dưới. Lật hình ảnh kỹ thuật số sẽ thêm độ trễ 1 khung hình (33 ms ở tốc độ 30 khung hình/giây), gây ra sự không khớp đồng bộ hóa trong bản ghi kênh đôi. Lật phần cứng thông qua cài đặt đăng ký yêu cầu các tệp cấu hình cảm biến khác nhau.
Môi trường nhiệt – Kính chắn gió phía sau nhận được lượng ánh sáng mặt trời ít hơn 30% so với phía trước. PCBA được tối ưu hóa phía trước với khả năng điều chỉnh công suất mạnh mẽ có thể không bao giờ thực hiện làm mát ở phía sau, dẫn đến hiện tượng lão hóa tụ điện không khớp. Hai năm hoạt động sẽ cho thấy thiết bị phía trước bị hỏng trước thiết bị phía sau.
Thay vào đó, hãy thiết kế một bo mạch chủ thông thường với hai bảng cảm biến gác lửng. Camera hành trình cơ sở PCBA chứa bộ xử lý và nguồn điện. Mỗi bảng cảm biến có ngàm ống kính, chốt định hướng và độ dày tấm tản nhiệt riêng. Cách tiếp cận này làm giảm tổng số SKU trong khi vẫn đảm bảo chất lượng hình ảnh.
| Giai đoạn xử lý | Năng suất chấp nhận được | Hành động nếu Dưới đây |
| Kiểm tra bảng trần (thăm dò bay) | > 99,5% | Kiểm toán thông qua vị trí |
| Vị trí SMT | > 99,8% | Kiểm tra hiệu chuẩn máy cấp liệu |
| Phần mềm CNTT + | > 98,5% | Xem lại các chân pogo cố định thử nghiệm |
| Kiểm tra video cuối cùng (chạy 30 phút) | > 99% | Mẫu thử 5% |
Một camera hành trình PCBA chất lượng tốt có thể tồn tại sau ba năm chịu sự thay đổi nhiệt độ, độ rung và điện áp hàng ngày. Thiết kế với khả năng giảm tải ô tô, xác nhận bằng hình ảnh nhiệt và kiểm tra từng lô sản xuất. Cách tiếp cận này cung cấp camera hành trình ghi lại khoảnh khắc quan trọng.
