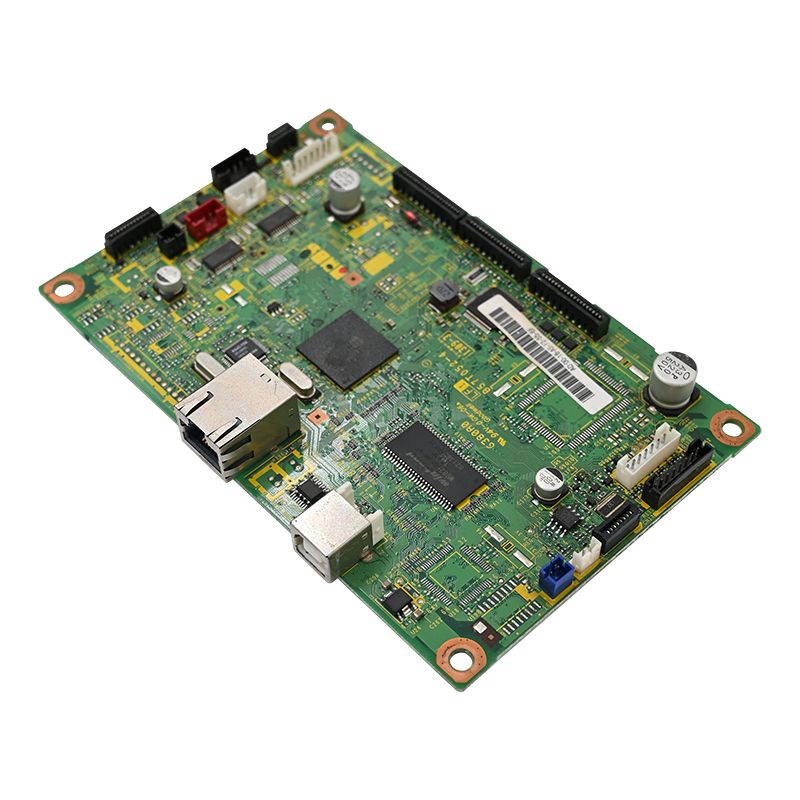

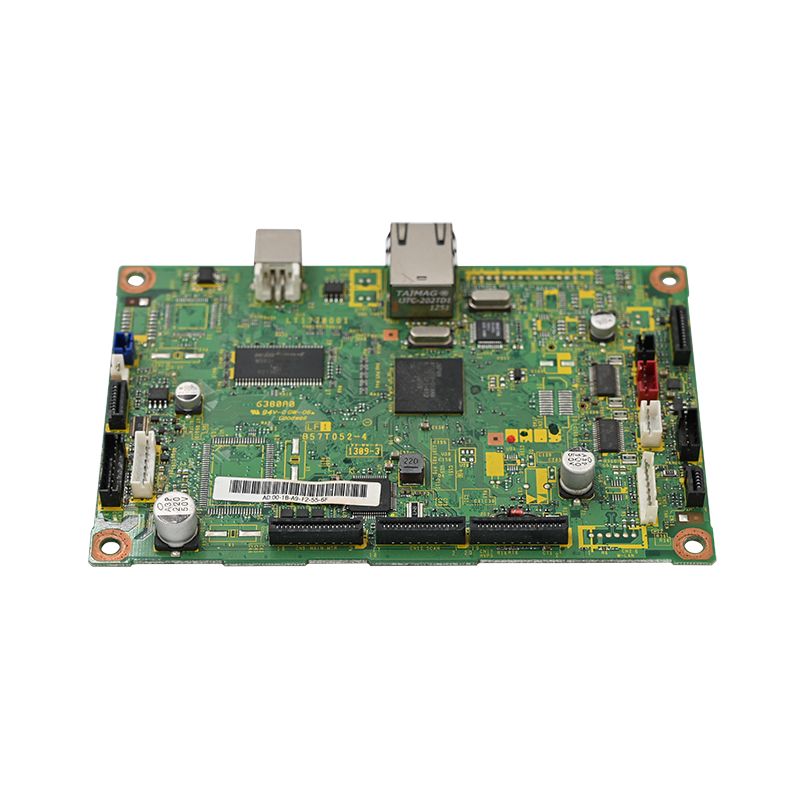

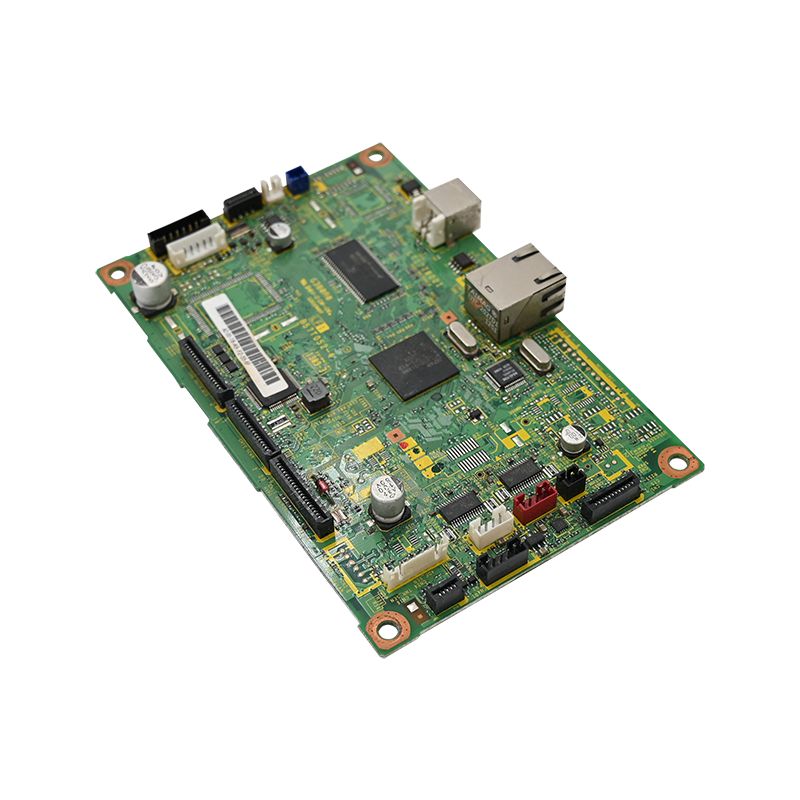

Máy quét Obd PCBA

Việc sản xuất PCBA máy quét OB2 bền bỉ, chính xác đòi hỏi nhiều thứ hơn là chỉ lắp ráp các bộ phận. Trong suốt hai thập kỷ làm việc trong lĩnh vực phần cứng chẩn đoán ô tô, các lỗi thường bắt nguồn từ thiết kế PCB kém, đầu nối không đạt tiêu chuẩn hoặc quản lý nhiệt không đầy đủ. Dưới đây là kế hoạch chi tiết từng bước để sản xuất ván cấp chuyên nghiệp có thể tồn tại trong điều kiện gara thực tế.

Gửi yêu cầu

Mô tả Sản phẩm

Khi các phương tiện ngày càng được vi tính hóa, nhu cầu về máy quét Obd2 (Chẩn đoán trên xe) có độ chính xác cao, bền bỉ tiếp tục tăng. Tại Unixplore Electronics, chúng tôi cung cấp dịch vụ sản xuất PCBA của Máy quétOBD2 toàn diện—từ bố cục PCB và tìm nguồn cung ứng linh kiện cho đến lắp ráp, thử nghiệm và phủ phù hợp.

Với hơn một thập kỷ kinh nghiệm trong lĩnh vực điện tử ô tô, các giải pháp PCBA máy quét Obd2 của chúng tôi được thiết kế để chịu được môi trường khắc nghiệt của các cửa hàng sửa chữa ô tô và khoang động cơ.

Tại sao chọn Unixplore cho PCBA máy quét Obd2 của bạn?

Chất lượng cấp ô tô: Bo mạch của chúng tôi được chế tạo bằng các bộ phận có mức chịu nhiệt từ -40°C đến +105°C, đảm bảo hoạt động ở nhiệt độ mui xe cực cao.
Sản xuất chìa khóa trao tay: Chúng tôi cung cấp dịch vụ một cửa bao gồm lắp ráp SMT, kiểm tra chức năng và đóng hộp.
Trọng tâm về độ tin cậy: Các tính năng bao gồm thiết kế PCB 4 lớp để đảm bảo tính toàn vẹn của tín hiệu, lớp phủ phù hợp để chống ăn mòn và Kiểm tra trong mạch (ICT) nghiêm ngặt.
Chứng nhận xuất sắc: Cơ sở của chúng tôi được chứng nhận ISO 9001:2015 và tuân thủ các tiêu chuẩn IPC-610E.

Thông số kỹ thuật cốt lõi của PCBA máy quét PCBA của chúng tôi

Bảng máy quét obd2 chuyên nghiệp của chúng tôi được thiết kế với các thông số không thể thương lượng để đảm bảo khả năng tương thích với các loại xe hiện tại năm 1996 (cả xăng và dầu diesel).

tham số	Đặc điểm kỹ thuật	Lợi thế kỹ thuật
Điện áp hoạt động	8V – 36V DC (có bảo vệ tạm thời 60V)	Xử lý các xung điện áp trong quá trình khởi động mà không bị hư hại.
Giao thức truyền thông	CÓ THỂ (ISO 15765), KWP2000, ISO 9141, J1850, UDS	Đảm bảo phạm vi phủ sóng rộng khắp các phương tiện (Mỹ, Châu Âu, Châu Á).
MCU (Bộ xử lý)	ARM Cortex 32 bit ( ≥168 MHz)	Cung cấp khả năng giải mã không bị trễ của nhiều PID trong thời gian thực.
Đầu vào tương tự	2 kênh, 0-5V, độ phân giải 12 bit	Cho phép đọc trực tiếp các cảm biến analog (MAP, TPS).
Nhiệt độ hoạt động	-40°C đến +105°C	Chịu được nhiệt độ khoang động cơ và khí hậu lạnh giá.
Bảo vệ ESD	Tiếp điểm ±8kV, xả khí ±15kV (IEC 61000-4-2)	Ngăn chặn thiệt hại tĩnh từ việc sử dụng thường xuyên của người dùng.
Cấu trúc PCB	4 lớp (tối thiểu) với mặt đất/nguồn điện chuyên dụng	Giảm tiếng ồn trên xe buýt CAN/LIN để truyền dữ liệu đáng tin cậy.

BOM & Tìm nguồn cung ứng linh kiện được đề xuất

Chúng tôi chỉ sử dụng các linh kiện cao cấp có nguồn gốc từ các nhà phân phối được ủy quyền để đảm bảo tuổi thọ và hiệu suất.

Bộ thu phát: Bộ thu phát CAN cấp ô tô + Bộ thu phát tuân thủ ISO9141/KWP2000 để liên lạc xe buýt mạnh mẽ.
Bảo vệ: Mảng đi-ốt triệt tiêu điện áp nhất thời để bảo vệ khi kết thúc tải.
Khả năng kết nối: Đầu nối đực 16 chân Obd2, mạ vàng có chốt khóa (ngăn quá trình oxy hóa tiếp xúc và đảm bảo độ tin cậy lâu dài qua các chu kỳ cắm thường xuyên).
Bộ điều chỉnh điện áp: Bộ điều chỉnh mức điện áp thấp 5V/400mA cấp ô tô đảm bảo nguồn điện ổn định.

Quy trình sản xuất của chúng tôi: Chất lượng không thỏa hiệp

Chúng tôi tuân theo quy trình sản xuất nghiêm ngặt để giảm thiểu lỗi tại hiện trường và trả lại bảo hành.

1. Bố cục PCB & Tính toàn vẹn tín hiệu

Nối đất hình sao: Cối đất tương tự và kỹ thuật số được tách riêng và chỉ nối tại một điểm duy nhất gần nguồn điện để giảm tiếng ồn.
Kiểm soát trở kháng: Các dấu vết CAN_H/CAN_L song song và có độ dài phù hợp (trở kháng chênh lệch 120Ω ±10%).
Vị trí ESD: Các bộ phận bảo vệ được đặt trong phạm vi 5mm cách các chân đầu nối Obd2 để đảm bảo an toàn tối ưu.

2. Lắp ráp & hàn

Chất hàn không chì: Sử dụng chất hàn SAC305 để tuân thủ RoHS.
Đầu nối xuyên lỗ: Được chỉ định cho đầu nối Obd2 16 chân để tránh bị nứt sau các chu kỳ cắm lặp đi lặp lại.
Lớp phủ phù hợp: Lớp phủ acrylic hoặc silicone được áp dụng để bảo vệ khỏi độ ẩm và nhỏ giọt hóa chất.

3. Kiểm tra và hiệu chuẩn trong mạch (ICT)

Mỗi PCBA của máy quét Obd2 phải vượt qua một giao thức nghiêm ngặt trước khi vận chuyển:

Kiểm tra tính liên tục: Kiểm tra tình trạng đoản mạch trên tất cả 16 chân.
Kiểm tra bắt tay: Quay vòng qua CAN, KWP, J1850 bằng trình mô phỏng phương tiện có thể lập trình.
Kiểm tra mức rút hiện tại: Đã xác minh là <70mA khi không hoạt động (tắt đánh lửa) để tránh làm hao pin ô tô.

Các dạng lỗi thường gặp và cách phòng ngừa của chúng tôi

Sự thất bại	Giải pháp của chúng tôi
Không có thông tin liên lạc trên một số mô hình	Bổ sung điện trở kéo lên 510Ω trên đường K.
Thiết lập lại ngẫu nhiên trong quá trình quay	Tụ điện ở giai đoạn đầu vào (1000µF) được thêm vào để tránh hiện tượng mất điện.
Máy thu phát CAN thổi	Bao gồm điốt bảo vệ bus CAN chuyên dụng giữa CAN_H/CAN_L và mặt đất.

Dịch vụ Giá trị Gia tăng: Tích hợp Bluetooth/WiFi

Việc thêm kết nối không dây vào máy quét Obd2 thường dẫn đến những thách thức về EMC. Chúng tôi có chuyên môn kỹ thuật để tích hợp Bluetooth/WiFi thành công đồng thời vượt qua các tiêu chuẩn EMC dành cho ô tô (ví dụ: CISPR 25).

Cách ly vật lý: Phần không dây được cách ly khỏi dấu vết CAN để giảm thiểu nhiễu.
Nguồn riêng: Bộ điều chỉnh điện áp chuyên dụng cho mô-đun không dây để ngăn nhiễu.
Hạt Ferrite & Cuộn cảm chế độ chung: Được sử dụng trên đầu vào nguồn và đường CAN để ngăn chặn lượng khí thải và đảm bảo tính toàn vẹn của tín hiệu.

Giới thiệu về Unixplore Electronics

Được thành lập vào năm 2011, Unixplore Electronics Co., Ltd. là nhà cung cấp hàng đầu các dịch vụ sản xuất điện tử theo hợp đồng chìa khóa trao tay một cửa.
Công suất nhà máy: Nhà máy rộng hơn 3.000 m2 với 6 dây chuyền SMT và 4 dây chuyền DIP.
Sản lượng hàng năm: Hơn 1.500.000 chiếc PCBA và 150.000 bộ thành phẩm.
Phạm vi tiếp cận toàn cầu: Chúng tôi xuất khẩu sang Bắc Mỹ, Châu Âu và Châu Đại Dương.

Sẵn sàng để khởi động dự án máy quét Obd2 của bạn?

Không có số lượng đặt hàng tối thiểu (NO MOQ)
Tư vấn kỹ thuật miễn phí và đánh giá DFM
Lô hàng nguyên mẫu chỉ trong 72 giờ

Đừng để các sản phẩm chẩn đoán ô tô của bạn bị kẹt ở giai đoạn thiết kế chi tiết. Với hơn một thập kỷ kinh nghiệm trong sản xuất PCBA điện tử ô tô, Unixplore giúp bạn nhanh chóng chuyển đổi thiết kế của mình thành các sản phẩm chất lượng cao, sẵn sàng sản xuất hàng loạt.
