PCBA ô tô: Kỹ thuật có hệ thống từ trụ cột có độ tin cậy đến sản xuất không khuyết tật

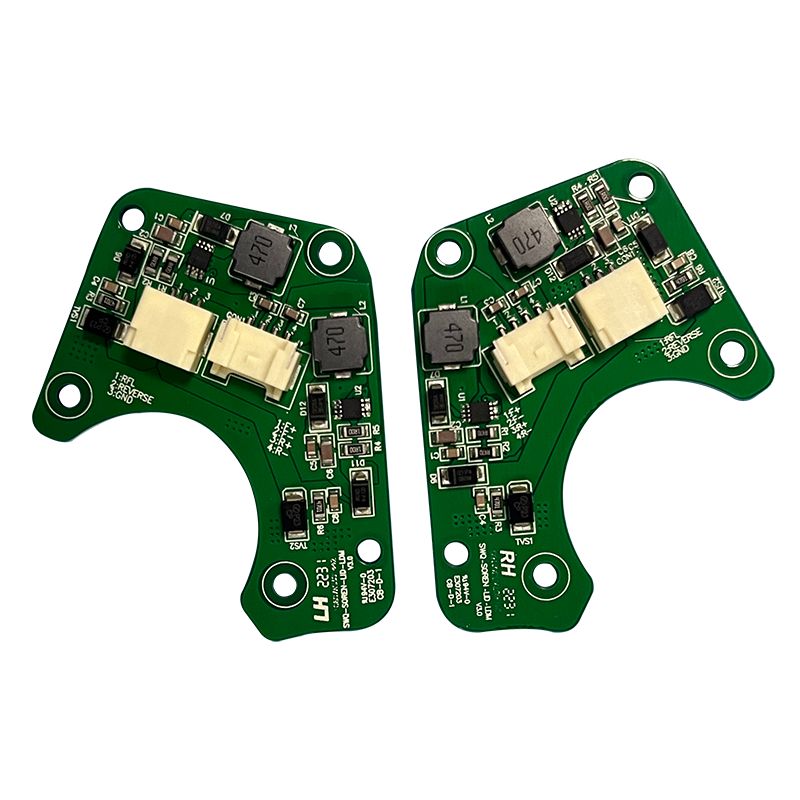

Ô tô hiện đại đang trải qua quá trình chuyển đổi sâu sắc từ một “sản phẩm cơ khí” thành “thiết bị đầu cuối thông minh di động”. Trong quá trình phát triển này, Cụm bảng mạch in (PCBA)—với vai trò là vật mang vật lý và lõi kết nối điện của Bộ điều khiển điện tử (ECU)—đã trở thành yếu tố quyết định quan trọng đối với hiệu suất, độ an toàn và ranh giới chức năng của phương tiện. Không giống như các thiết bị điện tử tiêu dùng,PCBA ô tôhoạt động trong môi trường khắc nghiệt đặc trưng bởi nhiệt độ cao, chu kỳ nhiệt khắc nghiệt, rung động mạnh, độ ẩm và nhiễu điện từ. Do đó, thiết kế và sản xuất của nó tạo thành một hệ thống khoa học nghiêm ngặt bao gồm việc lựa chọn thành phần, kiểm soát quy trình và truy xuất nguồn gốc chất lượng trong toàn bộ vòng đời.

I. Tiêu chuẩn hàng đầu nghiêm ngặt: Con hào chất lượng được xây dựng bởi AEC-Q và IATF 16949

Độ tin cậy của PCBA ô tô không xuất phát từ việc gia cố ở một giai đoạn duy nhất mà bắt nguồn từ hệ thống tiêu chuẩn hóa bắt buộc từ trên xuống. Trong số này, dòng AEC-Q và hệ thống quản lý chất lượng IATF 16949 tạo thành hai nền tảng.

Các tiêu chuẩn AEC-Q do Hội đồng Điện tử Ô tô thiết lập cung cấp các thông số kỹ thuật chứng nhận thành phần với ngưỡng kiểm tra nghiêm ngặt cho các loại thành phần khác nhau. Ví dụ: AEC-Q100 tập trung vào các mạch tích hợp (IC), yêu cầu chúng phải vượt qua các bài kiểm tra như chu trình nhiệt độ, di chuyển điện và phân tích lỗi. AEC-Q200 nhắm vào các thành phần thụ động (tụ điện, điện trở, v.v.), tiến hành kiểm tra sốc nhiệt, độ ẩm và độ rung để đảm bảo hiệu suất của chúng vẫn ổn định trong phạm vi nhiệt độ rộng từ -40°C đến +125°C (và cao hơn). Bất kỳ thành phần nào chưa vượt qua chứng nhận AEC-Q đều phải đối mặt với những rào cản đáng kể khi gia nhập chuỗi cung ứng ô tô chính thống.

Ở cấp độ hệ thống sản xuất, IATF 16949:2016 đã thay thế ISO/TS 16949 trở thành tiêu chuẩn quản lý chất lượng duy nhất cho ngành ô tô. Nhiệm vụ cốt lõi của nó là bắt buộc triển khai năm công cụ cốt lõi (APQP, PPAP, FMEA, MSA, SPC) để thiết lập kiến ​​trúc chất lượng khép kín. Cụ thể:

• APQP (Lập kế hoạch chất lượng sản phẩm nâng cao) yêu cầu đánh giá DFM (Thiết kế cho khả năng sản xuất) ở giai đoạn thiết kế để chủ động tránh các khiếm khuyết tiềm ẩn, chẳng hạn như "ném đá" vào 0201 thành phần nhỏ hoặc lỗi thiết kế miếng đệm BGA (Ball Grid Array).

• PPAP (Quy trình phê duyệt bộ phận sản xuất) yêu cầu Chỉ số năng lực xử lý (Cpk) cho các đặc tính quan trọng đến chất lượng (CTQ) phải là  ≥ 1,67, nghĩa là khả năng xử lý phải vượt xa các tiêu chuẩn công nghiệp chung.

• FMEA (Phân tích hiệu ứng và chế độ lỗi) đánh giá một cách có hệ thống Số ưu tiên rủi ro (RPN) của các chế độ lỗi tiềm ẩn trong dây chuyền SMT (Công nghệ gắn trên bề mặt)—chẳng hạn như không đủ kem hàn hoặc khoảng trống BGA—và thực thi các hành động khắc phục bắt buộc đối với các mục có RPN cao.

Đảm bảo kép về thiết kế và quy trình: Giải quyết các thách thức về nhiệt, cơ học và hóa học

Những thách thức vật lý mà trung tâm PCBA ô tô phải đối mặt trên ba lĩnh vực: quản lý nhiệt, ứng suất cơ học và ăn mòn môi trường. Điều này đòi hỏi sự đổi mới hợp tác trong cả quá trình thiết kế và sản xuất.

1. Quản lý nhiệt và lựa chọn vật liệu PCBA đặt gần khoang động cơ hoặc bộ pin điện phải chịu được nhiệt độ cao kéo dài. Để giảm thiểu sự cố do nhiệt, các nhà thiết kế ưu tiên các chất nền có tg cao (nhiệt độ chuyển thủy tinh ≥ 170°C) FR-4 hoặc polyimide, ngăn PCB bị mềm và biến dạng dưới nhiệt. Đối với các bộ phận công suất cao, PCPCB lõi kim loại (MCPCB) hoặc via tản nhiệt kết hợp với tản nhiệt được giới thiệu để tối ưu hóa đường dẫn tản nhiệt. Ngoài ra, lớp phủ plasma PECVD (Lắng đọng hơi hóa học tăng cường plasma)—trong suốt về nhiệt—cung cấp khả năng bảo vệ ở cấp độ phân tử mà không cản trở sự tản nhiệt, khiến chúng đặc biệt phù hợp với các ứng dụng nhỏ gọn, mật độ năng lượng cao như bộ điều khiển miền.

2. Bảo vệ chống rung cơ học và tăng cường kết nối Rung là nguyên nhân chính gây ra hiện tượng mỏi mối hàn. Nguyên tắc thiết kế tuân theo các nguyên tắc DFM: tránh đặt các bộ phận nặng có kích thước lớn trong vùng tập trung ứng suất và ưu tiên SMT hơn các bộ phận xuyên lỗ để giảm ứng suất ở mối hàn. Đối với các gói BGA dễ bị rung, quy trình Lấp đầy—lấp đầy khoảng trống bên dưới chip bằng chất kết dính để phân bổ ứng suất—sẽ được triển khai. Điều này có thể cải thiện độ tin cậy của tác động lên nhiều bậc độ lớn. Hơn nữa, các tiêu chuẩn vừa khít với máy ép chẳng hạn như IPC-9797A cung cấp thông số kỹ thuật về độ tin cậy của đầu nối trong môi trường rung.

3. Lớp phủ phù hợp và bảo vệ chống ăn mòn Độ ẩm, phun muối và các chất ô nhiễm hóa học gây ra mối đe dọa ăn mòn lâu dài đối với PCBA. Việc áp dụng có chọn lọc lớp phủ phù hợp là thông lệ tiêu chuẩn. Tuy nhiên, đối với cảm biến hoặc liên kết tín hiệu tần số cao, lớp phủ truyền thống có thể ảnh hưởng đến tính toàn vẹn của tín hiệu hoặc tăng thêm khả năng chịu nhiệt. Trong những trường hợp như vậy, lớp phủ cấp phân tử dựa trên công nghệ nano (ví dụ: lớp phủ plasma từ P2i) mang lại giải pháp ưu việt, cung cấp khả năng bảo vệ chống ngưng tụ mà không làm thay đổi đặc tính trở kháng. Đối với các vùng BGA mật độ cao, AXI (Kiểm tra bằng tia X tự động) được dùng để theo dõi tỷ lệ mất đi chất hàn (thường được yêu cầu là <25%) để ngăn chặn các khoảng trống trở thành nguồn gốc của sự ăn mòn hoặc lan truyền vết nứt.

Sản xuất không sai sót: SPI 3D vòng kín tới MES Truy xuất nguồn gốc đầy đủ

Mục tiêu cốt lõi của việc sản xuất PCBA ô tô là hướng tới mục tiêu "Không khiếm khuyết". Mục tiêu này đạt được thông qua việc kiểm tra tự động hóa cao và kiểm soát quy trình theo thời gian thực.

Trong giai đoạn SMT quan trọng—in dán hàn—số liệu thống kê cho thấy rằng 60%–70% lỗi bắt nguồn từ sai lệch khi in. Để giải quyết vấn đề này, các dây chuyền sản xuất hàng đầu áp dụng SPI 3D (Kiểm tra chất hàn ba chiều) kết hợp với hệ thống phản hồi vòng kín được liên kết với máy in. Khi SPI phát hiện sự sai lệch xu hướng về khối lượng hoặc chiều cao của chất hàn, hệ thống sẽ tự động tinh chỉnh áp suất chổi cao su hoặc tốc độ nhả giấy nến mà không cần can thiệp thủ công. Cơ chế này duy trì Cpk của các thông số tới hạn ổn định trên 1,67. Ở các giai đoạn tiếp theo:

• AOI (Kiểm tra quang học tự động) phát hiện các khiếm khuyết trực quan như dịch chuyển thành phần và bắc cầu.

• ICT (Thử nghiệm trong mạch) sử dụng các điểm tiếp xúc của đầu dò để nhanh chóng sàng lọc các lỗi về điện như đoản mạch và dung sai điện trở.

• FCT (Kiểm tra mạch chức năng) mô phỏng các điều kiện hoạt động trong thế giới thực (ví dụ: dao động nguồn điện 12V/24V) để xác minh tính toàn vẹn chức năng của PCBA.

Điều quan trọng là khả năng truy xuất nguồn gốc từ đầu đến cuối là không thể thương lượng được. Theo yêu cầu của IATF 16949, Hệ thống thực thi sản xuất (MES) liên kết số lô, thông số vị trí, cấu hình nhiệt độ phản xạ lại và thậm chí cả hình ảnh tia X của từng thành phần với UID duy nhất được khắc bằng laser cuối cùng của PCBA. Trong trường hợp xảy ra lỗi tại hiện trường, toàn bộ lịch sử sản xuất có thể được truy xuất trong vòng 60 giây, cho phép ngăn chặn chính xác và phân tích nguyên nhân gốc rễ. Khả năng truy xuất nguồn gốc này cũng ngày càng quan trọng trong việc hỗ trợ các quy định về "Quyền sửa chữa".

Phân tầng ứng dụng và tích hợp hệ thống

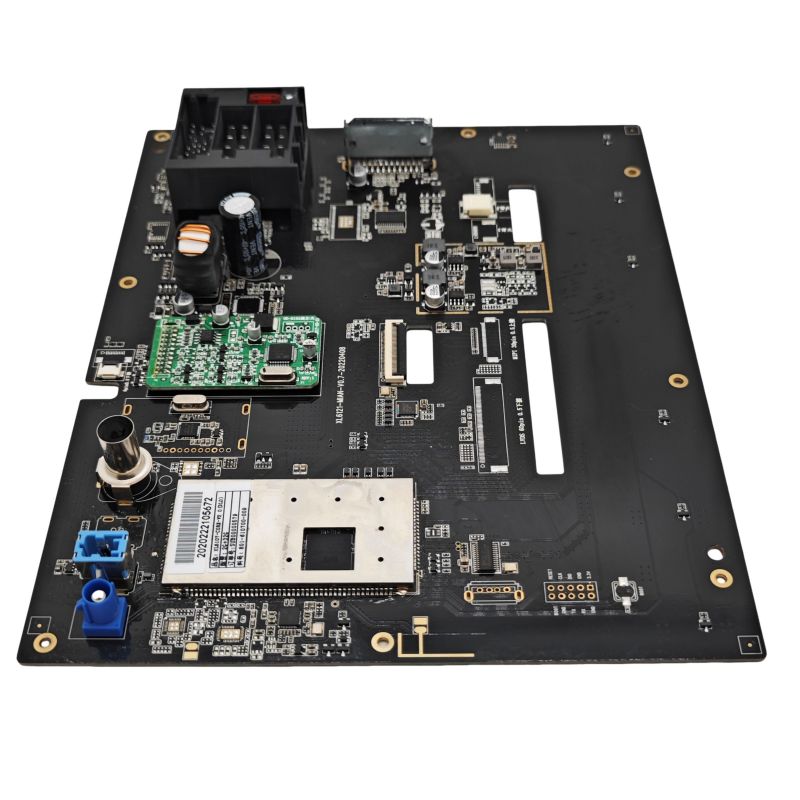

Các ứng dụng PCBA dành cho ô tô trải rộng trên nhiều lĩnh vực, từ điều khiển thân xe và hệ thống truyền động đến buồng lái thông minh và lái xe tự động. Mỗi kịch bản áp đặt các ưu tiên riêng biệt:

• Miền cơ thể (BCM, Mô-đun điều khiển cơ thể): Nhấn mạnh vào việc kiểm soát I/O và mức tiêu thụ điện năng thấp, với mức độ nhạy cảm về chi phí đòi hỏi các biện pháp bảo vệ cân bằng.

• Miền truyền động và an toàn (ABS/ESP, Hệ thống chống bó cứng phanh/Chương trình ổn định điện tử): Yêu cầu tốc độ phản hồi cực cao và khả năng chịu đựng môi trường khắc nghiệt, đòi hỏi phải có IC AEC-Q100 cao cấp và thiết kế dự phòng được gia cố.

• Miền thông tin giải trí: Ưu tiên truyền tín hiệu tốc độ cao (ví dụ: HDMI, LVDS) và khả năng tương thích điện từ (EMC), thường sử dụng công nghệ HDI (Kết nối mật độ cao) hoặc cứng-flex để tối ưu hóa tính toàn vẹn của tín hiệu.

PCBA ô tôvề bản chất là một môn khoa học về thuyết quyết định. Nó thiết lập các tiêu chuẩn nghiêm ngặt thông qua AEC-Q và IATF 16949 để lọc các gen đáng tin cậy tại nguồn; nó mang lại cho phần cứng khả năng phục hồi trước các môi trường khắc nghiệt thông qua các thiết kế và quy trình chuyên biệt nhằm vào nhiệt, độ rung và ăn mòn; và nó đảm bảo tính nhất quán của quy trình gần như không có sai sót trong sản xuất hàng loạt thông qua SPC vòng kín, kiểm tra AOI/X-quang và truy xuất nguồn gốc MES. Khi kiến ​​trúc E/E (Điện/Điện tử) ô tô phát triển theo hướng nền tảng điện toán trung tâm, PCBA không chỉ phải đáp ứng mật độ tính toán cao hơn mà còn đạt được khả năng dự phòng và dự đoán lỗi trong khuôn khổ an toàn chức năng (ISO 26262). Đổi mới công nghệ trong lĩnh vực này tiếp tục thúc đẩy ngành công nghiệp ô tô hướng tới những chân trời an toàn hơn, thông minh hơn và đáng tin cậy hơn.
