Tránh các cạm bẫy nối đất và mảnh vụn trục vít: Hướng dẫn thiết kế cho PCBA điều khiển động cơ có độ tin cậy cao

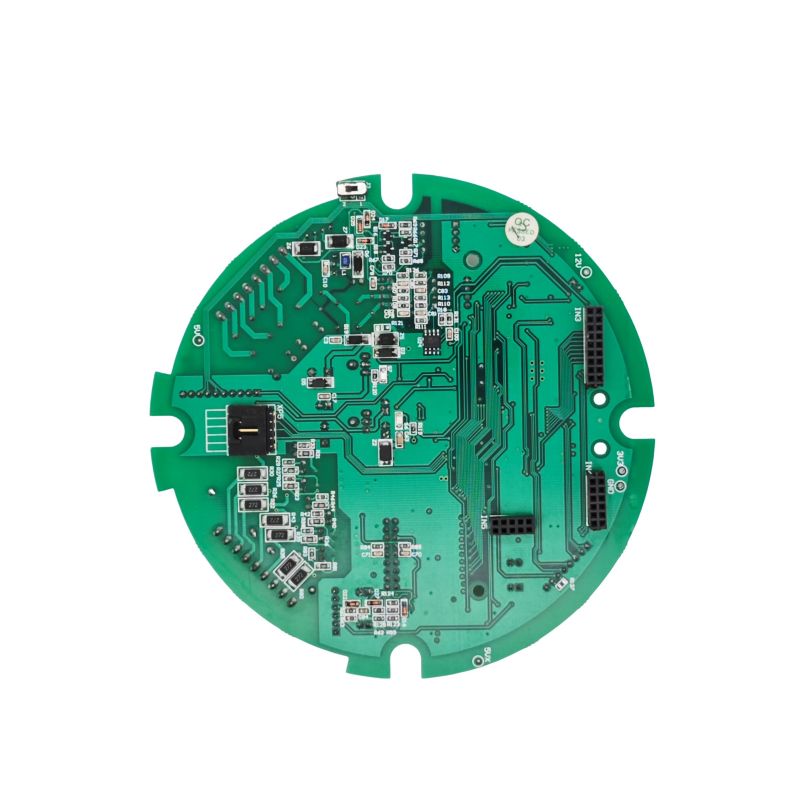

PCBA điều khiển động cơ (Lắp ráp bảng mạch in) là công cụ cốt lõi của điều khiển chuyển động chính xác trong tự động hóa công nghiệp, robot, phương tiện sử dụng năng lượng mới và thiết bị gia dụng thông minh. Hướng dẫn thực tế này củng cố những hiểu biết quan trọng từ việc lựa chọn kiến ​​trúc, bố trí, lắp ráp và xác minh PCB, giúp các kỹ sư và người quản lý sản phẩm tránh những cạm bẫy phổ biến và đảm bảo quá trình chuyển đổi suôn sẻ từ nguyên mẫu sang sản xuất số lượng lớn.

1. Giai đoạn thiết kế: Lựa chọn kiến ​​trúc và thành phần

1.1 Giải pháp tùy chỉnh và tiêu chuẩn

Khi bắt đầu dự án, hãy đánh giá xem nên áp dụng PCBA tùy chỉnh hay mô-đun tiêu chuẩn có sẵn. Mặc dù PCBA tùy chỉnh phải chịu chi phí NRE (Kỹ thuật không định kỳ) trả trước cao hơn, nhưng nó cho phép tối ưu hóa cho các loại động cơ cụ thể—chẳng hạn như BLDC, bước hoặc servo—và các mục tiêu hiệu suất chính xác (ví dụ: độ chính xác tốc độ/mô-men xoắn trong phạm vi ±0,5%). Các giải pháp tùy chỉnh cũng mang lại hiệu quả tích hợp hệ thống vượt trội (thường vượt quá 95%) và độ tin cậy lâu dài trong điều kiện vận hành khắc nghiệt.

1.2 Lựa chọn cấu trúc liên kết và chipset lõi

• Bộ xử lý: Chúng tôi đặc biệt khuyên dùng MCU 32 bit với các thiết bị ngoại vi điều khiển động cơ chuyên dụng (ví dụ: lõi ARM Cortex-M4) để xử lý các thuật toán chuyên sâu về tính toán như Điều khiển hướng trường (FOC) với phản hồi theo thời gian thực.

• Giai đoạn trình điều khiển và sức mạnh:

• Đối với các thiết kế có tính tích hợp cao, hãy chọn IC điều khiển BLDC tích hợp đầy đủ (ví dụ: dòng TI MCF831xC) kết hợp trình điều khiển cổng và FET nguồn. Điều này giúp đơn giản hóa mạch bên ngoài nhưng yêu cầu phải tách cẩn thận—phải đặt ít nhất năm tụ điện quan trọng (VM-PGND, CPH-CPL, v.v.) trên mỗi bảng dữ liệu để đảm bảo hoạt động ổn định.

• Đối với các ứng dụng công suất cao (ví dụ: >50A), MOSFET/IGBT rời rạc có trình điều khiển cổng chuyên dụng được ưu tiên. Hãy xem xét các thiết bị có dải rộng (SiC hoặc GaN) để đạt được tần số chuyển mạch cao hơn và giảm tổn thất.

2. Bố cục PCB: Nghệ thuật giảm tiếng ồn và quản lý nhiệt

Bảng điều khiển động cơ vốn là một tổ hợp tín hiệu hỗn hợp và ngốn nhiều điện năng. Bố cục kém là nguyên nhân hàng đầu gây ra lỗi EMC và hiện trường bị lỗi.

2.1 Chiến lược phân chia mạch và nối đất (Quan trọng)

Nguyên tắc vàng: Cách ly vật lý mặt đất nguồn khỏi mặt đất tín hiệu.

• Phân vùng: Chia PCB thành ba vùng riêng biệt:

• Vùng ồn ào: Bộ biến tần nguồn, rơle và vòng điều khiển cổng.

• Vùng kỹ thuật số: MCU, giao diện truyền thông (CAN, UART, SPI).

• Vùng Analog: Cảm biến dòng điện/điện áp, đầu vào bộ mã hóa/bộ phân giải. Giữ các dấu vết xung tần số cao tránh xa các đường phản hồi tương tự nhạy cảm.

• Thực hiện nối đất:

• Áp dụng phương pháp nối đất một điểm hoặc phương pháp chia mặt phẳng nối đất.

• Kết nối mặt đất kỹ thuật số và analog tại một điểm gần chân tham chiếu ADC.

• Cách ly nối đất (ồn ào) và kết nối nó với điểm nối đất hình sao của hệ thống thông qua đường dẫn có trở kháng thấp, ngăn chặn dòng điện chuyển tiếp lớn làm hỏng tín hiệu điều khiển.

• Đề xuất xếp chồng lên nhau: Bảng 4 lớp là lý tưởng khi ngân sách cho phép. Sử dụng các lớp nối đất chuyên dụng liền kề với phía thành phần chính để cung cấp đường hồi lưu có độ tự cảm thấp và lớp che chắn vốn có. Đối với thiết kế 2 lớp, sử dụng khả năng ngập mặt đất trên diện rộng và giữ cho đường truyền điện càng ngắn và rộng càng tốt.

2.2 Vòng nguồn và tản nhiệt

• Độ rộng vết và diện tích vòng lặp: Bus DC và các vết đầu ra ba pha phải ngắn và rộng để chịu được di/dt cao. Các cặp tín hiệu điều khiển cổng phải chạy song song và gần với các đầu cuối nguồn MOSFET tương ứng để giảm thiểu độ tự cảm ký sinh.

• Quản lý nhiệt: Sử dụng vias nhiệt để dẫn nhiệt hiệu quả từ các thiết bị nguồn đến các mặt đồng bên trong hoặc tấm tản nhiệt lớp dưới cùng. Áp dụng các lỗ mặt nạ hàn (tiếp xúc với đồng) trên các đường dẫn có dòng điện cao để có thể gắn tản nhiệt phụ.

3. Lắp ráp và sản xuất: Những chi tiết quan trọng nhưng bị bỏ qua

3.1 Khả năng phục hồi của chuỗi cung ứng trong việc lập kế hoạch của BOM

Trước khi hoàn thiện BOM (Bill of Materials), hãy thực hiện đánh giá rủi ro cung cấp đối với các mặt hàng có thời gian sử dụng lâu dài như MCU và bộ thu phát liên lạc. Nếu có thể, hãy dự trữ các dấu chân thay thế tương thích với mã pin trong bố cục để tránh tình trạng ngừng sản xuất do sự gián đoạn của một nhà cung cấp nguồn.

3.2 Độ sạch của vít bắt vít (Chế độ hỏng hóc thường xuyên nhưng bị bỏ qua)

Trong quá trình lắp ráp PCBA của bộ điều khiển động cơ, các mảnh vụn kim loại do vít mang theo là nguyên nhân tiềm ẩn gây ra đoản mạch và suy giảm lớp cách điện.

• Rủi ro: Các hạt kim loại từ bộ cấp liệu trục vít rung có thể rơi vào các chân IC mật độ cao hoặc giữa các dấu vết liền kề, dẫn đến hỏng hóc không liên tục hoặc đoản mạch ngay lập tức khi bật nguồn.

• Biện pháp đối phó:

• Thay thế máy cấp liệu kiểu bát rung truyền thống bằng máy cấp liệu kiểu bậc thang để giảm thiểu việc tạo ra hạt do ma sát.

• Lắp đặt trạm hút bụi chân không ngay trước bước buộc chặt.

• Sử dụng tuốc nơ vít điện thông minh có tính năng giám sát góc và mô-men xoắn theo thời gian thực để ngăn ngừa tình trạng mô-men xoắn quá thấp (nổi) hoặc đứt chỉ.

4. Kiểm tra và xác nhận: Ngoài mục "Nó có quay không?"

1. Kiểm tra chức năng (FCT): Trong điều kiện có tải, hãy xác minh thời gian phản hồi của tính năng bảo vệ quá dòng và quá nhiệt—ví dụ: đảm bảo kích hoạt tắt trình điều khiển trong vòng <10µs. Đồng thời xác nhận logic giảm công suất động trong quá trình sụt giảm điện áp.

2. Tuân thủ trước về khả năng tương thích điện từ (EMC): Phát xạ dẫn và bức xạ (CE/RE) là những vấn đề thường gặp. Nếu xảy ra lỗi, trước tiên hãy kiểm tra xem một diode TVS và cuộn cảm chế độ chung được xếp hạng phù hợp có được đặt ở đầu vào nguồn hay không, đồng thời tối ưu hóa tốc độ quay chuyển mạch của bộ điều khiển bằng cách điều chỉnh điện trở cổng.

3. Độ tin cậy lâu dài: Thực hiện các thử nghiệm chạy liên tục và chu kỳ nhiệt để xác minh tính toàn vẹn của mối hàn và sự suy giảm thành phần dưới nhiệt độ môi trường tối đa.

Thiết kế một nơi đáng tin cậyPCBA điều khiển động cơvề cơ bản là sự cân bằng tam giác giữa hiệu suất điện, nhiệt động lực học và khả năng tương thích điện từ. Mọi quyết định—từ phân vùng mạch rõ ràng và nối đất có kỷ luật cho đến kiểm soát độ sạch của cụm lắp ráp nghiêm ngặt—đều quyết định độ ổn định lâu dài của sản phẩm trong môi trường công nghiệp đầy thách thức. Bằng cách triển khai các chiến lược được nêu trong hướng dẫn này, bạn có thể giảm đáng kể tỷ lệ lỗi, rút ​​ngắn chu kỳ phát triển và nâng cao độ bền tổng thể của hệ thống điều khiển động cơ.
