Làm chủ bảng điều khiển trò chơi PCBA: Hướng dẫn kỹ thuật hoàn chỉnh

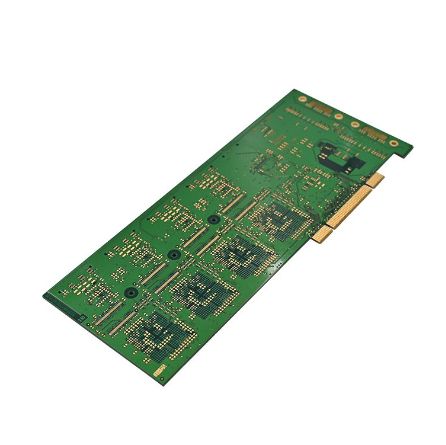

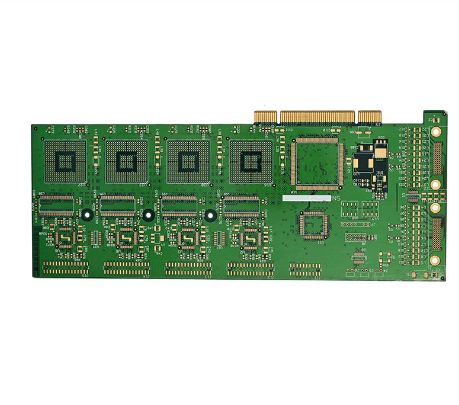

PCBA (Bộ mạch in) của máy chơi game là "trái tim" của nó - nó chứa bộ xử lý, bộ nhớ, trình điều khiển hiển thị và tất cả các giao diện ngoại vi. Cho dù bạn đang chế tạo một thiết bị cầm tay cổ điển hay một thiết bị chơi game di động hiện đại, hướng dẫn này sẽ hướng dẫn bạn toàn bộ quá trình.

Lập kế hoạch trước tiên: Xác định bảng điều khiển trò chơi của bạn

Đầu tư thời gian vào việc lập kế hoạch trước khi chọn bàn ủi hàn sẽ giúp bạn tránh khỏi nhiều cơn đau đầu sau này.

1. Xác định mục tiêu và thông số kỹ thuật cốt lõi của bạn

Hãy suy nghĩ rõ ràng về loại bảng điều khiển trò chơi bạn muốn xây dựng:

• Phong cách cổ điển: Chạy các trò chơi giả lập 8 bit hoặc 16 bit, yêu cầu hiệu năng thấp, rất phù hợp cho người mới bắt đầu. Một ví dụ điển hình là thiết bị tương thích Arduboy sử dụng ATmega32u4 16 MHz điều khiển màn hình OLED 128 × 64.

• Phong cách hiện đại: Chạy Linux, giả lập PSP hoặc các hệ thống cấp cao hơn. Điều này đòi hỏi lõi mạnh hơn – ví dụ: Raspberry Pi 3B+ với màn hình IPS 7 inch, cùng với các bo mạch nút mở rộng và quản lý nguồn chuyên dụng.

2. Chọn các thành phần cốt lõi

Đây là một bảng kê vật liệu điển hình cho mộtbảng điều khiển trò chơi PCBA:

Mẹo của chuyên gia: Luôn kiểm tra mức điện áp và mức logic (3,3V so với 5V) trên tất cả các thành phần để đảm bảo chúng có thể giao tiếp bình thường.

Thiết kế và tạo mẫu mạch

Sau khi lập kế hoạch xong, bạn chuyển sang phần cốt lõi của việc phát triển PCBA – thiết kế và sản xuất.

1. Bố cục sơ đồ và PCB

Sử dụng công cụ EDA (KiCad, Altium Designer, EAGLE) để hoàn thành các mục sau:

• Vẽ sơ đồ: Kết nối chính xác các chân IC bộ xử lý, màn hình, nút bấm, bộ lưu trữ và quản lý nguồn.

• Bố trí PCB: Đặt bộ xử lý chính gần đầu nối màn hình để rút ngắn đường dẫn tín hiệu tốc độ cao. Làm cho dấu vết nguồn và mặt đất rộng hơn, đồng thời sử dụng mặt phẳng nối đất vững chắc để giảm nhiễu điện từ (EMI).

• Chạy DRC: Chạy Kiểm tra quy tắc thiết kế để đảm bảo chiều rộng và khoảng trống vết đáp ứng khả năng của nhà chế tạo của bạn.

2. Tạo nguyên mẫu và chuẩn bị BOM

Xuất các tệp Gerber và gửi chúng đến nhà máy PCB để tạo nguyên mẫu. Trong khi đó, hãy bắt đầu tìm nguồn cung ứng linh kiện. Lưu ý rằng các IC và đầu nối đặc biệt có thể có thời gian thực hiện từ 12–24 tuần, vì vậy hãy lên kế hoạch trước.

 Lắp ráp PCBA - Hàn và lắp

Khi bạn nhận được PCB trần, đã đến lúc hàn và lắp ráp. Chọn phương pháp phù hợp với trình độ kỹ năng của bạn.

1. Hàn linh kiện SMT (Surface-Mount)

Đối với các bộ phận SMD nhỏ như điện trở và tụ điện, quy trình chuyên nghiệp sử dụng hàn nóng chảy và chọn-đặt +. Trong trường hợp DIY, bạn có thể:

• Hàn bằng tay: Sử dụng nhíp để định vị bộ phận, làm nóng miếng đệm và chốt bằng đầu sắt rồi nạp dây hàn vào.

• Reflow: Bôi chất hàn lên miếng đệm, đặt các bộ phận và làm nóng PCB trên bếp điện cho đến khi chất hàn tan chảy (~190°C).

2. Hàn linh kiện THT (Xuyên lỗ)

Các nút, giá đỡ pin, đầu chốt và các bộ phận tương tự được lắp vào từ mặt trên và hàn ở mặt dưới.

Mẹo hàn:

• Hàn các linh kiện ngắn hơn trước (điện trở, tụ điện), sau đó là các linh kiện cao hơn (đầu cắm, ổ cắm).

• Đặt nhiệt độ bàn ủi ở mức ~300°C và giữ nóng từng khớp nối trong thời gian dưới 5 giây để tránh làm hỏng bộ phận hoặc miếng đệm.

• Hãy chú ý đến cực tính của đèn LED, tụ điện và dây dẫn pin (đỏ = dương, đen = âm).

Phần sụn và phần mềm

Với phần cứng được lắp ráp, bảng điều khiển của bạn chỉ là một "phần thân" – nó cần phần sụn để hoạt động.

1. Thiết lập môi trường phát triển: Cài đặt Arduino IDE, Raspberry Pi OS hoặc các chuỗi công cụ tương đương cho bộ xử lý bạn đã chọn. Đối với dự án dựa trên Arduino Pro Micro, hãy cài đặt thư viện Arduboy2.

2. Ghi/flash chương trình cơ sở: Phần sụn xử lý việc khởi tạo phần cứng, đọc đầu vào nút, điều khiển màn hình và chạy logic trò chơi. Người mới bắt đầu nên bắt đầu với các dự án nguồn mở (như thư viện trò chơi Arduboy) để tìm hiểu cách chuyển trò chơi.

3. Tải trò chơi: Đối với máy chơi game có hỗ trợ microSD, hãy đặt tệp ROM trò chơi vào thẻ; phần sụn đọc và thực thi chúng từ đó.

Kiểm tra và xác minh

Đây là bước đảm bảo chất lượng - đừng bao giờ bỏ qua.

1. Kiểm tra trước khi cấp nguồn: Sử dụng đồng hồ vạn năng để kiểm tra độ chập giữa nguồn và đất. Kiểm tra kỹ cực tính và hướng của tất cả các bộ phận.

2. Kiểm tra bật nguồn: Đầu tiên, bật nguồn mà không lắp IC chính, xác minh rằng mỗi đường ray nguồn (ví dụ: 3,3V, 5V) đều xuất ra chính xác. Sau đó cài đặt bộ xử lý và kiểm tra chức năng cơ bản.

3. Kiểm tra chức năng: Kiểm tra từng nút đầu vào, đầu ra màn hình, âm thanh và sạc. Sử dụng mã kiểm tra lặp qua từng chức năng để xác minh mọi dòng đều hoạt động.

4. Kiểm tra lối chơi: Chạy một trò chơi liên tục trong 15–30 phút. Theo dõi độ ổn định của màn hình, khả năng phản hồi của nút và mức tăng nhiệt độ tổng thể.

Lời khuyên nâng cao và những cạm bẫy thường gặp

• Thiết kế tản nhiệt: Các lõi hiệu suất cao (ví dụ: Raspberry Pi) tạo ra lượng nhiệt đáng kể - tính đến các bộ tản nhiệt hoặc lỗ thông gió trong cả bố cục PCB và thiết kế vỏ bọc.

• EMI (Nhiễu điện từ): Đối với tín hiệu số tốc độ cao, hãy sử dụng các cặp vi sai và bao quanh chúng bằng dấu vết mặt đất để giảm nhiễu.

• DFM (Thiết kế cho khả năng sản xuất): Nếu bạn dự định sản xuất hàng loạt nhỏ, hãy tham khảo ý kiến ​​sớm của nhà máy PCBA trong giai đoạn thiết kế để đảm bảo bố cục của bạn phù hợp với khả năng sản xuất của họ.
