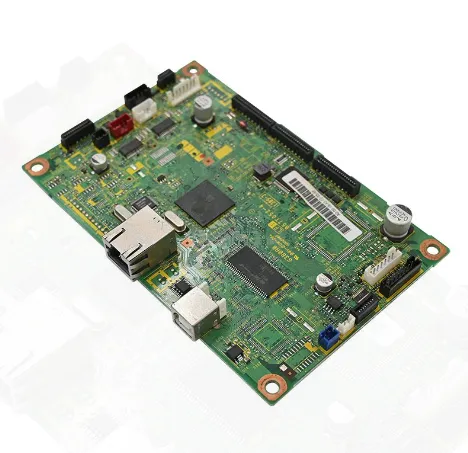

Tại Công ty TNHH Điện tử Unixplore, chúng tôi đã dành nhiều năm đi đầu trongmáy dò radar PCBAchế tạo. Làm việc với các khách hàng trong các ứng dụng cảm biến ô tô, an ninh và công nghiệp, chúng tôi nhận thấy một thách thức liên tục xảy ra ngay cả với những nhóm kỹ thuật giàu kinh nghiệm nhất: khoảng cách khó chịu giữa thiết kế tham chiếu đang hoạt động và PCBA sẵn sàng sản xuất hoạt động nhất quán trong thế giới thực.

Bạn có thể đã ở đó. Bảng tham chiếu chạy rất đẹp trong phòng thí nghiệm. PCB tùy chỉnh của bạn? Phạm vi phát hiện ngắn hơn. Biến thể đơn vị hoang dã. Hoặc tệ hơn—việc không đạt được chứng nhận EMC sẽ khiến bạn quay lại tình trạng ban đầu.

Những vấn đề này không phải là điều xui xẻo. Chúng là kết quả có thể dự đoán được của việc đánh giá thấp những gì cần thiết để thiết kế và sản xuất mạch tần số cao trên quy mô lớn. Rút kinh nghiệm từ kinh nghiệm thực tế của chúng tôi với tư cách là nhà sản xuất PCBA Máy dò Radar chuyên dụng, chúng tôi sẽ hướng dẫn bạn vượt qua những thách thức thực sự và—quan trọng hơn—chỉ cho bạn cách giải quyết chúng, từng bước một.

Nguyên nhân cốt lõi: Tại sao Radar PCBA hoạt động kém

Radar PCBA hoạt động ở tần số vi sóng—24GHz, 60GHz hoặc thậm chí 77GHz. Ở những tần số này, chất nền PCB không còn là kết nối thụ động nữa mà trở thành một bộ phận tích cực của mạch RF. Sự thay đổi cơ bản này đưa đến các dạng hư hỏng không tồn tại ở tần số thấp hơn.

Đây là những gì chúng ta đã nhiều lần chứng kiến ​​các dự án bị trật bánh:

• Sự không nhất quán giữa các lô: Sử dụng cùng một tệp thiết kế, các quá trình sản xuất khác nhau có thể tạo ra các biến đổi biên độ ADC từ 10–15%. Chúng tôi đã tìm ra điều này dựa trên dung sai sản xuất—độ rộng vết, khoảng cách đồng và sự dao động của hằng số điện môi (Dk)—làm thay đổi trực tiếp trở kháng vết RF. Nếu không có quy trình kiểm soát chặt chẽ, các bảng "giống hệt" của bạn sẽ không hoạt động giống hệt nhau.

• Bảng tùy chỉnh so với thiết kế tham khảo: Con chip giống nhau. Cấu hình là như nhau. Tuy nhiên, góc phát hiện của bo mạch của bạn hẹp hơn đáng kể so với mô-đun đánh giá. Theo kinh nghiệm của chúng tôi, điều này thường cho thấy khả năng cách ly RF kém giữa chip radar (đặc biệt là các thiết bị AIP—Ăng-ten trong gói—) và mặt đất PCB. Lớp đất cuối cùng phản xạ hoặc tái bức xạ năng lượng, làm biến dạng mô hình bức xạ.

• Cơn ác mộng về chứng nhận EMC/EMI: Các sản phẩm radar phải vượt qua FCC, CE và các tiêu chuẩn quy định khác. Nếu EMC/EMI không được đưa vào thiết kế ngay từ ngày đầu thì việc sửa chữa trang bị thêm sẽ rất tốn kém và thường không đầy đủ. Chúng tôi đã giải cứu nhiều dự án mà việc "sửa chữa" vào phút cuối chỉ khiến mọi việc trở nên tồi tệ hơn.

• Lỗi tại hiện trường: Một bo mạch vượt qua tất cả các thử nghiệm trong phòng thí nghiệm vẫn có thể thất bại trên hiện trường. Sự thay đổi nhiệt độ, độ rung, tiếng ồn nguồn điện và độ ẩm bộc lộ những điểm yếu mà thử nghiệm trên băng ghế dự bị không bao giờ phát hiện được. Đây là lý do tại sao độ tin cậy về môi trường phải là một phần trong chiến lược thiết kế và thử nghiệm của bạn ngay từ đầu.

Hướng dẫn từng bước của chúng tôi để xây dựng PCBA máy dò radar đáng tin cậy

Trong những năm qua, chúng tôi đã phát triển một phương pháp tiếp cận có hệ thống nhằm cung cấp một cách nhất quán các PCBA cho radar hoạt động như thiết kế – hết đợt này đến đợt khác. Đây là vở kịch của chúng tôi.

Bước 1: Chọn Chất Nền Phù Hợp – Không bắt buộc

Ở tần số sóng milimet, việc lựa chọn chất nền là quyết định quyết định. Tiêu chuẩn FR-4? Nó ổn ở 100 MHz. Ở tần số 24GHz trở lên, tiếp tuyến tổn thất cao (Df) và hằng số điện môi không ổn định (Dk) sẽ làm tê liệt hiệu suất của bạn.

Những gì chúng tôi tìm kiếm:

• Dk (Hằng số điện môi) – Xác định tính nhất quán của trở kháng. Sự thay đổi ở đây có nghĩa là sự thay đổi trong hiệu suất.

• Df (Hệ số tản nhiệt) – Df cao hơn tương đương với tổn thất chèn cao hơn. Ở tần số cao, ngay cả những khác biệt nhỏ cũng quan trọng.

• Khuyến nghị vật chất của chúng tôi:

• Rogers 4350B (Dk 3,5, Df 0,0037) – Mục tiêu của chúng tôi dành cho thiết kế 24GHz và 77GHz. Cân bằng tuyệt vời giữa hiệu suất RF và hiệu quả chi phí.

• Rogers 4003C (Dk 3.4, Df 0,0027) – Suy hao thấp hơn, độ ổn định tuyệt vời theo từng đợt. Lý tưởng khi tính nhất quán là ưu tiên hàng đầu của bạn.

• Rogers RO3003 (Dk 3.0, Df 0,0013) – Suy hao cực thấp dành cho các giao diện người dùng sóng milimet có yêu cầu khắt khe nhất.

Cách tiếp cận có ý thức về chi phí: Đối với các dự án có hạn chế về ngân sách, chúng tôi thường khuyên dùng các tổ hợp kết hợp—chỉ sử dụng vật liệu tần số cao (như Rogers) trong các lớp RF quan trọng, với FR-4 ở những nơi khác. Nó hoạt động, nhưng đòi hỏi phải đánh giá cẩn thận quá trình chế tạo.

Mẹo chuyên nghiệp từ nhà máy của chúng tôi: Chúng tôi duy trì thường xuyên các vật liệu tần số cao này trong kho thường xuyên. Đây không chỉ là sự tiện lợi mà còn rút ngắn thời gian thực hiện và loại bỏ sự biến đổi về nguyên vật liệu từ đơn hàng này sang đơn hàng tiếp theo.

Bước 2: Nắm vững bố cục – RF là một kỷ luật, không phải là một bí ẩn

Bố cục RF thường có cảm giác như ma thuật đen. Nhưng với kỷ luật và kinh nghiệm, nó trở thành khoa học có thể dự đoán được. Dưới đây là những quy tắc chúng tôi không bao giờ phá vỡ:

• Kiểm soát trở kháng nghiêm ngặt: Dấu vết RF phải được kiểm soát ở mức 50Ω một đầu (chênh lệch 100Ω). Chúng tôi nhắm mục tiêu dung sai ±8%—chặt chẽ hơn so với tiêu chuẩn ngành là ±10%. Điều này đòi hỏi sự cộng tác chặt chẽ với nhà chế tạo PCB của bạn và quan trọng là các báo cáo kiểm tra trở kháng cho mỗi lô.

• Tách tụ điện càng gần càng tốt: Chip radar sử dụng LDO yêu cầu tụ điện bên ngoài để bù. Đặt những chiếc mũ này ngay bên cạnh những quả bóng BGA. Thậm chí chiều dài vết tăng thêm vài mm cũng làm tăng thêm độ tự cảm ký sinh, làm mất ổn định mạng lưới phân phối điện. Chúng tôi đã khắc phục được nhiều lỗi "bí ẩn" do việc đặt giới hạn lười biếng gây ra đến mức chúng tôi không thể đếm được.

• Không bao giờ chia mặt phẳng mặt đất: Mặt phẳng mặt đất phải liên tục và không bị gián đoạn bên dưới các phần RF. Mặt phẳng đất phân chia tạo ra đường quay trở lại dài hơn, quy nạp—và tệ hơn, hoạt động giống như một ăng-ten phát ra tiếng ồn. Nếu bạn phải định tuyến tín hiệu trên mặt phẳng mặt đất, hãy suy nghĩ kỹ. Thông thường, bạn không nên.

• Đường dây điện phải mang dòng điện một cách an toàn: Điều này có vẻ cơ bản nhưng chúng tôi thường thấy các thiết kế có đường dây điện 1A quá hẹp. Quy tắc của chúng tôi: sử dụng chiều rộng ít nhất 16 triệu (0,4 mm) cho dòng điện 1A. Bất cứ thứ gì mỏng hơn đều gây ra sụt áp và các vấn đề về nhiệt.

• Cách ly ăng-ten AIP: Nếu chip radar của bạn sử dụng thiết kế Ăng-ten trong gói (AIP), hãy đặc biệt chú ý đến khoảng hở giữa ăng-ten và mặt phẳng PCB. Việc tăng chiều cao lên lớp mặt đất đầu tiên—hoặc thêm các cấu trúc ký sinh—có thể làm giảm đáng kể sự phản xạ trên mặt đất làm biến dạng mô hình bức xạ của bạn.

Bước 3: Sản xuất có kỷ luật – Kiên định là tất cả

Một thiết kế tuyệt vời sẽ vô giá trị nếu bạn không thể sản xuất nó một cách đáng tin cậy. Đây là nơi nhiều dự án vấp ngã và là nơi đầu tư của chúng tôi vào năng lực sản xuất tiên tiến mang lại kết quả.

Tiêu chuẩn sản xuất của chúng tôi:

• Khả năng SMT/DIP nâng cao: Chúng tôi được trang bị để xử lý các gói BGA/QFN 0201 thụ động và bước sóng 0,4mm. Nếu người chế tạo của bạn không thể làm điều này, hãy bỏ đi.

• Tuân thủ IPC: Chúng tôi tuân theo IPC-6012 (chứng chỉ PCB cứng nhắc) và IPC-A-610 (khả năng chấp nhận của các bộ phận lắp ráp điện tử) làm đường cơ sở không thể thương lượng.

• Kiểm tra chức năng RF 100% (FCT): Điều này rất quan trọng. AOI và ICT phát hiện các vấn đề về hàn và kết nối nhưng không đo được hiệu suất RF. Chúng tôi kiểm tra từng bảng mạch để xác định phạm vi phát hiện, độ nhạy và cường độ tín hiệu. Đây là cách chúng tôi nắm bắt—và loại bỏ—sự khác biệt giữa các lô trước khi bảng được xuất xưởng.

Quản lý năng lượng cho các thiết kế chạy bằng pin: Đối với khóa thông minh, cảm biến và máy dò radar IoT, mức tiêu thụ điện năng ở chế độ ngủ là một chiến trường quan trọng. Thiết kế của chúng tôi tận dụng PMIC với dòng điện tĩnh cực thấp và cấu trúc liên kết nguồn được tối ưu hóa cẩn thận để đạt được dòng điện ngủ ở mức microamp.

Bước 4: Học từ sai lầm của người khác – Và kinh nghiệm của chúng ta

Bạn không cần phải tự mình mắc mọi lỗi lầm. Đây là những gì chúng tôi đã học được từ hàng nghìn dự án radar:

• Bắt đầu với Thiết kế tham chiếu—Nhưng hãy hiểu lý do tại sao nó hoạt động: Các thiết kế tham chiếu từ TI, Infineon, NXP và những thiết kế khác tồn tại đều có lý do. Chúng đã được chứng minh. Chúng tôi coi chúng như điểm khởi đầu chứ không phải là một gợi ý. Khi chúng tôi đề xuất sửa đổi—dù thêm bộ cách ly hay thay đổi giá trị tụ điện—chúng tôi xác thực mọi thay đổi bằng thử nghiệm mô phỏng và nguyên mẫu.

• Chú ý những thay đổi "nhỏ": Chúng tôi từng thấy một thiết kế trong đó việc thêm tụ tách rời 12pF trên đường dây SPI gây ra sự bất thường về biên độ ADC. Nguyên nhân sâu xa? Độ nảy của mặt đất và vị trí đặt nắp, không phải bản thân tụ điện. Bài học: coi mọi thay đổi là quan trọng cho đến khi được chứng minh ngược lại.

• Khi nghi ngờ, hãy bắt đầu với một mô-đun: Nếu nhóm của bạn chưa quen với thiết kế RF, hãy cân nhắc bắt đầu với một mô-đun radar đã được thiết lập (chẳng hạn như các thiết kế 24GHz dựa trên ICL1112 hoặc tương tự). Các mô-đun này đã giải quyết được các thách thức về ăng-ten, giao diện RF và băng tần cơ sở. Bạn có thể tích hợp chúng vào hệ thống của mình với rủi ro thấp hơn nhiều.
