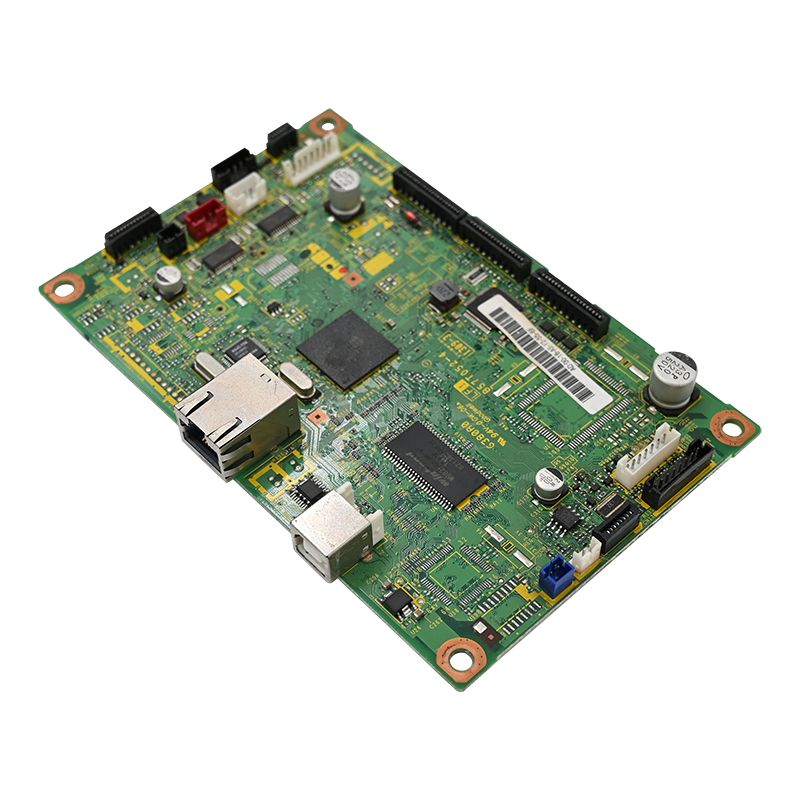

10 sự thật thú vị về PCBA của máy quét PCB mà hầu hết các kỹ sư phần cứng đều phải học một cách chăm chỉ

Cắm máy quét obd và điện thoại của bạn sẽ sáng lên với số vòng quay động cơ, nhiệt độ nước làm mát và mã lỗi. Nó trông đơn giản như việc cắm một ổ USB.

Nhưng nếu bạn cho rằng PCBA bên trong chỉ là một "bộ chuyển đổi giao thức hỗ trợ Bluetooth", thì bạn đang đánh giá thấp những gì có trong thiết bị điện tử ô tô. Dưới đây là 10 sự thật phũ phàng và lạnh lùng vềMáy quét PCBAthiết kế và sản xuất - loại sự thật không được đưa vào bảng dữ liệu mà hoàn toàn biến nó thành những thất bại tại hiện trường.

1. Ba chân cắm trên đầu nối USB-II đã được "dành riêng" hơn 25 năm

Đầu nối Obd-II có 16 chân. Tiêu chuẩn xác định rõ ràng một vài trong số chúng:

• Chân 4 — Mặt đất khung gầm

• Chân 5 — Mặt đất tín hiệu

• Chân 16 — Nguồn pin (luôn bật, bất kể vị trí phím đánh lửa)

• Chân 6 và Chân 14 — CAN_H và CAN_L (giao thức thống trị kể từ năm 2008)

• Chân 7 — K-Line (ISO 9141-2 / KWP2000, được tìm thấy trên các xe cũ ở Châu Âu và Châu Á)

• Chân 2 và Chân 10 — SAE J1850PWM (Ford) / VPW (GM)

Và sau đó là những người khác:

Các chân 1, 3, 8, 9, 11, 12 và 13 - chính thức được chỉ định là "tùy ý của nhà sản xuất".

Mercedes có thể sử dụng Chân 1 làm tín hiệu đánh thức. GM có thể định tuyến CAN tốc độ thấp thông qua Chân 12. Volkswagen có thể dành Chân 3 cho một kênh chẩn đoán cụ thể để truy cập mô-đun túi khí.

Sự thật phũ phàng: PCBA chỉ định tuyến CAN (Chân 6/14) và K-Line (Chân 7) sẽ vượt qua cuộc kiểm tra khí thải và đọc RPM của động cơ tốt. Tuy nhiên, để truy cập dữ liệu cảm biến góc lái, thông tin bơm ABS hoặc bộ nhớ mô-đun túi khí - những chẩn đoán "nâng cao" đó thường đi qua các chốt tùy ý của nhà sản xuất. Nếu PCBA không có dấu vết được định tuyến tới chúng thì sẽ không có bản cập nhật OTA chương trình cơ sở nào mở khóa được chức năng đó. Hỗ trợ phần cứng là một cánh cửa một chiều.

2. Cùng một chipset, bố cục PCB khác nhau — Khác biệt tới 30% trong phạm vi phủ sóng của xe

Hai PCBA sử dụng cùng một MCU và cùng một bộ thu phát CAN. Một kết nối hoàn hảo với một chiếc BMW 2015. Người kia không thiết lập được giao tiếp.

Thủ phạm thường nằm ở một chi tiết: Kiểm soát trở kháng vi sai CAN.

CAN bus yêu cầu trở kháng chênh lệch 100Ω ± 10%. Nếu chiều rộng và khoảng cách vết được tính toán sai và trở kháng trượt xuống 85Ω hoặc 115Ω thì sẽ xảy ra hiện tượng phản xạ tín hiệu. Sơ đồ mắt đóng lại. Ở tốc độ thấp (250 kbps, điển hình của các loại xe cũ), hệ thống vẫn có thể hoạt động. Nhưng trên các phương tiện ở Châu Âu sau năm 2015 chạy CAN-FD ở tốc độ 2 Mbps hoặc thậm chí 5 Mbps - một bo mạch không khớp trở kháng sẽ không thể bắt tay được.

Sự thật phũ phàng: Nhiều máy quét giá rẻ tuyên bố "tương thích với tất cả các loại xe đời 1996 và mới hơn" sử dụng lại các tệp Gerber giống nhau trên nhiều thế hệ sản phẩm, với tối ưu hóa trở kháng bằng 0 cho các giao thức tốc độ cao hơn. Chúng hoạt động hoàn hảo trên một chiếc Toyota cũ nhưng thậm chí sẽ không nhận dạng được trên một chiếc Mercedes mới — không phải vì phần sụn sai mà vì các dấu vết PCB về mặt vật lý không đúng thông số kỹ thuật.

3. Phạm vi đầu vào 9V–36V không phải là về "Khả năng tương thích phổ quát" - Mà là về sự sống còn

Chân 16 trên đầu nối USB lấy điện trực tiếp từ ắc quy của xe. Trên hệ thống 12V, đầu ra máy phát điện chạy trong khoảng từ 13,8V đến 14,4V. Trên xe thương mại 24V, điện áp hoạt động bình thường nằm trong khoảng từ 27V đến 29V.

Nhưng điện áp ở trạng thái ổn định không phải là mối đe dọa. Quá độ là:

• Việc ngắt kết nối pin trong khi máy phát điện đang quay sẽ tạo ra các xung đột biến tải cảm ứng từ 60V đến 100V.

• Bộ điều chỉnh điện áp bị hỏng có thể khiến điện áp bus tăng vọt trên 36V.

• Khởi động với cực cáp không chính xác - hoặc kết nối hệ thống 24V với xe 12V - có thể cấp nguồn 24V đầy đủ trực tiếp vào cổngOBD.

Sự thật phũ phàng: Diode TVS ở đầu vào nguồn PCBA thường được chọn với điện áp đánh thủng trong khoảng từ 30V đến 33V. Chọn quá thấp — và TVS sẽ bị kẹp trong quá trình vận hành hệ thống 24V bình thường, làm cháy chính nó và các mạch hạ lưu. Chọn quá cao — và TVS không hoạt động cho đến khi bộ chuyển đổi DC-DC đã bị hỏng. Giá trị này không được tìm thấy trong bất kỳ thiết kế tham chiếu nào. Nó xuất phát từ việc đo dạng sóng điện áp cổng USB thực tế trên hàng chục mẫu xe. Bảng dữ liệu sẽ không cho bạn biết điều đó.

4. Nút thắt cổ chai tuổi thọ thực sự của các chân USB không phải là chu kỳ chèn - Đó là sự mệt mỏi do rung động

Thông số kỹ thuật mua hàng thường nêu rõ "5000 chu kỳ chèn" cho đầu nốiOBD. Nhưng việc thu hồi tại hiện trường lại kể một câu chuyện khác: các chốt không bị mòn — các mối hàn bị nứt.

Cơ chế rất đơn giản:

Cổng obd được gắn vào khung kim loại của xe dưới bảng điều khiển. Khi xe va chạm mạnh cổng sẽ rung theo khung xe. Thân máy quét (đặc biệt là các mẫu nặng hơn có màn hình và pin) treo ở đầu bên kia của 16 chân đó, hoạt động như một cánh tay đòn đúc hẫng.

Mỗi cú va chạm tốc độ sẽ chuyển thành một chu kỳ ứng suất uốn tại mối hàn. Một năm lái xe hàng ngày = khoảng 10.000 lần va chạm tốc độ = 10.000 chu kỳ mệt mỏi.

Sự thật phũ phàng: Yếu tố thực sự quyết định tuổi thọ của đầu nối USB không phải là độ dày mạ vàng trên các chân — mà là trọng tâm của vỏ máy quét và sự phân bổ trọng lượng của PCBA. Việc đặt MCU và pin gần đầu phích cắm hơn và đặt màn hình ra xa hơn sẽ dịch chuyển trọng tâm về phía trước, giảm đáng kể mô men uốn trên các chân cắm. Một số thiết kế bổ sung thêm các lỗ lắp trên PCBA và sử dụng giá đỡ kim loại bên trong vỏ để chia sẻ tải. Điều này có thể nhìn thấy ngay khi bạn mở vỏ - và nó cho bạn biết ngay lập tức liệu nhà thiết kế có hiểu về kỹ thuật cơ khí hay chỉ kỹ thuật điện hay không.

5. Dòng điện ngủ của bộ thu phát CAN có thể làm cạn kiệt ắc quy xe trong vòng chưa đầy ba tháng

Nhiều máy quét obd được cắm vô thời hạn. Chủ sở hữu quên họ đang ở đó.

Trong PCBA được thiết kế tốt, MCU chuyển sang chế độ ngủ sâu và bộ thu phát CAN chuyển sang chế độ chờ. Tổng dòng điện chờ của bo mạch phải nằm trong khoảng từ 50 µA đến 100 µA.

Tuy nhiên, nếu bộ thu phát không được định cấu hình ở chế độ chờ (hoặc chương trình cơ sở không kích hoạt đúng cách), thì bộ thu phát vẫn ở chế độ nghe chủ động, rút ​​ra từ 5 mA đến 10 mA. Nhân 5 mA với 24 giờ với 90 ngày — tức là dung lượng pin là 10,8 Ah. Ắc quy xe khách thông thường có dung lượng từ 50 Ah đến 60 Ah.

Sự thật phũ phàng: Chân 16 trên đầu nối USB luôn bật nguồn pin, không được bật qua bộ đánh lửa. Bất kỳ máy quét nào được cắm vào đều tiêu thụ điện 24/7, 365 ngày một năm. Sự chênh lệch dòng điện ở chế độ chờ chỉ 0,1 mA có thể là sự khác biệt giữa một máy quét vẫn có thể cắm điện và một máy quét âm thầm tiêu hao pin trong hơn ba tháng. Thông số này hiếm khi được đo lường trong quá trình R&D — nhưng nó là yếu tố đóng góp hàng đầu vào việc trả lại tiền bảo hành.

6. Tụ điện cấp ô tô tồn tại lâu hơn cấp thương mại với hệ số 10 trong các ứng dụng Obd

Lấy hai tụ MLCC 100 µF/25V:

Máy quét obd được cắm vào xe vào mùa hè: nhiệt độ trong cabin có thể lên tới 70°C khi cửa sổ đóng. Thêm tính năng tự sưởi ấm từ PCBA, nhiệt độ bên trong tụ điện dễ dàng vượt quá 85°C.

Ở nhiệt độ này, các tụ điện cấp thương mại xuống cấp nhanh chóng — chất điện phân cạn kiệt, điện dung giảm, ESR tăng và gợn sóng đường ray điện tăng đến mức MCU đặt lại ngẫu nhiên.

Sự thật phũ phàng: Việc nâng cấp tất cả các tụ điện lên cấp AEC-Q200 sẽ tốn thêm khoảng $0,50 mỗi bảng — chưa đến 2% tổng chi phí BOM. Việc bỏ qua quá trình nâng cấp đó có thể tăng gấp đôi tỷ lệ lỗi trường. Nhưng đây chính xác là góc bị cắt khi bộ phận mua hàng nói rằng "chỉ phù hợp với định mức điện dung và điện áp." Các chuyên gia thực sự yêu cầu chứng chỉ AEC-Q200 và báo cáo thử nghiệm tuổi thọ tải ở nhiệt độ cao — không chỉ trang bảng dữ liệu.

7. "FR-4" không phải là thông số kỹ thuật của vật liệu - Đó là xếp hạng về tính dễ cháy

Máy quét obd thấy cực lạnh, nhất là ở thị trường phía bắc.

Canada, Scandinavia, Đông Bắc Trung Quốc – Nhiệt độ mùa đông -30°C là điều bình thường. Trong quá trình khởi động ở nhiệt độ lạnh, PCBA sẽ chịu sốc nhiệt từ -30°C xuống nhiệt độ dưới mui xe trong vòng vài phút.

Tấm laminate FR-4 tiêu chuẩn có Tg (nhiệt độ chuyển thủy tinh) từ 130°C đến 140°C - có vẻ đủ ở dòng cao cấp. Nhưng ở cấp độ thấp, nhựa epoxy tiêu chuẩn trở nên giòn ở nhiệt độ dưới -25°C. Độ bám dính giữa miếng đồng và chất nền bị suy giảm. Sau vài chục chu kỳ nhiệt lạnh, các vết nứt vi mô có thể hình thành dưới các viên hàn BGA — dẫn đến các lỗi ngắt quãng xuất hiện dưới dạng "không kết nối khi lạnh nhưng hoạt động tốt khi được làm nóng".

Sự thật phũ phàng: "FR-4" chỉ là mức xếp hạng về khả năng dễ cháy — nó không nói lên điều gì về độ tin cậy về nhiệt. Các vật liệu PCB thực sự dành cho ô tô (chẳng hạn như dòng Shengyi S1000-2M hoặc Taiyo TUC) không chỉ được xác định bởi Tg mà còn bởi CTE (hệ số giãn nở nhiệt), Td (nhiệt độ phân hủy) và điện trở CAF (sợi anốt dẫn điện). Quan trọng nhất, chúng phải vượt qua 1.000 chu kỳ sốc nhiệt từ -40°C đến +125°C. Thông số mua hàng chỉ đơn giản ghi "FR-4" là vô nghĩa. Việc yêu cầu loại gỗ cụ thể và tên nhà cung cấp là điểm khác biệt giữa những người mua có hiểu biết với những người còn lại.

8. Chân 4 và Chân 5 là hai chân tiếp đất riêng biệt - Chúng không nên gắn với nhau trên bảng

Chân 4 là nối đất khung máy (cấp nguồn). Chân 5 là nối đất tín hiệu (tham chiếu cảm biến) . Về phía phương tiện, chúng được kết nối với nhau — nhưng thông qua những con đường khác nhau:

• Chân 4 mang dòng điện cao và có điện áp rơi trên đường trở về của nó.

• Chân 5 mang dòng điện không đáng kể và đóng vai trò làm tham chiếu cho các tín hiệu mức thấp.

Nếu PCBA rút ngắn Chân 4 và Chân 5 cùng nhau ở đầu nối thì hậu quả là nhiễu trên mặt phẳng tín hiệu sẽ tăng lên — điều này làm tăng điện áp ở chế độ chung của bộ thu phát CAN và làm giảm tỷ lệ lỗi bit.

Sự thật phũ phàng: Thiết kế PCBA tốt sẽ định tuyến Chân 4 và Chân 5 riêng biệt trở lại mặt phẳng nối đất chính, bằng kết nối một điểm thông qua hạt ferit hoặc điện trở 0Ω tại điểm vào nguồn. Chi tiết đơn lẻ này cải thiện đáng kể tỷ lệ tín hiệu trên nhiễu CAN. Sơ đồ tham khảo hầu như luôn hiển thị chính xác. Nhưng trong quá trình Bố cục, nhiều kỹ sư rút ngắn chúng lại với nhau để tiết kiệm không gian định tuyến — một lỗi không thể nhìn thấy trên sơ đồ nhưng không thể nhầm lẫn trong thử nghiệm EMC.

9. Trên một số phương tiện, chân 16 không phải là kết nối ắc quy "thuần túy"

Trên hầu hết các loại xe, Chân 16 kết nối trực tiếp với cực dương của ắc quy thông qua cầu chì.

Tuy nhiên, trên một số kiểu máy nhất định của Mỹ và Đức, nhà sản xuất lắp một điốt hoặc điện trở nhiệt PTC nối tiếp với Chân 16 — để ngăn dòng điện ngược và bảo vệ mạchOBD.

Điều này có nghĩa là:

• Máy quét nhận thấy điện áp pin thấp hơn 0,3V đến 0,7V so với thực tế (do sụt giảm điện áp chuyển tiếp đi-ốt).

• Nếu ngưỡng khóa điện áp thấp (UVLO) của PMIC được đặt quá cao — chẳng hạn như tắt dưới 10V — thì máy quét có thể không khởi động được trong điều kiện khởi động nguội hoặc không hoạt động ở mức thấp.

Sự thật phũ phàng: Một số máy quétOBD rất "kén chọn về phương tiện" - chúng hoạt động trên một mẫu của một mẫu chứ không phải trên một phương tiện giống hệt nhau từ cùng một dây chuyền sản xuất. Nguyên nhân sâu xa thường bắt nguồn từ sự sụt giảm diode chính xác này. Các kỹ sư phần cứng có kinh nghiệm đặt ngưỡng PMIC UVLO dưới 7V — đảm bảo máy quét khởi động ngay cả trong điều kiện kết hợp khắc nghiệt nhất giữa hiện tượng sụt giảm điốt, sụt điện áp và suy giảm pin ở nhiệt độ lạnh. Hầu hết các nhà thiết kế sao chép UVLO 10V của thiết kế tham chiếu và không bao giờ nghĩ đến nó nữa — cho đến khi có khiếu nại tại hiện trường.

10. Không phải tất cả các bài kiểm tra chức năng đều được tạo ra như nhau

MọiMáy quét PCBAtrải qua thử nghiệm chức năng (FCT) trên dây chuyền sản xuất trước khi vận chuyển. Nhưng "kiểm tra chức năng" có thể có nghĩa rất khác nhau:

Sự thật phũ phàng: Kiểm tra mẫu cố định chỉ xác minh "các chân của bộ thu phát không được hàn ngược". Kiểm tra dạng sóng xác minh rằng khớp trở kháng, điện trở đầu cuối, mối hàn TVS và cực tính cuộn cảm ở chế độ chung đều chính xác — bởi vì mọi sự cố ở lớp vật lý đều để lại dấu hiệu trên dạng sóng: biên độ thấp, độ lệch chế độ chung hoặc các biên chậm. Việc một nhà máy có thực hiện kiểm tra dạng sóng hay không là yếu tố dự báo mạnh nhất về việc "đạt QC của nhà máy" so với "hoạt động trên xe của khách hàng". Và sự khác biệt về chi phí? Chủ yếu là ở độ phức tạp của thiết kế thiết bị thử nghiệm và thời gian chu kỳ của trạm thử nghiệm. Các nhà cung cấp sẵn sàng đầu tư ở đây là những nhà cung cấp hiểu rõ độ tin cậy của hiện trường.

Một máy quét PCBA PCB được thiết kế phù hợp không bao giờ đơn giản như "hàn các bộ phận và nó hoạt động".

Từ chân nào trong số 16 chân Obd được định tuyến và chân nào không được sử dụng - đến điện áp đánh thủng TVS chính xác được chỉ định theo vôn gần nhất; từ điều khiển trở kháng vi sai trên dấu vết CAN đến cấp AEC-Q200 trên mỗi tụ điện — mọi chi tiết đều xác định xem sản phẩm chỉ đơn thuần là "có chức năng" hay thực sự "đáng tin cậy". Cho dù nó tồn tại được ba tháng trên hiện trường hay vẫn được cắm vào cùng một phương tiện trong năm năm mà không bị ngắt kết nối.
