Câu trả lời ngắn gọn: Nó phụ thuộc vào đơn đăng ký của bạn

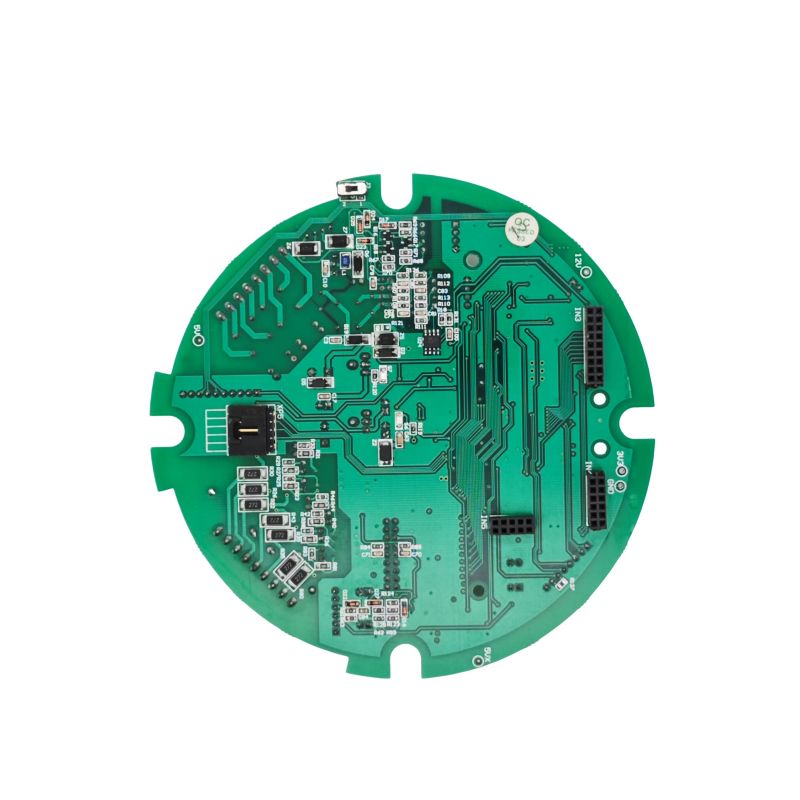

Với 20 năm kinh nghiệm trong lĩnh vực điện tử công suất và phân tích lỗi trên các bộ truyền động công nghiệp, bộ điều khiển EV và hệ thống servo, tôi đã ghi lại cách các quyết định hàn tạo ra hoặc phá vỡ độ tin cậy của điều khiển động cơ. Hướng dẫn này cung cấp dữ liệu kỹ thuật, bảng so sánh và các đề xuất đã được thử nghiệm tại hiện trường.

Hàn không chì là bắt buộc đối với hầu hết các sản phẩm điều khiển động cơ thương mại vận chuyển đến các thị trường được quản lý (EU, Trung Quốc, Hàn Quốc). Tuy nhiên, có những miễn trừ đối với các ứng dụng dưới mui xe ô tô, hàng không vũ trụ và một số bộ truyền động công nghiệp nhất định nơi độ tin cậy cao hơn các yêu cầu quy định.

Sự khác biệt về mặt kỹ thuật: Chất hàn có chì và không chì

Việc hiểu rõ các đặc tính của vật liệu sẽ giải thích tại sao quyết định này lại quan trọng đối với PCBA điều khiển động cơ.

Thành phần hợp kim & điểm nóng chảy

So sánh độ tin cậy cơ học

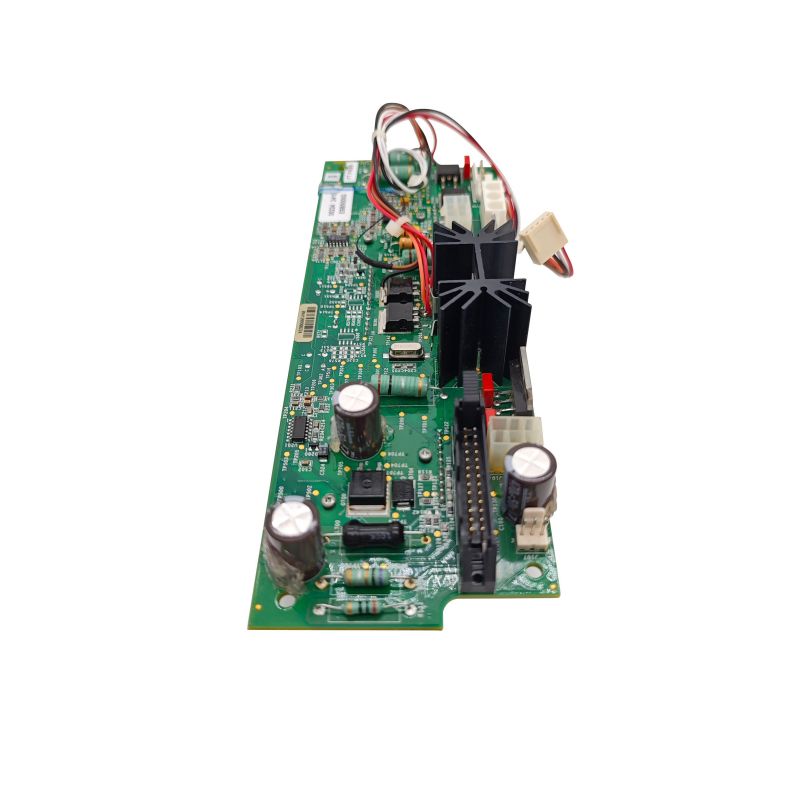

Tại sao PCBA điều khiển động cơ phải đối mặt với những thách thức hàn độc đáo

Kinh nghiệm lắp ráp điều khiển động cơ nhấn mạnh rằng hầu hết PCB không bao giờ gặp phải. Ba yếu tố này làm cho sự lựa chọn hàn trở nên quan trọng.

1. Môi trường có độ rung cao

Bộ điều khiển động cơ được gắn trực tiếp trên máy bơm, máy nén hoặc xe điện chịu sự kích thích cơ học liên tục. Một nghiên cứu được ghi lại đã so sánh các PCBA giống hệt nhau với chất hàn có chì và không có chì:

- Lắp ráp chì:Thất bại lần đầu sau 40 giờ rung ngẫu nhiên 6g (gãy chân thành phần)

- Lắp ráp không chì:Chế độ lỗi tương tự chỉ sau 4 giờ rung động giống hệt nhau

Nguyên nhân? Chất hàn không chì làm giảm độ dẻo. Khi khớp không thể uốn cong, ứng suất rung sẽ tập trung vào dây dẫn của bộ phận, gây ra gãy sớm.

2. Đạp xe ở nhiệt độ cực cao

Ổ đĩa động cơ tạo ra nhiệt. Sau đó động cơ dừng lại. Sau đó họ bắt đầu lại. Một ổ đĩa công nghiệp điển hình có chu kỳ từ -40°C đến +125°C hàng nghìn lần.

Hàn chìđiều chỉnh sự không khớp CTE (hệ số giãn nở nhiệt) giữa các thành phần và PCB thông qua độ dẻo.

Hàn không chìtạo thành các hợp chất liên kim loại (IMC) dày hơn, giòn hơn ở bề mặt tiếp xúc. Sự tăng trưởng IMC quá mức sẽ làm suy yếu giao diện và đẩy nhanh quá trình bắt đầu bẻ khóa.

3. Dòng điện cao và hệ thống sưởi Joule

PCBA điều khiển động cơ mang dòng điện liên tục từ 5A đến 200A+. Mỗi mối hàn đều tự nóng lên do tổn thất I2R.

Sự khác biệt chính không phải là lực cản mà là cách khớp xử lý ứng suất luân chuyển nhiệt theo thời gian.

Khi bạn PHẢI sử dụng chất hàn không chì

Các yêu cầu pháp lý để lại rất ít chỗ cho sự lựa chọn trong những tình huống này.

Thị trường tuân thủ RoHS

EU, Trung Quốc, Hàn Quốc và nhiều khu vực pháp lý khác hạn chế chì trong thiết bị điện tử ở mức 0,1% trọng lượng của vật liệu đồng nhất. Các sản phẩm được bán ở những thị trường này phải sử dụng chất hàn không chì trừ khi áp dụng miễn trừ cụ thể.

Điều khiển động cơ tiêu dùng và thương mại

Thiết bị gia dụng (máy giặt, quạt HVAC, máy nén tủ lạnh)

Dụng cụ điện có động cơ truyền động

Bộ điều khiển HVAC thương mại

Robotics cho mục đích phi công nghiệp

Sản xuất hướng tới xuất khẩu

Nếu bạn sản xuất PCBA điều khiển động cơ để phân phối toàn cầu, việc duy trì các dây chuyền sản xuất có chì và không có chì riêng biệt sẽ tạo ra sự phức tạp về hàng tồn kho và rủi ro về chất lượng. Xử lý thống nhất không có chì là sự lựa chọn thiết thực.

Khi nào bạn có thể biện minh cho chất hàn có chì (Miễn trừ)

Một số ứng dụng nhất định đủ điều kiện được miễn trừ RoHS hoặc hoàn toàn nằm ngoài phạm vi quy định.

Thiết bị điện tử dưới mui xe ô tô

Miễn trừ 7(c)-I(có hiệu lực ít nhất đến năm 2026) cho phép sử dụng chì trong các thiết bị điện tử ô tô có độ tin cậy cao trong đó các giải pháp thay thế không chứa chì thiếu độ tin cậy đã được chứng minh.

Dữ liệu thực tế từ các nhà cung cấp Cấp 1 cho thấy:

• Các khớp không có chì trong bộ điều khiển động cơ cho thấy vết nứt bắt đầu sớm hơn trong chu trình nhiệt
• Sự hình thành râu thiếc trên lớp hoàn thiện bằng thiếc nguyên chất tạo ra rủi ro đoản mạch trong ECU kín
• Nhiều OEM ô tô tiếp tục chỉ định chất hàn có chì cho các mô-đun quan trọng về an toàn

Hàng không vũ trụ và quân sự

Miễn trừ hoàn toàn. Chất hàn không chì không cần thiết cho các ứng dụng hàng không, quốc phòng hoặc không gian. Các lĩnh vực này tiếp tục sử dụng Sn63/Pb37 dựa trên dữ liệu đáng tin cậy trong nhiều thập kỷ.

Bộ truyền động động cơ công nghiệp (Yêu cầu tuổi thọ trên 10 năm)

Khi bộ điều khiển động cơ phải hoạt động hơn 15 năm trong nhà máy không có điều hòa (môi trường xung quanh -20°C đến +70°C), chất hàn chì vẫn là lựa chọn thận trọng. Dữ liệu về độ mỏi nhiệt dài hạn của chất không chì trong những điều kiện này vẫn đang được phát triển.

Thiết bị y tế (Không thể cấy ghép)

Có những ngoại lệ đối với nhiều thiết bị điện tử y tế trong đó độ tin cậy ảnh hưởng trực tiếp đến sự an toàn của bệnh nhân.

Phụ tùng sửa chữa và thay thế

PCBA thay thế cho thiết bị hàn chì hiện có nên sử dụng chất hàn chì để duy trì khả năng tương thích luyện kim với các mối nối và bộ phận hiện có.

Những cân nhắc về thành phần quan trọng đối với PCBA điều khiển động cơ

Không phải tất cả các bộ phận đều chịu được nhiệt độ hàn không chì. Năm loại này đòi hỏi sự chú ý đặc biệt.

1. Linh kiện nhạy cảm với nhiệt độ

Đỉnh nóng chảy lại không chì ở 245°C đến 260°C—cao hơn đáng kể so với nhiệt độ 220°C đến 230°C của chì.

2. Các thành phần có lớp hoàn thiện bằng thiếc nguyên chất

Lớp hoàn thiện bằng thiếc nguyên chất (phổ biến trên các bộ phận không chứa chì) có thể phát triển các sợi dẫn điện theo thời gian—một rủi ro nghiêm trọng đối với bộ điều khiển động cơ có khoảng cách giữa các bộ phận quá chật hẹp.

Các chiến lược giảm nhẹ:

- Chỉ định lớp hoàn thiện NiPdAu hoặc thiếc-bismuth mờ thay vì thiếc nguyên chất

- Áp dụng lớp phủ phù hợp trên tất cả các mối hàn

- Tránh dùng thiếc nguyên chất trên các linh kiện ở khu vực có mật độ dân cư cao

3. Kho linh kiện có chì hiện có

Việc sử dụng các bộ phận hàn có chì (ví dụ: dây dẫn mạ SnPb) trong quy trình lắp ráp không có chì sẽ tạo raquá trình không tương thích:

Lớp hoàn thiện thành phần nóng chảy ở 183°C, nhưng chất hàn không chì cần nhiệt độ 245°C+

Lớp hoàn thiện của thành phần có thể bị oxy hóa hoặc hòa tan trước khi hình thành mối hàn

Kết quả: các khớp nối không chắc chắn, khiếm khuyết ở đầu gối và hỏng hóc tại hiện trường

Luật lệ:Sử dụng các bộ phận được xếp hạng phù hợp với quá trình hàn mà họ sẽ gặp phải.

Thực hành tốt nhất cho PCBA điều khiển động cơ không chì

Nếu yêu cầu không có chì, những phương pháp này sẽ tối đa hóa độ tin cậy.

Lựa chọn hoàn thiện bề mặt PCB

Sự giới thiệu:ENIG cung cấp khả năng làm ướt tốt nhất và thời hạn sử dụng lâu nhất cho lắp ráp không chì.

Tối ưu hóa hồ sơ Reflow

Cấu hình phản xạ không chì được tối ưu hóa kém sẽ tạo ra các mối nối lạnh, khoảng trống và IMC giòn.

Giảm rung cho khớp không chì

Do độ dẻo giảm khi rung của chất không chì, hãy thực hiện các bước bổ sung sau:

1. Bầu/đóng gói:Đổ đầy vỏ xung quanh các bộ phận có khối lượng lớn (đầu nối, máy biến áp, tụ điện lớn) bằng hợp chất bầu silicon hoặc urethane. Điều này giúp chuyển ứng suất rung ra khỏi các mối hàn.

2. Các thành phần liên kết dính:Sử dụng keo epoxy hoặc silicone dưới các thiết bị gắn trên bề mặt lớn (cuộn cảm, tụ nhôm).

3. Giảm chiều cao bế tắc của thành phần:Các bộ phận cao với dây dẫn dài đóng vai trò là đòn bẩy rung. Chỉ định các thành phần cấu hình thấp nếu có thể.

Câu hỏi thường gặp về PCBA điều khiển động cơ

Dưới đây là ba câu hỏi kỹ thuật từ các nhà thiết kế và kỹ sư sản xuất bộ truyền động động cơ.

Câu hỏi 1: Tôi đang thiết kế bộ điều khiển động cơ xe điện cho nhà cung cấp ô tô Cấp 1. Tôi có thể sử dụng chất hàn không chì không?

MỘT:Có, nhưng với bài kiểm tra trình độ chuyên môn quan trọng. Hầu hết các nhà cung cấp ô tô Cấp 1 hiện đang sử dụng chất hàn không chì cho các thiết kế mới vì xe ở thị trường EU phải tuân thủ RoHS. Tuy nhiên, có những miễn trừ đối với các thiết bị điện tử dưới mui xe nơi dữ liệu về độ tin cậy không có chì vẫn chưa đầy đủ.

Kế hoạch trình độ chuyên môn của bạn phải bao gồm:

Lời khuyên thiết thực:Nhiều OEM ô tô tiếp tục chỉ định chất hàn có chì cho ECU dưới mui xe bằng cách sử dụng miễn trừ RoHS hiện có. Thảo luận với khách hàng của bạn trước khi cam kết không có chì. Nếu bắt buộc phải không có chì, hãy chỉ định lớp hoàn thiện bề mặt ENIG và lớp phủ phù hợp cho tất cả các cụm lắp ráp.

Câu hỏi 2: Ổ đĩa động cơ công nghiệp của tôi bị hỏng sau 18 tháng với các mối hàn bị nứt trên sáu MOSFET nguồn. Việc lắp ráp sử dụng chất hàn không chì SAC305. Điều gì đã xảy ra?

MỘT:Đây là một hư hỏng do mỏi nhiệt cổ điển. Đây là trình tự chẩn đoán:

Bước 1 – Kiểm tra vị trí vết nứt:Dưới kính hiển vi, hãy quan sát bề mặt tiếp xúc giữa dây dẫn MOSFET và miếng hàn phi lê. Nếu vết nứt chạy dọc theo lớp hợp chất liên kim loại (IMC), nghĩa là IMC đã trở nên quá dày trong quá trình chỉnh lại dòng chảy.

Bước 2 - Xem lại hồ sơ chỉnh sửa của bạn:Đối với SAC305, thời gian trên chất lỏng (TAL) tối đa là 60 đến 90 giây. Nếu TAL của bạn vượt quá 120 giây, độ dày IMC có thể vượt quá 10µm (vùng giòn bắt đầu trên 5µm).

Bước 3 - Đo độ tăng nhiệt độ tại miếng thoát nước MOSFET:Với camera hồng ngoại, đo nhiệt độ tấm đệm ở mức đầy tải. Nếu vượt quá 110°C thì delta chu trình nhiệt (ΔT) là quá lớn.

Bước 4 - Kiểm tra việc lắp một điểm:MOSFET cấp nguồn có miếng đệm nhiệt lớn (DPAK, D2PAK, TO-263) thiếu đường dẫn nhiệt hoặc có khoảng trống dưới miếng đệm sẽ gặp phải các điểm nóng. Chụp X-quang các khớp—khoảng trống trên 25% diện tích miếng đệm là không thể chấp nhận được.

Các bản sửa lỗi được đề xuất (theo thứ tự ưu tiên):

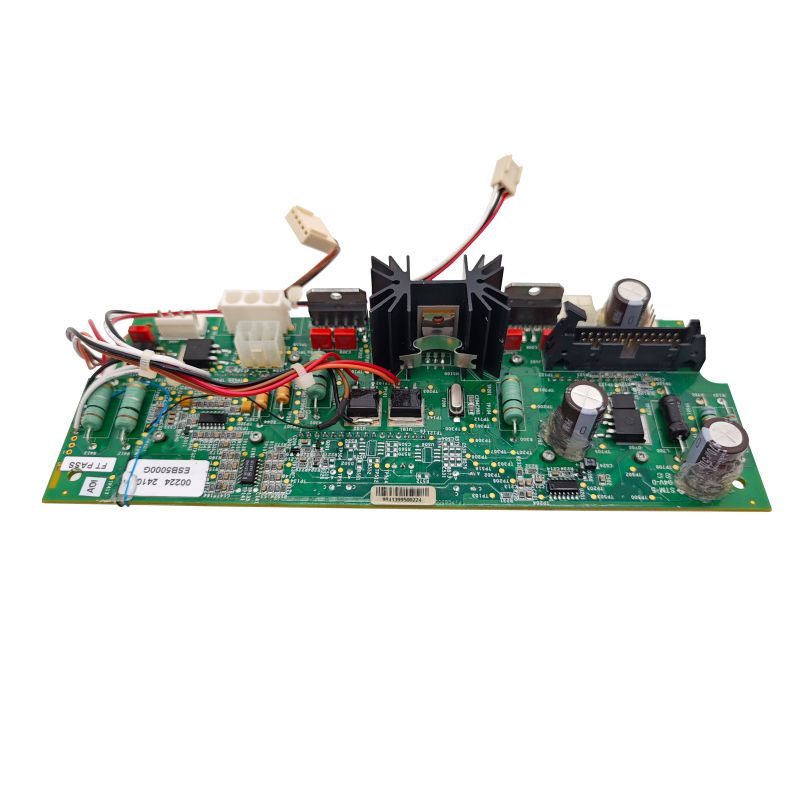

1. Giảm ∆T:Thêm một bộ tản nhiệt hoặc cải thiện luồng không khí để giữ cho tấm MOSFET ở mức dưới 90°C khi đầy tải.

2. Thêm vias nhiệt:Dưới mỗi miếng MOSFET, đặt một mảng vias 0,3mm (được lấp đầy và có nắp) để hút nhiệt vào mặt phẳng đất PCB.

3. Sử dụng hợp kim có hàm lượng bạc thấp:Hãy xem xét SAC105 (1% Ag) thay vì SAC305. Hàm lượng bạc thấp hơn làm tăng độ dẻo và khả năng chống mỏi nhiệt với chi phí là điểm nóng chảy cao hơn một chút.

4. Cắm MOSFET:Phủ hợp chất bầu dẫn nhiệt lên MOSFET. Điều này làm giảm ứng suất luân chuyển nhiệt và truyền nhiệt.

Câu hỏi 3: Tôi cần sửa chữa PCBA điều khiển động cơ ban đầu sử dụng chất hàn chì. Tôi có thể sử dụng chất hàn không chì để sửa chữa không?

MỘT:Về mặt kỹ thuật thì có, nhưng không được khuyến khích. Đây là lý do tại sao:

Bài toán 1 - Luyện kim hỗn hợp:Chất hàn không chì (SAC305) không kết hợp tốt với chất hàn có chì dư (Sn63/Pb37). Hợp kim thu được có điểm nóng chảy không thể đoán trước (thường là 190°C đến 210°C) và tạo thành các mối nối yếu, sần sùi dễ bị nứt.

Vấn đề 2 - Xung đột nhiệt độ:Để hàn chất hàn không chì chảy đúng cách, bạn cần có đầu mỏ hàn có nhiệt độ từ 370°C đến 400°C. Nhiệt độ này có thể:

Tách lớp đệm PCB khỏi chất nền FR4

Hư hỏng các linh kiện lân cận (đặc biệt là tụ điện)

Làm tan chảy các đầu nối nhựa gần đó

Giao thức sửa chữa được đề xuất:

Nếu bạn phải sử dụng chì không chì trên bảng có chì:Loại bỏ 100% vật hàn hiện có khỏi khu vực sửa chữa bằng trạm khử chân không. Kiểm tra dưới độ phóng đại—bất kỳ chất hàn chì nào còn sót lại sẽ làm nhiễm bẩn mối nối mới. Sau đó tiến hành hàn không chì ở nhiệt độ 370°C với chất hàn hoạt tính.

Ma trận quyết định: Có chì và không có chì cho PCBA điều khiển động cơ

Sử dụng bảng này để hướng dẫn lựa chọn hàn của bạn.

Hàn không chì là bắt buộc về mặt pháp lý đối với hầu hết các PCBA điều khiển động cơ được vận chuyển đến các thị trường được quản lý. Tuy nhiên, đặc tính vật liệu của hợp kim không chứa chì—độ giòn cao hơn, sự hình thành IMC dày hơn, rủi ro rỉ thiếc—tạo ra mối lo ngại thực sự về độ tin cậy trong các ứng dụng chu kỳ nhiệt và rung động cao.

Đối với các ứng dụng không có chì bắt buộc:

Sử dụng bề mặt hoàn thiện ENIG để làm ướt tốt nhất

Kiểm soát cấu hình chỉnh lại dòng chảy một cách cẩn thận (TAL 60-90 giây, đỉnh 245-260°C)

Thêm bầu hoặc chất kết dính cho các bộ phận có khối lượng lớn

Áp dụng lớp phủ phù hợp để giảm bớt râu thiếc

Đối với các ứng dụng đủ điều kiện được miễn trừ (nắp dưới ô tô, công nghiệp trên 10 năm, hàng không vũ trụ, y tế):

- Chất hàn chì (Sn63/Pb37) vẫn là tiêu chuẩn vàng về độ tin cậy

- Sự kết hợp giữa độ dẻo, khả năng chống rung và dữ liệu hiện trường hàng chục năm khó có thể thay thế

Để sửa chữa:Phù hợp với hợp kim hàn ban đầu. Luyện kim hỗn hợp tạo ra các mối nối không thể đoán trước và không đáng tin cậy.

Quyết định cuối cùng cân bằng giữa việc tuân thủ quy định với độ tin cậy của hiện trường. Đối với các sản phẩm tiêu dùng có tuổi thọ dự kiến ​​từ 3-5 năm, không chì là hoàn thiện và đáng tin cậy. Đối với các bộ điều khiển động cơ có yêu cầu cao về an toàn hoặc có tuổi thọ cao, hãy theo đuổi việc miễn trừ và sử dụng chất hàn có chì.
