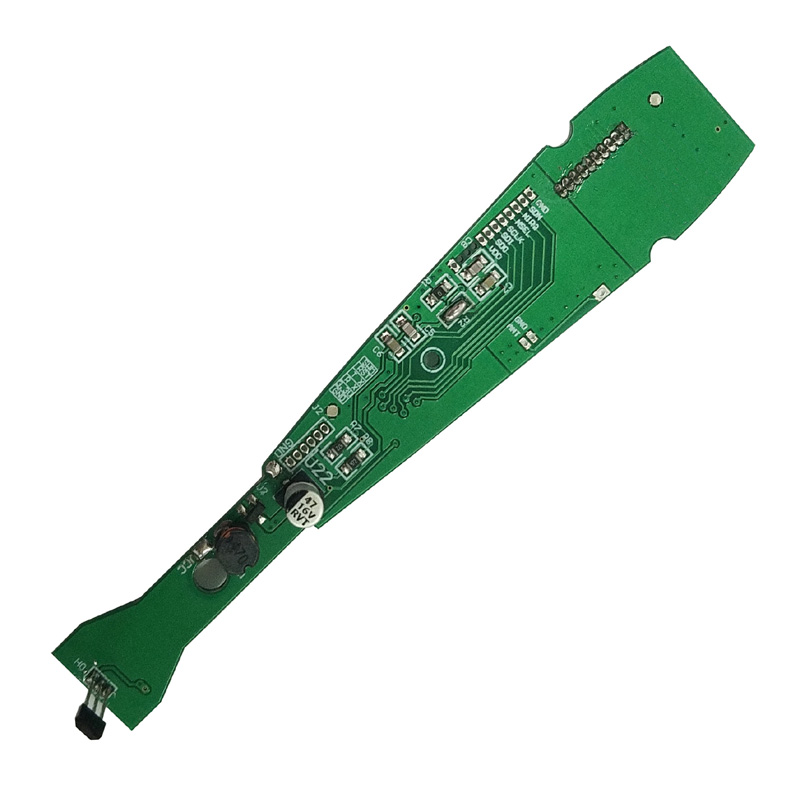

PCBA xe Rc

Điểm khác biệt cốt lõi cho PCBA xe RC

Không phải tất cả các thiết kế PCBA của xe RC đều hoạt động như nhau. Sáu yếu tố tạo nên sự khác biệt thực sự.

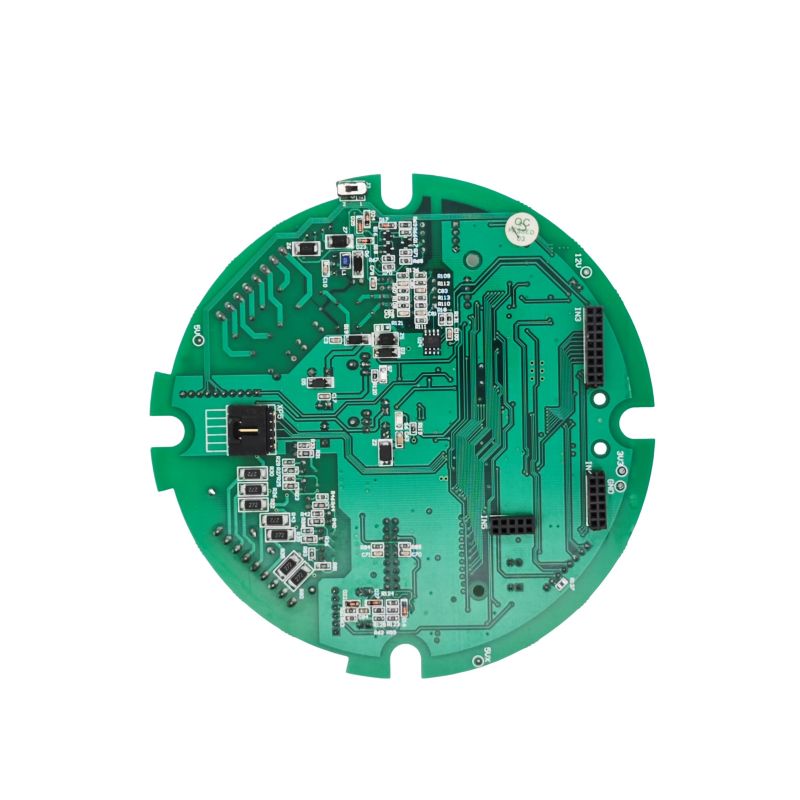

Giai đoạn dẫn động động cơ - Nơi mà hầu hết các thiết kế đều thất bại

Người tạo ra sự khác biệt: PCBA dành cho xe RC cấp độ sở thích sử dụng trình điều khiển MOSFET phía cao và phía thấp riêng biệt với thời gian chết có thể lập trình. Bảng đồ chơi sử dụng IC nửa cầu tích hợp sẽ quá nóng trong 2 phút sử dụng ngoài đường.

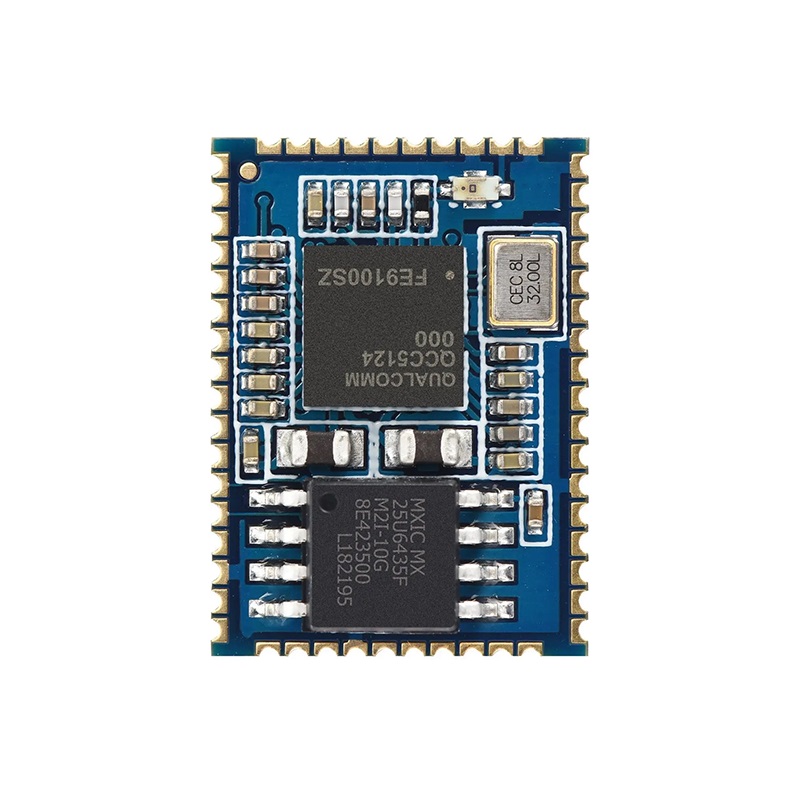

Độ nhạy và độ chọn lọc của máy thu vô tuyến

Người tạo ra sự khác biệt: PCBA xe RC chất lượng bao gồm một LNA (bộ khuếch đại tiếng ồn thấp) riêng biệt trước IC thu. Điều này tăng thêm 15 dB mức tăng mà không làm giảm tiếng ồn, cho phép điều khiển ở khoảng cách hơn 300 mét.

Sự khác biệt về quản lý năng lượng có vấn đề

Độ ổn định điện áp dưới tải động cơ xác định xem PCBA của xe RC có đặt lại trong khi tăng tốc mạnh hay không.

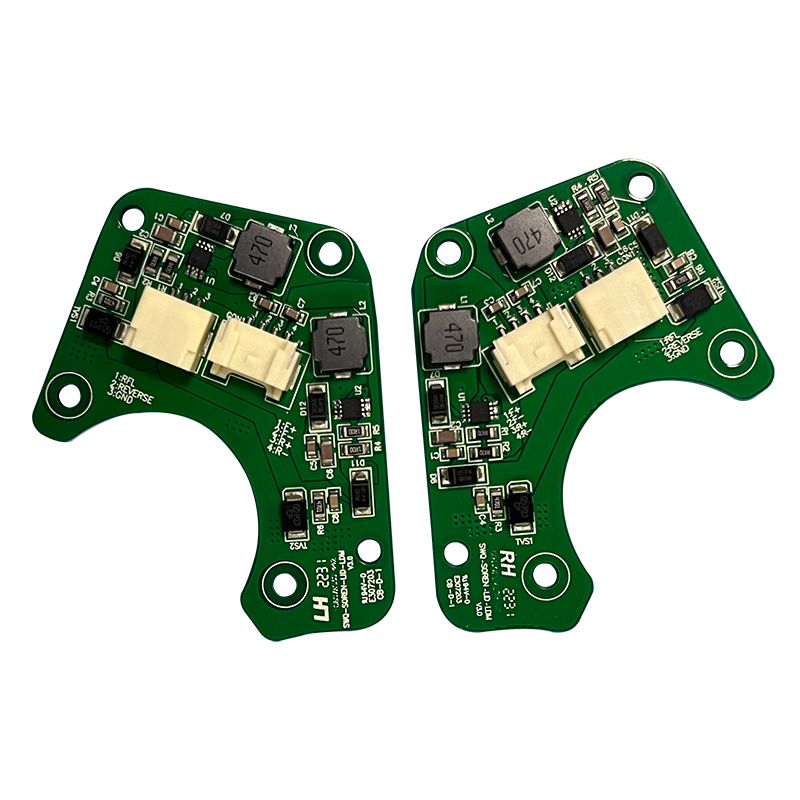

Đầu vào và điều chỉnh pin

Sự khác biệt quan trọng: MCU trên PCBA của ô tô RC phải duy trì hoạt động trong thời gian động cơ ngừng hoạt động làm giảm điện áp pin từ 8,4V xuống 5,0V trong 10 mili giây. Sử dụng bộ tăng áp hoặc bộ tụ điện lớn (ESC thấp 1000 µF) trên đường ray 5V.

Hiệu suất BEC (Mạch khử pin)

Sự khác biệt về bố cục và che chắn

Xe RC PCBA hoạt động bên trong khung nhựa với động cơ, dây điện và bánh răng quay. Tiếng ồn ở khắp mọi nơi.

Kỹ thuật cách ly tiếng ồn

Người tạo ra sự khác biệt: PCBA của ô tô RC chất lượng đặt phần RF ở một hòn đảo mặt đất riêng biệt được kết nối với mặt đất chính tại một điểm gần cực âm của ắc quy.

Vị trí tinh thể và dao động

- Giữ tinh thể 27 MHz (hoặc TCXO cho 2,4 GHz) cách dây động cơ ít nhất 15 mm

- Không có dấu vết kỹ thuật số chạy dưới tinh thể

- Vòng bảo vệ mặt đất xung quanh bộ dao động (qua đường khâu cứ sau 2 mm)

- Tụ tải phù hợp với thông số kỹ thuật tinh thể (±5 pF)

Sự khác biệt giữa phần sụn và vòng điều khiển

Riêng phần cứng không tạo nên sự khác biệt. Thuật toán điều khiển tách biệt những chiếc xe phản ứng nhanh với những chiếc xe chậm chạp.

Đường cong ga và lái

Thực hiện: MCU PCBA của ô tô RC phải chạy các vòng PID ở tần số tối thiểu 1 kHz. Vòng lặp 100 Hz tạo ra độ trễ đáng chú ý. Sử dụng Cortex-M4 hoặc tương tự với phần cứng tích lũy nhân lên.

An toàn dự phòng và đo từ xa

- Mất tín hiệu không an toàn-- Đặt ga về 0 sau 0,5 giây không có gói nào

- Pin yếu không an toàn-- Giảm ga xuống 50% ở mức 6.0V, cắt ở mức 5.5V

- đo từ xa tùy chọn-- Điện áp ắc quy, nhiệt độ động cơ, RSSI gửi về máy phát

PCBA dành cho ô tô RC chất lượng sẽ triển khai tính năng an toàn dự phòng trong phần cứng (bộ so sánh riêng biệt) chứ không chỉ trong phần mềm. Nếu MCU bị khóa, phần cứng sẽ kéo ga về 0.

Dung sai sản xuất và thử nghiệm

Sản xuất hàng loạt cho thấy sự khác biệt. Dung sai chặt chẽ tạo ra hiệu suất nhất quán.

Thông số sản xuất quan trọng

Giao thức kiểm tra chức năng

Mọi chiếc xe RC PCBA đều phải vượt qua:

1. Kiểm tra động cơ không tải-- Dòng điện < 1A, không có tiếng rên rỉ

2. Kiểm tra gian hàng-- 30A trong 2 giây, không tắt nhiệt

3. Kiểm tra phạm vi-- 100 mét trong trường mở với ăng-ten hướng xuống

4. Kiểm tra nhiễu- Vận hành đồng thời 10 bảng, không xung đột kênh

Câu hỏi thường gặp - Câu hỏi thường gặp về sự khác biệt PCBA của xe RC

Câu hỏi 1: Tại sao một số thiết kế PCBA của xe RC bị mất khả năng ghép nối sau một vụ va chạm, trong khi những thiết kế khác thì không?

MỘT:Sự khác biệt là ứng suất cơ học trên bộ dao động tinh thể. Một cú va chạm khiến xe dừng lại đột ngột tạo ra xung giảm tốc 200--500 G. Cú sốc này làm thay đổi tần số cộng hưởng của tinh thể thạch anh theo hai cách:

Sự thay đổi tần số do ứng suất cơ học-- Pha lê trống tạm thời biến dạng dưới lực G, làm thay đổi tần số cộng hưởng song song của nó lên tới 150 trang/phút. Nếu PLL của máy thu không thể theo dõi sự dịch chuyển này (hầu hết các thiết kế chi phí thấp đều có phạm vi chụp 50 trang/phút), PCBA của xe RC sẽ mất khóa và không bao giờ phản hồi lại vì tinh thể bị biến dạng hiện đã có độ lệch vĩnh viễn.

Mối hàn vi mô-- Tinh thể HC-49S nhỏ (thường thấy trong đồ chơi RC) có vỏ kim loại nặng. Dưới 500 G, quán tính của vỏ làm căng các mối hàn. Một vết nứt nhỏ vượt qua kiểm tra trực quan sẽ tạo ra sự tiếp xúc không liên tục. PCBA của xe RC bật nguồn (tinh thể hoạt động ở độ rung thấp) nhưng không thành công ngay khi động cơ rung.

Giải pháp về chất lượng PCBA xe RC:

- Sử dụng bộ tạo dao động MEMS (SiTime hoặc tương tự) thay cho thạch anh. Thiết bị MEMS tồn tại ở mức 50.000 G và tiêu thụ ít năng lượng hơn.

- Nếu bắt buộc phải sử dụng thạch anh, hãy sử dụng gói gốm 3,2×2,5 mm (không phải HC-49S) với mối hàn bốn điểm.

- Thêm epoxy lót dưới bộ dao động (hạt 0,5 mm ở hai cạnh giúp hấp thụ sốc).

PCBA của ô tô RC được thiết kế tốt vẫn tồn tại sau nhiều lần rơi từ độ cao 1 mét xuống bê tông mà không bị mất khả năng bám dính. Kiểm tra bằng cách thả xe đã lắp ráp 20 lần từ độ cao 1 mét, sau đó xác minh phạm vi. Thiết kế giá rẻ thất bại ở lần thả thứ 3 hoặc thứ 4.

Câu hỏi 2: Cấu hình ổ đĩa cổng MOSFET ảnh hưởng như thế nào đến hiệu suất PCBA của xe RC khi điều chỉnh ga một phần?

MỘT:Van tiết lưu một phần (chu kỳ nhiệm vụ 10--40%) là nơi mà hầu hết các thiết kế PCBA của xe RC đều bộc lộ điểm yếu của chúng. Hai thông số ổ đĩa cổng chiếm ưu thế:

Phí cổng và cao nguyên Miller-- Khi MOSFET chuyển mạch ở chế độ tiết lưu một phần, nó sẽ dành nhiều thời gian hơn ở vùng tuyến tính (cao nguyên Miller), nơi chưa đạt được Rds(bật). Một MOSFET có tổng điện tích cổng cao (Qg > 50 nC) cần 200--300 ns để bật hoàn toàn. Ở mức điều tiết 10% (20 kHzPWM, 5 µs đúng thời gian), MOSFET chỉ được tăng cường hoàn toàn trong 4,7 µs. 300 ns còn lại trong vùng tuyến tính sẽ tiêu tán nhiệt dưới dạng (I × V). Ở 20A, đây là 20A × 6V = 120W trong 300 ns mỗi chu kỳ - đủ để tăng nhiệt độ đường giao nhau lên 40°C so với môi trường xung quanh trong 30 giây.

Giá trị điện trở cổng-- Thiết kế PCBA của ô tô RC đồ chơi sử dụng một điện trở cổng 100Ω để đơn giản hóa. Điều này tạo ra thời gian tăng 500 ns. Thiết kế chất lượng sử dụng điện trở bật và tắt riêng biệt: 10Ω bật (nhanh) và 100Ω tắt (chậm hơn để giảm tiếng chuông). Điều này tạo ra thời gian tăng 100 ns, giảm đáng kể tổn thất vùng tuyến tính.

chênh lệch đo lường-- Kiểm tra bằng cách cho xe RC chạy PCBA ở tốc độ 25% trên lực kế trong 10 phút. Thiết kế kém sẽ hiển thị nhiệt độ động cơ 90°C và vỏ MOSFET 110°C. Một thiết kế chất lượng (MOSFET Qg thấp, điện trở cổng riêng) chạy động cơ ở 60°C, MOSFET ở 70°C. Bảng làm mát có tuổi thọ lâu hơn gấp 5 lần.

Câu hỏi 3: Sự khác biệt trong thiết kế ăng-ten giữa PCBA xe RC 100 mét và phiên bản 300 mét là gì?

MỘT:Ba yếu tố thiết kế ăng-ten tạo ra sự khác biệt 200 mét trong khi sử dụng cùng công suất máy phát 2,4 GHz (giới hạn pháp lý 100 mW):

Loại ăng-ten và hiệu suất-- Ăng-ten vết PCB (inverted-F) trên bo mạch FR-4 tiêu chuẩn 1,6 mm đạt hiệu suất 40--50% (tăng -3 đến -4 dBi). PCBA của ô tô RC tương tự có đơn cực sóng 1/4 bên ngoài (dây 31 mm) đạt hiệu suất 70--80% (-1,5 dBi). Ăng-ten chip gốm (ví dụ: Johanson 2450AT18) với mạng kết hợp được điều chỉnh đạt hiệu suất 60--65%. Đối với phạm vi 300 mét, hãy sử dụng ăng-ten đơn cực đặt thẳng đứng (không cuộn bên trong khung máy).

Kích thước mặt đất-- Mặt đất của ăng-ten (đối trọng) phải dài ít nhất λ/4 (31 mm). Các thiết kế PCBA dành cho xe RC chất lượng dành riêng diện tích mặt đất vững chắc là 35 × 40 mm dưới phần RF. Bảng đồ chơi đặt ăng-ten gần pin hoặc động cơ, làm giảm mặt đất hiệu dụng xuống còn 15 mm. Việc này sẽ điều chỉnh ăng-ten xuống 2,45 GHz - cộng hưởng thực tế chuyển sang 2,6 GHz, mất 10 dB độ nhạy.

Trở kháng đường cấp liệu-- Ăng-ten đơn cực yêu cầu đường truyền 50Ω từ IC RF đến điểm cấp dữ liệu của ăng-ten. Điều này có nghĩa là một vết rộng 1,5 mm trên FR-4 (microstrip) 1,6 mm với mặt phẳng nền liên tục bên dưới. PCBA xe RC chất lượng sử dụng đường dẫn 50Ω với các lỗ nối đất ở cả hai bên. Bảng đồ chơi định tuyến ăng-ten qua một đường dài 10 mm, 0,3 mm (120Ω) với các khe trên mặt phẳng nền -- tạo ra sự không khớp trở kháng phản ánh 40% công suất truyền đi.

Xác minh-- Hãy yêu cầu nhà cung cấp PCBA của bạn cung cấp biểu đồ Smith thể hiện trở kháng ăng-ten ở tần số 2,45 GHz. Một thiết kế tốt hiển thị 50Ω ± 5Ω. Thiết kế kém hiển thị 30Ω hoặc 80Ω. Phép đo đơn lẻ đó dự đoán sự khác biệt trong phạm vi chính xác hơn bất kỳ mô phỏng nào.

Bảng so sánh -- Đồ chơi và sở thích Xe RC PCBA

Một PCBA xe RC cao cấp không phải là về các bộ phận đắt tiền. Đó là về ổ đĩa cổng chính xác, thiết kế ăng-ten phù hợp, phần cứng không an toàn và dung sai sản xuất chặt chẽ. Tập trung vào tổn hao chuyển mạch MOSFET và kích thước mặt phẳng RF -- hai lĩnh vực này tạo ra sự khác biệt đáng chú ý nhất khi lái xe trong thế giới thực.
