Việc sản xuất PCBA của bộ điều khiển nhiệt độ xác định độ ổn định nhiệt trong các ứng dụng quan trọng như thế nào?

1. Tại sao ổn định nhiệt là kết quả của quá trình sản xuất

Bộ điều khiển nhiệt độ thường được đánh giá bằng độ chính xác của điểm đặt trên biểu dữ liệu, nhưng hoạt động tại hiện trường bị chi phối bởi các biến vật lý được đưa vào trong quá trình lắp ráp. Khoảng trống hàn làm tăng khả năng chịu nhiệt. Sự ô nhiễm tạo ra các đường rò rỉ làm dịch chuyển các chỉ số tương tự. Sự phân bổ đồng gần cảm biến có thể biến bản thân bo mạch thành một bộ tản nhiệt. Mỗi điều kiện này đều là dấu hiệu của nhà sản xuất, không phải vấn đề về phần mềm.

Sự khác biệt giữa bộ điều khiển giữ được ±0,5 °C và bộ điều khiển lệch vài độ thường bắt nguồn từ nguyên tắc xử lý. Một nghiên cứu về các bảng điều khiển nhiệt chính xác cho thấy rằng các đường điện mang nhiều ampe phải có kích thước bằng đồng vừa đủ và được giữ tách biệt về mặt vật lý với đường hồi tiếp của cảm biến; mặt khác, hiện tượng gia nhiệt cục bộ và giảm IR làm hỏng phép đo trước khi tín hiệu đến ADC. Theo cách tương tự, các đường cắt giảm nhiệt, dấu vết cảm biến hẹp và khoảng cách có chủ ý giữa các bộ phận có dòng điện cao tạo ra một vùng "trung thực về nhiệt" xung quanh bộ phận cảm biến để nó phản ứng với nhiệt độ hệ thống thay vì dòng nhiệt bên trong bo mạch.

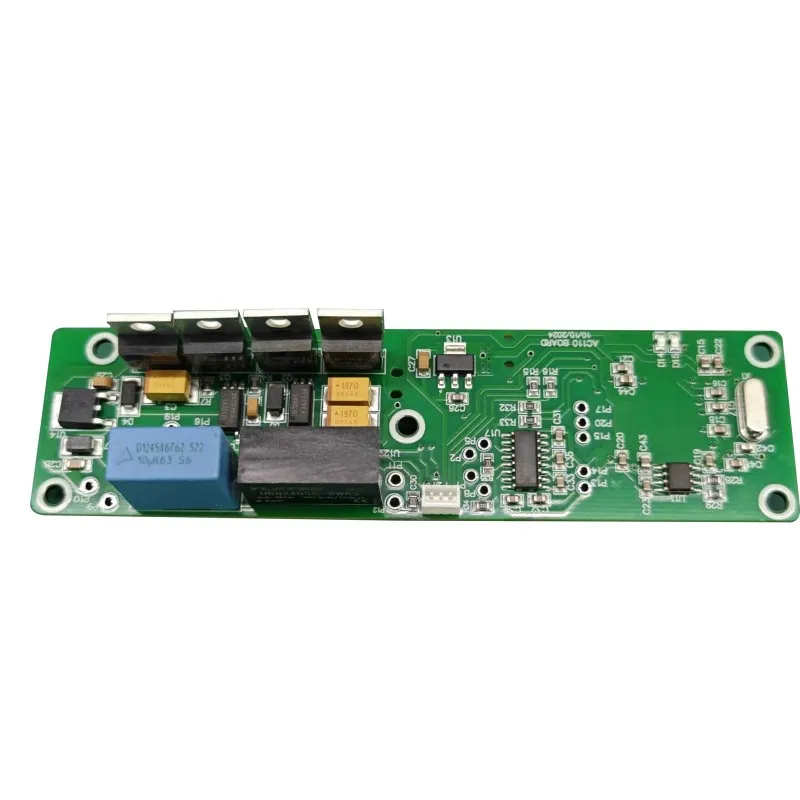

Đây là lý do tại sao cụm từBộ điều khiển nhiệt độ PCBAmô tả nhiều hơn một bảng dân cư. Nó mô tả một hệ thống nhiệt được điều khiển có chuỗi đo lường, tầng công suất và mạch bảo vệ được đồng thiết kế và đồng sản xuất. Khi quá trình lắp ráp không ổn định, vòng điều khiển buộc phải bù nhiễu vật lý mà nó không thể nhìn thấy.

2. Giao diện cảm biến: Tuyến phòng thủ đầu tiên

2.1 Loại cảm biến và ý nghĩa sản xuất của nó

Điện trở nhiệt NTC, RTD PT100/PT1000 và cặp nhiệt điện áp đặt các ràng buộc khác nhau lên mặt trước PCB. Cảm biến NTC mang lại độ nhạy cao trong dải hẹp nhưng yêu cầu tuyến tính hóa vì đường cong nhiệt độ kháng của chúng có dạng hàm mũ. RTD cung cấp phản hồi tuyến tính hơn trên phạm vi rộng, nhưng đường tín hiệu có điện trở thấp của chúng nhạy hơn với điện trở dấu vết và ứng suất do hàn gây ra. Cặp nhiệt điện cung cấp phạm vi rộng nhất nhưng độ chính xác thấp nhất, thường ở phạm vi vài độ và phụ thuộc vào khả năng bù điểm lạnh phải ổn định về điện.

Giao diện người dùng của cảm biến không chỉ là đầu vào tương tự; nó là nút đo trở kháng cao phải loại bỏ nhiễu chế độ chung trong khi vẫn duy trì tín hiệu vi sai nhỏ. Các bộ điều khiển thương mại điển hình minh họa mức chênh lệch: đầu vào NTC có thể được định mức ở ±0,6 °C, kênh PT100 ở ±0,7 °C và cặp nhiệt điện loại J ở ±3 °C. Những số liệu này là thông số kỹ thuật ở cấp độ cảm biến, không phải đảm bảo ở cấp độ hệ thống. Quá trình lắp ráp sẽ duy trì độ chính xác đó hoặc làm xói mòn nó do tiếp đất kém, độ dốc nhiệt và khả năng tiếp cận hiệu chuẩn không đầy đủ.

2.2 Truy cập cách ly và hiệu chỉnh bố cục

Dấu vết cảm biến chạy bên cạnh trình điều khiển rơle hoặc nút chuyển mạch MOSFET sẽ gây nhiễu vào phép đo. Mặt đất bị gián đoạn phía dưới mặt trước tương tự sẽ buộc dòng điện quay trở lại thông qua đồng dùng chung, tạo ra độ lệch thay đổi theo tải. Trong quá trình đánh giá thiết kế cho sản xuất, những vấn đề này phải được gắn cờ trước khi phát hành công cụ. Quá trình đánh giá kỹ thuật phải đánh giá khả năng ghép nhiệt, vị trí thành phần để cách ly cảm biến và tính toàn vẹn của mặt phẳng nguồn/mặt đất để có cảm biến tương tự rõ ràng và chuyển đổi xung điện ổn định.

Hiệu chuẩn là cầu nối cuối cùng giữa cảm biến và vỏ vật lý. Không có cảm biến nào phù hợp hoàn hảo với một PCB, vỏ và ngăn lắp ráp cụ thể. Hiệu chuẩn một lần trong buồng nhiệt được kiểm soát sẽ áp dụng độ lệch hiệu chỉnh, nhưng bo mạch phải được thiết kế với khả năng truy cập kiểm tra và móc chương trình cơ sở để giúp việc hiệu chuẩn này có thể lặp lại. Nếu PCBA được lắp ráp với khối lượng chất hàn không nhất quán hoặc bị nhiễm bẩn thì phần bù hiệu chuẩn sẽ bị lệch theo thời gian sử dụng và nhiệt độ, làm mất đi mục đích của việc hiệu chỉnh ban đầu.

3. Vật liệu PCB và kiến ​​trúc đồng dưới nhiệt

Bộ điều khiển nhiệt độ thường hoạt động trong các khu vực có nhiệt độ xung quanh tăng cao hơn nhiều so với mức trong phòng và giai đoạn nguồn sẽ tăng thêm nhiệt của chính nó. Chất nền phải duy trì sự ổn định về kích thước và tính toàn vẹn điện môi trong phạm vi đó. FR-4 là phổ biến, nhưng các lớp nền và nhôm có Tg cao được chọn khi tải nhiệt hoặc biên dạng chu kỳ vượt quá mức mà FR-4 tiêu chuẩn có thể chịu đựng mà không có sự thay đổi có thể đo lường được.

Kiểu dệt của vải sợi thủy tinh bên trong FR-4 có thể gây ra sự thay đổi cục bộ về độ dẫn nhiệt, dẫn đến hiệu ứng "dệt nhiệt" làm thay đổi chỉ số cảm biến tùy thuộc vào vị trí định tuyến dấu vết. Điều này đặc biệt quan trọng đối với các bộ điều khiển có độ chính xác cao, trong đó ngay cả độ lệch 0,1 °C cũng quan trọng. Kiến trúc đồng cũng quan trọng không kém. Bảng mạch 2 lớp có thể phù hợp cho một bộ điều chỉnh nhiệt đơn giản, nhưng các bộ điều khiển có mặt trước tín hiệu hỗn hợp và đầu raPWM được hưởng lợi từ việc xếp chồng 4 lớp hoặc 6 lớp với các mặt phẳng nền chuyên dụng liền kề với các lớp tín hiệu. Sự sắp xếp này cung cấp sự cách ly vốn có giữa phần công suất nhiễu và phần tương tự nhạy cảm, giảm nhu cầu lọc bên ngoài có thể tự trôi.

Do đó, việc xếp chồng vật lý không phải là một phông nền thụ động. Nó là một phần của vòng điều khiển. Một bảng phân phối nhiệt không đều sẽ tạo ra tín hiệu cảm biến chính xác về mặt điện nhưng sai về mặt nhiệt.

4. Độ tin cậy của mối hàn trong các chu trình nhiệt

Bộ điều khiển nhiệt độ được tiếp xúc với hệ thống sưởi và làm mát lặp đi lặp lại. Các mối hàn kết nối các thiết bị điện, rơle và đầu nối cảm biến phải tồn tại dưới tác dụng của ứng suất cơ nhiệt. Cơ chế chủ yếu là CTE không khớp: silicon, đồng, chất hàn và lớp mỏng giãn nở ở các tốc độ khác nhau và qua nhiều chu kỳ, sự không khớp tập trung lực căng ở bề mặt khớp. Các vết nứt nhỏ bắt đầu ở ngoại vi của khớp và lan truyền cho đến khi lực cản tăng lên hoặc kết nối mở ra.

Chế độ lỗi này đặc biệt có liên quan đến MOSFET, TRIAC và thiết bị đầu cuối rơle, nơi có sự chênh lệch nhiệt độ cục bộ lớn nhất. Bộ điều khiển vượt qua bài kiểm tra chức năng ở nhiệt độ phòng vẫn có thể bị lỗi sau vài trăm chu kỳ nếu quá trình hàn tạo ra các khoảng trống, độ ẩm không đủ hoặc hình thành liên kim loại quá mức. Do đó, phản hồi lắp ráp phải bao gồm các cấu hình phản xạ lại được kiểm soát, lắng đọng hồ dán đã được xác minh và các phương pháp kiểm tra có thể nhìn thấy các khớp ẩn.

• Tính đồng nhất của dòng chảy lại:Đồng bằng T khoảng 10 °C giữa điểm nóng nhất và lạnh nhất trên bảng là mục tiêu thực tế cho nhiều cấu hình không chì; độ lan rộng rộng hơn có nghĩa là một số khớp không được xử lý tốt trong khi các khớp khác bị căng quá mức.
• Kiểm soát khoảng trống:Các khoảng trống dưới miếng đệm nhiệt làm tăng điện trở tiếp giáp với bo mạch và tạo ra các điểm nóng cục bộ làm tăng tốc độ phát triển vết nứt.
• Truy cập kiểm tra:Việc kiểm tra bằng tia X là cần thiết đối với BGA và các bộ phận được kết thúc ở đáy; Riêng AOI không thể xác nhận hình dạng khớp ẩn.
• Giảm căng thẳng:Các đầu nối và các bộ phận xuyên lỗ nặng phải được hỗ trợ về mặt cơ học để sự giãn nở nhiệt của vỏ không truyền trực tiếp vào miếng hàn.

MọiBộ điều khiển nhiệt độ PCBAdự kiến ​​sẽ hoạt động trong nhiều năm trong môi trường đạp xe phải được chế tạo bằng quy trình hàn đủ tiêu chuẩn chống lại chu trình nhiệt chứ không chỉ chống lại các tiêu chí chấp nhận trực quan. IPC-A-610 Loại 2 hoặc Loại 3 cung cấp cơ sở cho tay nghề, nhưng hoạt động đạp xe của khớp được xác định bằng sự kết hợp giữa hợp kim, biên dạng và thiết kế miếng đệm.

5. Phạm vi kiểm tra làm lộ ra các khuyết tật nhiệt tiềm ẩn

Kiểm tra chức năng ở nhiệt độ phòng là cần thiết nhưng chưa đủ đối với bộ điều khiển nhiệt. Một bo mạch có thể vượt qua bài kiểm tra nội mạch và kiểm tra mạch chức năng nhưng vẫn chứa một khiếm khuyết tiềm ẩn chỉ xuất hiện dưới áp lực nhiệt độ. Chiến lược thử nghiệm nên leo thang ở mức độ căng thẳng để những sai sót trong giai đoạn đầu đời được hình thành trước khi vận chuyển.

Kiểm tra quang học tự động xác minh sự hiện diện của thành phần và hình dạng phi lê hàn. Kiểm tra trong mạch xác nhận giá trị điện trở và tụ điện và phát hiện đoản mạch hoặc hở mạch. Kiểm tra mạch chức năng mô phỏng đầu vào cảm biến và xác nhận đầu ra rơle hoặc SSR. Kiểm tra bằng tia X cho thấy các lỗ hàn ẩn và sự sụp đổ của BGA. Sau đó, sàng lọc hiện tượng cháy và ứng suất môi trường sẽ khiến tổ hợp phải chịu nhiệt độ cao trong chu kỳ tải, thường trong 24 đến 48 giờ, để buộc các khớp nối biên và các khuyết tật thành phần không hoạt động. Buồng môi trường mở rộng khả năng này từ −40 °C đến +125 °C và độ ẩm tương đối 0–95%, cho phép nhà sản xuất liên hệ hành vi của băng ghế với điều kiện hiện trường.

Điện trở tiếp xúc của thiết bị thử nghiệm cũng có thể che khuất mối nối biên. Nếu các chân pogo không tiếp xúc ổn định, quá trình kiểm tra có thể vượt qua một bảng mạch sẽ bị hỏng do rung động hoặc giãn nở nhiệt. Burn-in không phải là sự thay thế cho một quá trình ổn định. Nó là một bộ lọc cho các rủi ro cụ thể và nó hiệu quả nhất khi cấu hình ứng suất phản ánh nhiệm vụ nhiệt thực tế của bộ điều khiển. Việc ngâm ở nhiệt độ cao thông thường có thể tiêu tốn công suất thử nghiệm mà không bộc lộ những điểm yếu liên quan đến chu kỳ quan trọng trong ứng dụng kiểm soát nhiệt độ.

6. Lớp phủ phù hợp và cách ly môi trường

Độ ẩm và ô nhiễm là những vấn đề về nhiệt được ngụy trang. Một màng mỏng nước bị hấp phụ trên bề mặt PCB có thể tạo ra các đường rò rỉ giữa các dấu vết cảm biến, làm thay đổi điện trở hiệu dụng của mạng đo lường. Dư lượng hóa chất từ ​​dòng chảy hoặc xử lý có thể trở nên dẫn điện khi độ ẩm tăng lên. Trong bộ điều khiển dựa vào đầu vào cảm biến trở kháng cao, các đường rò này xuất hiện dưới dạng độ lệch nhiệt độ hoặc nhiễu.

Lớp phủ phù hợp giải quyết vấn đề này bằng cách hình thành một lớp polymer mỏng phù hợp với cấu trúc liên kết của bo mạch và cách ly mạch điện khỏi độ ẩm, bụi và các chất gây ô nhiễm hóa học. Lớp phủ acrylic tiết kiệm và có thể làm lại được; polyurethane cung cấp khả năng chống mài mòn và dung môi tốt hơn; silicone cung cấp phạm vi nhiệt độ rộng nhất và tính linh hoạt. Lớp phủ phải được áp dụng sau khi làm sạch kỹ lưỡng, vì chất nhiễm ion đóng gói sẽ giữ nó bám vào bảng và có thể làm tăng tốc độ hư hỏng điện hóa hơn là ngăn chặn nó.

Độ bám dính của lớp phủ là một biến số khác; nếu năng lượng bề mặt quá thấp do cặn, lớp phủ có thể bong ra trong quá trình luân chuyển nhiệt, mở đường cho hơi ẩm. Lớp phủ chọn lọc thường thích hợp hơn cho bộ điều khiển nhiệt độ vì các đầu nối, rơle và điểm kiểm tra có thể cần không được phủ. Quá trình này phải được kiểm soát sao cho độ dày lớp phủ vừa đủ trên các vết hở nhưng không bắc cầu dẫn bước nhỏ hoặc cản trở các tính năng giảm nhiệt.

7. Truy xuất nguồn gốc như một công cụ kiểm soát rủi ro nhiệt

Khi bộ điều khiển trôi dạt trên hiện trường, câu hỏi đầu tiên là liệu hành vi đó có liên quan đến lô hay không. Nếu không truy xuất nguồn gốc, câu hỏi đó không thể được trả lời một cách hiệu quả. Khả năng truy xuất nguồn gốc ở cấp lô và cấp đơn vị liên kết từng số sê-ri với mã ngày thành phần, hồ sơ chỉnh lại dòng, kết quả kiểm tra và lô phủ. Điều này cho phép nhà sản xuất và khách hàng xác định liệu khiếu nại về độ trôi có tương quan với một lô linh kiện cụ thể, một dây chuyền cụ thể hay một chuyến thử nghiệm môi trường cụ thể hay không.

Truy xuất nguồn gốc trong mộtBộ điều khiển nhiệt độ PCBAchương trình không phải là chi phí hành chính. Đó là cơ chế biến lỗi hiện trường thành một sự kiện có giới hạn, có thể sửa chữa thay vì một câu hỏi mở về độ tin cậy. Nguồn cung ứng được ủy quyền là nửa còn lại của truy xuất nguồn gốc. Các thành phần được mua thông qua các nhà phân phối nhượng quyền đều có xuất xứ rõ ràng. Các thành phần từ các kênh thị trường mở có thể được tân trang lại, dán nhãn lại hoặc nằm ngoài khoảng thời gian mã ngày được chỉ định. Đối với bộ điều khiển nhiệt độ, thành phần giao diện cảm biến giả hoặc cũ có thể làm thay đổi toàn bộ chuỗi đo lường. Việc xác nhận bằng hình ảnh, điện và tia X của các bộ phận đầu vào cung cấp một rào cản chống hàng giả thực tế trước khi bắt đầu lắp ráp.

8. Từ nguyên mẫu đến sản lượng: Độ trưởng thành của sản xuất

Độ ổn định nhiệt phải tồn tại trong quá trình chuyển đổi từ mẫu kỹ thuật sang sản xuất hàng loạt. Một quy trình hoạt động trên năm bảng có thể hoạt động khác nhau trên năm nghìn bảng nếu quá trình lắng đọng dán, tải lại dòng hoặc tiếp điểm của thiết bị thử nghiệm thay đổi. Đối tác sản xuất phải chứng minh rằng các thông số được kiểm soát giống nhau được duy trì trong từng giai đoạn.

• Xác minh kỹ thuậtCác bản dựng nhỏ để xác nhận thiết kế và điều chỉnh nhiệt ban đầu. Tập trung vào xác minh bố cục và truy cập hiệu chỉnh cảm biến.
• Chạy thử nghiệmĐặc tính quá trình và thử nghiệm ứng suất nhiệt. Hồ sơ hàn, độ bao phủ lớp phủ và giới hạn kiểm tra được cố định.
• Sản xuất khối lượng thấpLô gia nhập thị trường. Truy xuất nguồn gốc và kỷ luật kiểm tra đầu vào được thực hiện trên quy mô lớn.
• Sản xuất số lượng lớnHiệu suất SMT ổn định, kiểm tra chức năng có thể lặp lại và giám sát độ tin cậy ở cấp độ lô.

Ở mỗi giai đoạn, nhà sản xuất phải cung cấp phản hồi từ thiết kế đến sản xuất nhằm giải quyết vấn đề giảm nhiệt trên vết điện, khoảng cách giữa các bộ phận và khả năng tiếp cận điểm kiểm tra. Đối tác theo tiêu chuẩn IATF 16949 áp dụng kế hoạch chất lượng tiên tiến, phân tích chế độ lỗi và kiểm soát thay đổi cho chương trình bộ điều khiển nhiệt, ngay cả khi sản phẩm cuối cùng là sản phẩm công nghiệp chứ không phải ô tô. ISO 13485 bổ sung khả năng truy xuất nguồn gốc ở cấp đơn vị, xác thực quy trình và tài liệu quản lý rủi ro cho bộ kiểm soát cấp y tế. Những khuôn khổ này không phải là nhãn hiệu tiếp thị; họ xác định liệu quy trình sản xuất có khả năng duy trì thông số nhiệt theo thời gian hay không.

Unixplore Điện tửáp dụng cách tiếp cận theo lớp này—DFM nhận biết cảm biến, AOI nội bộ, ICT, FCT, X-quang, thử nóng và sàng lọc môi trường—để kết nối mục đích thiết kế và độ tin cậy của khối lượng. Hiệu suất vượt qua lần đầu của SMT hai mặt trên 98,5% là một chỉ báo, nhưng kết quả có ý nghĩa hơn là bộ điều khiển có đặc tính nhiệt vẫn nằm trong thông số kỹ thuật của nó sau nhiều lần đạp xe và tiếp xúc tại hiện trường.
