Cách chọn nhà máy PCBA bộ điều khiển nhiệt độ - Hướng dẫn kỹ thuật cho người mua
Tại sao nhà máy lại quan trọng hơn thiết kế

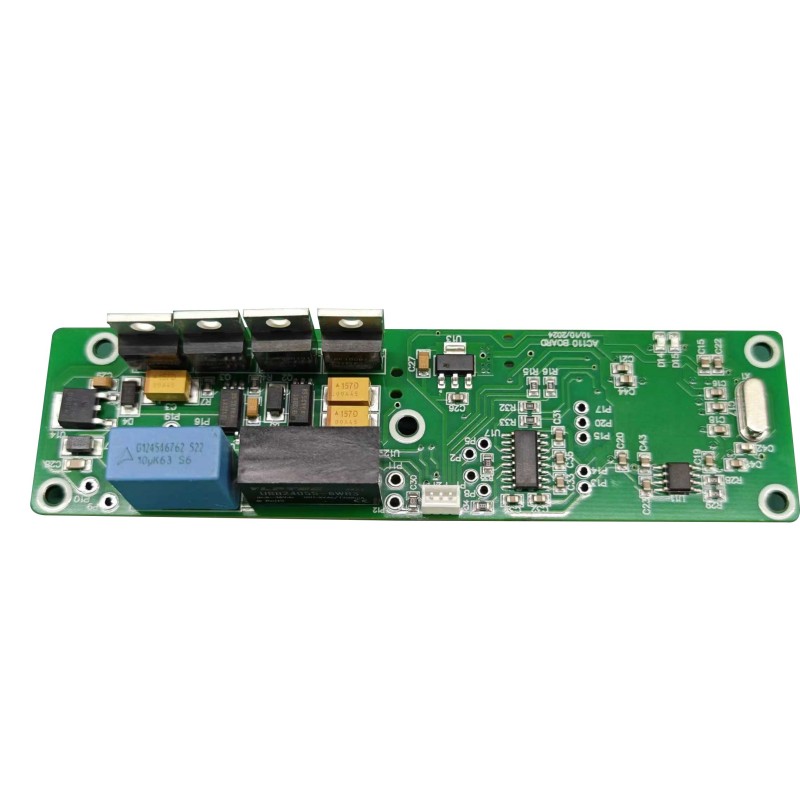

Một điều tuyệt vờiBộ điều khiển nhiệt độ PCBAthiết kế trên giấy không thành công nếu quá trình lắp ráp có các mối hàn nguội, vị trí linh kiện không chính xác hoặc quản lý nhiệt kém. Điều khiển của nhà máy:
- Chất lượng dán hàn và hồ sơ hàn lại
- Bảo vệ ESD trong quá trình lắp ráp
- Truy xuất nguồn gốc thành phần
- Phạm vi kiểm tra điện (ICT, FCT)
- Sàng lọc hiện tượng burn-in và stress môi trường
Chọn chất lượng kém và tỷ lệ thất bại tại hiện trường có thể tăng từ 0,2% lên 5% hoặc cao hơn.
8 tiêu chí đánh giá quan trọng đối với các nhà máy PCBA điều khiển nhiệt độ
1. Chứng nhận và Kiểm toán
Chứng chỉTại sao lại quan trọngISO 9001:2025Hệ thống quản lý chất lượng cơ bảnIATF 16949Bắt buộc đối với bộ điều khiển nhiệt ô tôISO 13485Kiểm soát nhiệt độ thiết bị y tế PCBAIPC-A-610 Loại 2 hoặc 3 Khả năng chấp nhận của cụm lắp ráp điện tửUL / CETuân thủ an toàn cho sản phẩm cuối cùng
Cờ đỏ:Nhà máy tuyên bố "tuân thủ ISO" nhưng không thể hiển thị chứng chỉ hợp lệ.
2. Khả năng kiểm tra nội bộ

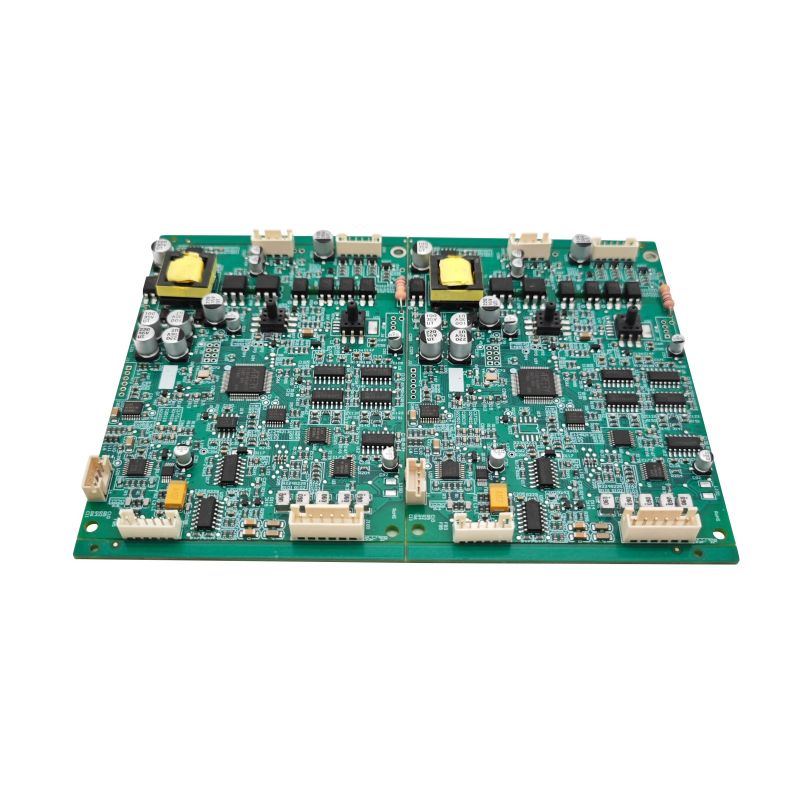

Một sự nghiêm túcBộ điều khiển nhiệt độ PCBAnhà máy không thuê ngoài kiểm tra. Hãy tìm:
- AOI (Kiểm tra quang học tự động)-- 100% bảng
- CNTT (Kiểm tra trong mạch)-- Kiểm tra điện trở, tụ, short
- FCT (Kiểm tra mạch chức năng)-- Mô phỏng đầu vào cảm biến, xác minh đầu ra rơle/SSR
- Lò đốt-- 48 giờ ở 50°C với chu kỳ tải
- Kiểm tra bằng tia X-- Dành cho BGA hoặc mối hàn ẩn
3. Tìm nguồn cung ứng linh kiện và truy xuất nguồn gốc
Yêu cầu các chính sách bằng văn bản về:
- Chỉ có nhà phân phối được ủy quyền(DigiKey, Mouser, Arrow hoặc tương đương cục bộ)
- Truy xuất nguồn gốc hàng loạt-- Mỗi số sê-ri PCBA được liên kết với mã ngày thành phần
- Phát hiện hàng giả- Kiểm tra bằng mắt, chụp X-quang và xác nhận điện
Nếu không truy xuất được nguồn gốc, một tụ điện giả có thể làm hỏng toàn bộ quá trình sản xuất.
4. Hỗ trợ kỹ thuật và đánh giá DFM
Nhà máy phải cung cấp mộtThiết kế cho Sản xuất (DFM)báo cáo trước khi trích dẫn. Điều này bao gồm:
- Mặt nạ hàn và độ trong của màn lụa
- Khoảng cách thành phần cho vị trí tự động
- Giảm nhiệt trên vết điện
- Truy cập điểm kiểm tra cho đồ đạc FCT
Tiêu chuẩn của chúng tôi:Ít nhất 3 lần lặp DFM được bao gồm trong NPI (Giới thiệu sản phẩm mới).
5. Nguyên mẫu của lộ trình sản xuất số lượng lớn
Giai đoạnSố lượngThời gian thực hiện điển hìnhMẫu kỹ thuật5--20 chiếc5--7 ngàyChạy thử50--200 chiếc10--12 ngàySản xuất khối lượng thấp500--2.000 chiếc15--20 ngàySố lượng lớn (mỗi tháng)5.000+ chiếc25--30 ngày
Tránh các nhà máy không thể sản xuất nguyên mẫu mà không thu phí NRE khổng lồ.
6. Thử nghiệm đạp xe nhiệt và căng thẳng môi trường

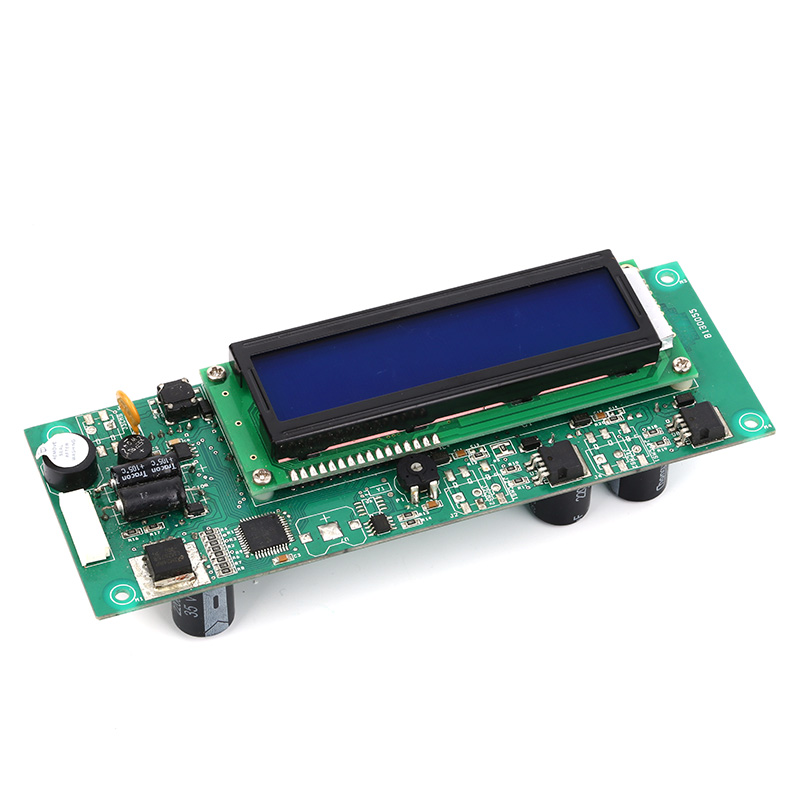

VìBộ điều khiển nhiệt độ PCBAđược sử dụng trong tủ lạnh, lò nướng hoặc thiết bị ngoài trời, hãy xác minh nhà máy có:
- Buồng nhiệt độ(-40°C đến +125°C)
- Buồng đo độ ẩm(0--95% RH)
- Khả năng sốc nhiệt(không khí, chuyển 10 giây)
Yêu cầu báo cáo thử nghiệm từ các sản phẩm tương tự trước đó.
7. Truyền thông và minh bạch
Trong giai đoạn trích dẫn, hãy hỏi ba câu hỏi:
1. "Tỷ lệ sản lượng điển hình của bạn trên SMT hai mặt là bao nhiêu?" (Câu trả lời hay: >98,5%)
2. "Tôi có thể xem báo cáo DFM mẫu từ khách hàng trước không?"
3. "Ai xử lý khiếu nại về chất lượng của khách hàng -- và quy trình báo cáo 8D của bạn là gì?"
Câu trả lời chậm hoặc mơ hồ cho thấy các vấn đề trong tương lai.
8. Vị trí và Hậu cần
- Địa phương và ngoài khơi:Các nhà máy trong nước đơn giản hóa việc liên lạc nhưng chi phí cao hơn 30--50%. Ở nước ngoài yêu cầu thỏa thuận QC rõ ràng.
- Lô hàng vs chìa khóa trao tay:Chìa khóa trao tay (nhà máy mua linh kiện) tiết kiệm công sức mua sắm. Lô hàng (bạn cung cấp các bộ phận) cho phép bạn kiểm soát các nhãn hiệu linh kiện.
Đối với nhiệm vụ quan trọngBộ điều khiển nhiệt độ PCBA, chúng tôi đề nghị chìa khóa trao tay với danh sách nhà cung cấp được phê duyệt (AVL) đã ký vào hợp đồng.
Các thông số kỹ thuật cần chia sẻ khi yêu cầu báo giá
Để nhận được báo giá chính xác, hãy cung cấp bảng này cho mọi nhà máy ứng viên:
Thông sốYêu cầu của bạn (Ví dụ)Kích thước PCB120 x 90 mm, 1.6mm FR-4Số lớpSố lượng thành phần 2 lớp hoặc 4 lớpSMT~85 (bao gồm 0603 thụ động)Các thành phần xuyên lỗ4 (đầu vít, rơle)Điểm kiểm tra bắt buộc12 (đối với FCT)Khối lượng hàng năm10.000 đơn vịLớp phủ phù hợpCó -- acrylic, cả hai bênMôi trường hoạt động-20°C đến +75°C, độ ẩm 90%
Bộ điều khiển nhiệt độ PCBA - Câu hỏi thường gặp về lựa chọn nhà máy
Câu hỏi thường gặp 1 -- Mức giá hợp lý cho bộ điều khiển nhiệt độ PCBA (chỉ lắp ráp, không có vỏ) là bao nhiêu?
Trả lời:Đối với 2 lớp tiêu chuẩnBộ điều khiển nhiệt độ PCBAvới 60--100 thành phần SMD (bao gồm bộ vi điều khiển, rơle và khối đầu cuối), giá lắp ráp được chia nhỏ như sau:
- Nguyên mẫu (1--10 chiếc):$25--$60 mỗi bảng (bao gồm giấy nến và thiết lập)
- Lô nhỏ (100--500 chiếc):$8--$15 mỗi bảng
- Khối lượng trung bình (1.000--5.000 chiếc):$4,50--$7,00 mỗi bảng
- Số lượng lớn (hơn 10.000 chiếc):$2,80--$4,50 mỗi bảng
Giá này giả định lắp ráp chìa khóa trao tay (nhà máy cung cấp tất cả các linh kiện thụ động). Thêm $1,50--$3,00 mỗi bảng cho thử nghiệm 100% ICT + FCT. Thêm $2,00 mỗi bảng cho lớp phủ phù hợp. Bất kỳ báo giá nào thấp hơn đáng kể so với các phạm vi này đều có thể sử dụng các linh kiện không chính hãng hoặc bỏ qua quá trình kiểm tra điện.
Câu hỏi thường gặp 2 -- Làm cách nào để xác minh mức chất lượng thực sự của nhà máy trước khi đặt hàng lớn?
Trả lời:Sử dụng quy tắc "3-40-400" trước khi cam kếtBộ điều khiển nhiệt độ PCBAnhà máy:
- 3 mẫu:Chạy thử nghiệm chức năng của riêng bạn trên ba bảng mẫu kỹ thuật. Đo độ chính xác của việc đọc nhiệt độ (±0,5°C?) và thời gian chuyển mạch rơ-le.
- 40 chiếc (chạy thử nghiệm):Đặt hàng 40 PCBA đã lắp ráp. Thực hiện chu kỳ nhiệt tăng tốc (10 chu kỳ từ -20°C đến +70°C). Đo tỷ lệ lỗi - chấp nhận được là 2 bảng bị lỗi (5%).
- 400 chiếc (lô sản xuất đầu tiên):Sau khi phi công qua, đặt hàng 400 chiếc. Sử dụng lấy mẫu thống kê (AQL 0,65 cho lỗi nặng, 1,5 cho lỗi nhỏ). Kiểm tra mỗi bảng thứ 20 để biết chất lượng mối hàn dưới độ phóng đại.
Một nhà máy từ chối chạy thử nghiệm 40 chiếc được trả lương đang che giấu sự không nhất quán trong quy trình. Đi đi.
Câu hỏi thường gặp 3 - Nhà máy PCBA điều khiển nhiệt độ nên cung cấp bảo hành và trách nhiệm pháp lý gì?
Trả lời:Chuyên nghiệpBộ điều khiển nhiệt độ PCBAnhà máy cung cấp:
- Bảo hành tay nghề 1 năm-- che các lỗi liên kết hàn, miếng đệm bị nhấc lên, vị trí linh kiện không chính xác.
- Bảo hành linh kiện 90 ngày-- nếu họ tìm nguồn cung cấp các bộ phận, họ sẽ thay thế bất kỳ bo mạch DOA (chết khi đến nơi) nào do lỗi bộ phận. Sau 90 ngày, bảo hành linh kiện tuân theo chính sách của nhà sản xuất ban đầu (thường là 1--3 năm).
- Giới hạn trách nhiệm-- hợp đồng tiêu chuẩn giới hạn trách nhiệm pháp lý đối với giá trị hóa đơn của PCBA. Đối với các ứng dụng quan trọng (hỗ trợ sự sống y tế, máy bay), hãy thương lượng một thỏa thuận chất lượng riêng với trách nhiệm pháp lý cao hơn.
Luôn nhận được các điều khoản bảo hành bằng văn bảntrướcđặt cọc. Các nhà máy có uy tín bao gồm phần chất lượng trong hóa đơn chiếu lệ của họ. Tránh bất kỳ nhà máy nào nói "không bảo hành cho các bo mạch đã lắp ráp" -- đó là việc bị loại ngay lập tức.
Cờ đỏ cần tránh ngay lập tức
| Cờ đỏ | Tại sao nguy hiểm |
|---|---|
| "Chúng tôi không cần tập tin Gerber của bạn" | Không thể thực hiện DFM - nguy cơ lỗi lắp ráp cao |
| "Thử nghiệm là một chi phí bổ sung" | Cho biết không có khả năng FCT nội bộ |
| "Chúng tôi sử dụng các bộ phận tương đương" (không có sự chấp thuận của thương hiệu) | Có khả năng là các thành phần giả hoặc không có thông số kỹ thuật |
| "Đơn hàng tối thiểu 5.000 chiếc cho nguyên mẫu" | Không sẵn sàng hỗ trợ NPI - văn hóa kỹ thuật kém |
| Không có chính sách hoàn trả đối với các bộ phận bị lỗi | Chuyển mọi rủi ro sang bạn |
Khuyến nghị cuối cùng - Quy trình lựa chọn 5 bước
1. Danh sách rút gọn 3--5 nhà máybằng cách sử dụng các bộ lọc chứng nhận và khả năng kiểm tra ở trên.
2. Gửi gói dữ liệu kỹ thuật tương tự(Gerbers, BOM, bản vẽ lắp ráp) tới tất cả mọi người.
3. So sánh các báo cáo DFM-- nhà máy nào phát hiện được nhiều vấn đề hơn là nhà máy đó sẽ triệt để nhất.
4. Đặt hàng 10 nguyên mẫu từ hai ứng cử viên tốt nhất-- kiểm tra chúng cạnh nhau trong hệ thống của bạn.
5. Chạy thử nghiệm 40 đơn vị từ người chiến thắngtrước khi cam kết khối lượng hàng năm.
A Bộ điều khiển nhiệt độ PCBAnhà máy vượt qua quá trình này sẽ cung cấp chất lượng ổn định trong nhiều năm chứ không phải hàng tháng.
Để có danh sách các nhà máy đã được kiểm tra trước đáp ứng tất cả các tiêu chí trong hướng dẫn này, hãy liên hệ với khối lượng hàng năm và giá mục tiêu cho mỗi bảng. Bao gồm loại cảm biến của bạn (NTC/PT100/cặp nhiệt điện) để có đề xuất phù hợp.
