Hàn Reflow Nitơ là gì và tại sao nên xem xét nó?

Dòng khí nitơ thay thế không khí tiêu chuẩn trong lò bằng N₂ tinh khiết 99,9%. Sự vắng mặt của oxy sẽ ngăn cản sự hình thành oxit trên miếng dán hàn và dây dẫn linh kiện.

So sánh quy trình

Thông số Phản xạ không khí tiêu chuẩn Phản hồi nitơ (N₂)Sự khác biệtMức oxy20,9%< 1000 ppm (0,1%)Giảm 200× O₂Góc làm ướt25--35°10--15°2× làm ướt tốt hơnKhông có miếng đệm nhiệt15--25% diện tích5--Giảm 10% diện tích50--Giảm 70%Đầu gối khuyết tật0,5--2%< 0,05%10× ít hơnSolder ballVisibleNoneCleaner board

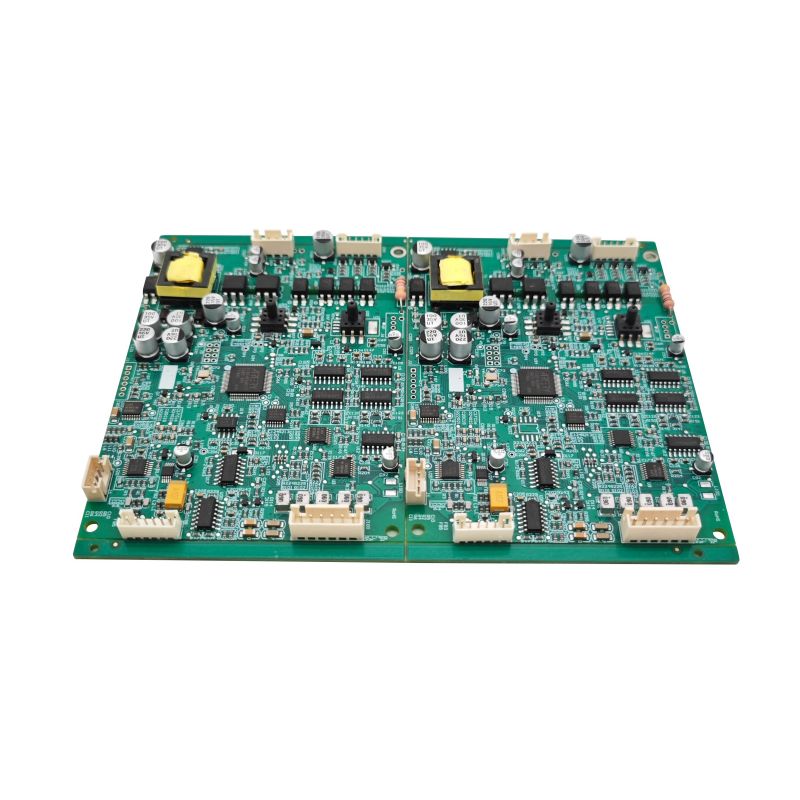

Vấn đề oxy hóa trên Robot công nghiệp PCBA

Robot công nghiệp PCBA thường sử dụng các miếng tản nhiệt lớn (đồng tiếp xúc) dưới MOSFET, bộ điều khiển cổng và IC quản lý nguồn. Những miếng đệm này oxy hóa nhanh chóng trong không khí nóng chảy lại, ngăn không cho chất hàn bị ướt hoàn toàn. Kết quả là các khoảng trống giữ nhiệt và gây ra sự cố tại hiện trường sau hơn 1000 giờ hoạt động.

Nơi dòng chảy nitơ mang lại giá trị rõ ràng

Không phải mọi robot công nghiệp PCBA đều được hưởng lợi như nhau. Nitơ có ý nghĩa trong các tình huống cụ thể.

Diện tích đồng lớn và linh kiện nặng

Tính năng bo mạch Rủi ro trào ngược không khí Lợi ích nitơ Tấm tản nhiệt 10×10 mm > khoảng trống 30%, điểm nóng < 8% khoảng trống, đồng đều Bảng hơn 20 lớp (dày) Nhiệt không đều giữa các lớp Truyền nhiệt tốt hơn qua làm ướt Đầu nối lớn (40+ chân) Khiếm khuyết ở đầu gối Hình thành khớp 100% Mô-đun IGBT (ổ đĩa động cơ robot) Quá trình oxy hóa trong khi ngâm lâu Bề mặt sạch sẽ

Dữ liệu thực tế: Trong bộ điều khiển robot sáu trục PCBA với 12 MOSFET công suất trên một bảng mạch duy nhất, hiệu suất từ trường phản xạ lại nitơ giảm từ 3,2% xuống 0,4% trong 24 tháng. Chế độ lỗi chính - khoảng trống của miếng đệm nhiệt gây ra hiện tượng quá nhiệt - giảm 87%.

Dấu vết điện áp thấp, dòng điện cao

Robot công nghiệp PCBA dành cho bộ truyền động servo mang 30--80A ở các lớp bên trong. Các khoảng trống dưới điện trở cảm nhận dòng điện (0,5 mΩ, gói 2512) tạo ra sự thay đổi điện trở làm hỏng số đo mô-men xoắn.

Thành phần cảm nhận hiện tạiBiến đổi dòng chảy lạiKhông khíBiến đổi dòng chảy lạiNitơ Shunt 4 cực (2512)±8% do vô hiệu±1,5%Tăng nhiệt độ điện trở cảm biến15°C5°CĐộ trôi hiệu chuẩn sau 500 chu kỳ12%2%

Trường hợp dòng chảy lại nitơ là không cần thiết

Nitơ làm tăng thêm chi phí (sửa đổi lò + mức tiêu thụ gas = 0,08--0,12 USD mỗi PCBA). Không sử dụng nó cho những trường hợp này.

Bảng nhỏ có khối lượng nhiệt thấp

Tình huống Không cần Nitơ Một mặt, < 50 thành phần Khí hồi lưu tạo ra < 8% khoảng trống Tất cả các gói nhỏ (0402, QFN 3×3) Không có miếng đệm nhiệt lớn SAC305 không chì và không có bộ phận nhạy cảm Thông lượng tiêu chuẩn xử lý phản xạ không khí Tạo mẫu thể tích thấp (< 100 bảng) Chi phí thiết lập không hợp lý

Bảng sử dụng thông lượng hoạt động cao

Một số chất trợ dung không sạch (ví dụ: Senju M705-GRN360-K2-V) chứa chất kích hoạt hoạt động hiệu quả trong không khí có nhiệt độ lên tới 240°C. Nitơ không mang lại lợi ích gì có thể đo lường được. Kiểm tra bảng dữ liệu thông lượng để biết độ nhạy oxy.

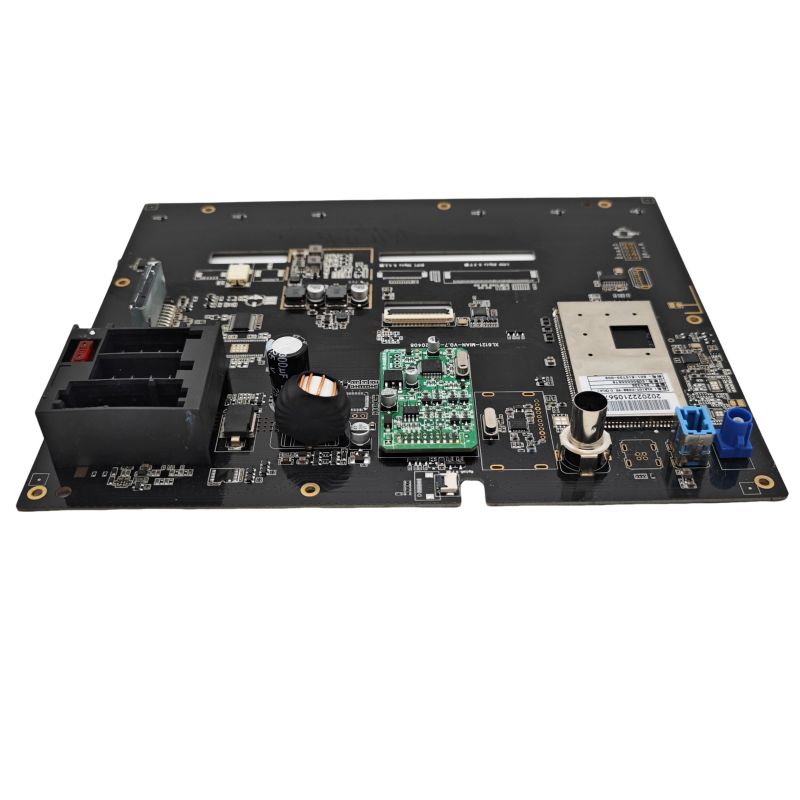

Thông số triển khai cho Robot công nghiệp PCBA

Nếu bạn quyết định sử dụng nitơ, hãy áp dụng các cài đặt cụ thể này.

Hồ sơ lò nướng dưới nitơ

ZoneTemperatureTimeO₂ TargetPreheat150--180°C60--90 giây< 5000 ppmSoak180--210°C60--90 giây< 2000 ppmReflow đỉnh (SAC305)240--250°C30--60 giây< 1000 ppmLàm mát-5°C/giây dốc---Không yêu cầu

Phê bình: Giữ O₂ dưới 1000 ppm trong thời kỳ đỉnh nóng chảy lại. Trên 1500 ppm, lợi ích sẽ biến mất - khoảng trống trở lại mức độ phản xạ không khí.

Tốc độ dòng chảy và độ tinh khiết của nitơ

Thông sốKhuyến nghịĐộ tinh khiếtTối thiểu 99,9% (cấp 3.0)Điểm sương-40°C hoặc thấp hơnTốc độ dòng chảy15--25 m³/giờ (lò 6 vùng điển hình)

Dự toán chi phí: Đối với PCBA robot công nghiệp điển hình có kích thước 100×150 mm, nitơ bổ sung thêm 0,10 USD mỗi bảng với khối lượng 10.000. Với khối lượng 100.000, chi phí giảm xuống còn 0,04 USD mỗi bảng.

Thử nghiệm để xác nhận lợi ích của nitơ

Trước khi quyết định sử dụng nitơ cho PCBA robot công nghiệp của bạn, hãy chạy hai thử nghiệm này.

So sánh khoảng trống (X-Ray)

1. Reflow 20 bảng trong không khí, 20 bảng trong nitơ

2. Chụp X-quang mỗi bảng ở góc nghiêng 0° và 45°

3. Đo diện tích khoảng trống dưới tấm tản nhiệt lớn nhất (ví dụ: IC điều khiển động cơ)

4. Đạt tiêu chí để biện minh cho nitơ: Giảm độ rỗng > 50% so với không khí

Kiểm tra mặt cắt ngang và cắt

Thử nghiệmKết quả phản xạ không khíMục tiêuNitrogenĐộ dày IMC (liên kim loại)1--3 µm không đồng đều2--4 µm đồng nhấtĐường kính rỗng> 200 µm phổ biến< 100 µm hiếmĐộ bền cắt bi (0,5 mm BGA)800--1000 gf1100--1300 gf

Câu hỏi thường gặp -- Các câu hỏi thường gặp về dòng chảy nitơ cho Robot công nghiệp PCBA

Câu hỏi 1: Dòng chảy lại của nitơ có cải thiện độ tin cậy của mối hàn cho robot công nghiệp PCBA tiếp xúc với rung động không?

MỘT:Có, nhưng chỉ dành cho các cơ chế lỗi cụ thể. Robot công nghiệp chịu rung động 5--50 Grms từ động cơ servo và hộp số. Hai lỗi liên quan đến rung động được cải thiện nhờ nitơ:

Kirkendall vô hiệu-- Trong phản xạ không khí, sự phát triển liên kim loại đồng-thiếc (IMC) không đều, tạo ra các khoảng trống cực nhỏ ở bề mặt tiếp xúc. Dưới sự rung động, những khoảng trống này kết lại và nứt sau 5000--10.000 giờ. Dòng chảy ngược nitơ tạo ra IMC (lớp Cu₆Sn₅) đồng nhất không có lỗ rỗng. Thử nghiệm độ rung (20 Grms, 10--2000 Hz, 100 giờ) cho thấy các khớp nối nitơ tồn tại lâu hơn gấp 3 lần.

Mỏi hàn gần các linh kiện nặng-- Máy biến áp lớn (15×15 mm) trên robot công nghiệp PCBA chịu sự giãn nở nhiệt khác nhau trong quá trình khởi động robot (25°C đến 85°C). Trong phản xạ không khí, các khoảng trống tập trung dưới các góc thành phần nơi ứng suất cao nhất. Những khoảng trống này đóng vai trò là nơi bắt đầu vết nứt. Với nitơ, các mối nối không có khoảng trống sẽ phân bổ ứng suất đồng đều.

Cải thiện về lượng-- Thử nghiệm tuổi thọ tăng tốc (sốc nhiệt -40°C đến +125°C, 1000 chu kỳ + rung đồng thời) cho thấy:

- Khe nối gió: nứt hoặc hỏng 12%

- Khe hồi lưu Nitơ: nứt 1,5%

Tuy nhiên, nitơ không khắc phục được hình dạng miếng đệm được thiết kế kém hoặc khẩu độ stencil không chính xác. Luôn tối ưu hóa những thứ đó trước, sau đó thêm nitơ.

Câu hỏi 2: Tỷ lệ phần trăm trống nào được chấp nhận đối với các giai đoạn cấp điện PCBA của robot công nghiệp và nitơ có thể đạt được điều đó không?

MỘT:Đối với các giai đoạn cấp nguồn PCBA của robot công nghiệp (bộ truyền động động cơ, IGBT, MOSFET), độ trống có thể chấp nhận được tùy thuộc vào tải nhiệt. Có ba tầng tồn tại:

Cấp 1 -- Công suất cao (liên tục > 20A mỗi FET)
Diện tích trống chấp nhận được: < 5%. Đường kính lỗ rỗng đơn: < 0,2 mm. Điều này chỉ có thể đạt được với phản ứng chảy lại nitơ (1000 ppm O₂) cộng với phản xạ chân không (tùy chọn). Không có nitơ, khoảng trống điển hình là 15--25%.

Cấp 2 -- Công suất trung bình (đỉnh 10--20A, không liên tục)
Diện tích trống chấp nhận được: < 10%. Không có khoảng trống đơn > 0,5 mm. Dòng chảy lại nitơ luôn đạt được khoảng trống 5--8%. Dòng khí hồi lưu tạo ra 12--18% -- thường ở mức cận biên nhưng sẽ vượt qua nếu mô phỏng nhiệt cho phép.

Cấp 3 -- Công suất thấp (< 5A, IC tín hiệu)
Diện tích trống chấp nhận được: < 25%. Khoảng trống có tác động nhiệt tối thiểu. Nitơ là không cần thiết. Không khí phản xạ đủ.

Nitơ có thể đạt được Cấp 1 nếu không có chân không?Không - chỉ riêng nitơ đã đạt tới độ rỗng tối thiểu 5--8% do khí thông lượng bị mắc kẹt. Đối với khoảng trống dưới 5% (quan trọng đối với thiết bị SiC MOSFET hoặc GaN), bạn cần chỉnh lại dòng chân không (loại bỏ khí sau khi chất hàn tan chảy). Nitơ + chân không đạt được khoảng trống 1--3%.

Giao thức thử nghiệm cho robot công nghiệp PCBA: Đo khoảng trống trên 10 bảng. Nếu trung bình > 15% thì bổ sung nitơ. Nếu trung bình 8--15% và công suất tiêu tán < 2W trên mỗi thành phần thì không khí có thể chấp nhận được. Nếu yêu cầu < 8%, hãy chỉ định tối ưu hóa nitơ cộng với giấy nến (vias trong miếng đệm nhiệt để giải phóng chất trợ dung).

Câu hỏi 3: Tôi có thể chuyển đổi lò phản xạ không khí hiện có của mình sang nitơ để sản xuất PCBA cho rô-bốt công nghiệp không?

MỘT:Có, nhưng với ba sửa đổi không thể thương lượng. Nhiều nhà sản xuất cố gắng chuyển đổi một phần và thất bại.

Sửa đổi 1 - Niêm phong lò
Lò sưởi không khí có các khoảng trống ở rèm cửa vào/ra và giữa các khu vực. Độ tinh khiết của nitơ đòi hỏi lượng oxy đưa vào < 50 L/phút. Cài đặt:

- Rèm nam châm 2 lớp (thay thế dây xích đơn giản)

- Kiểm soát áp suất dương (1--2 mm H₂O bên trong lò)

- Bịt kín tất cả các tấm tiếp cận bằng gioăng silicon chịu nhiệt độ cao

Nếu không niêm phong, bạn sẽ tiêu thụ nhiều nitơ hơn 3--5 lần (chi phí 0,30-- 0,50 USD mỗi bảng) và vẫn có 5000 ppm O₂ ở mức cao nhất -- tệ hơn so với một lò nướng không khí được điều chỉnh phù hợp.

Sửa đổi 2 - Hệ thống giám sát oxy
Lắp đặt hai cảm biến O₂ zirconia: một ở vùng làm nóng trước, một ở vùng đỉnh nóng chảy lại. Cảm biến phải được hiệu chuẩn hàng tháng. Nhiều nhà sản xuất robot công nghiệp PCBA bỏ qua việc hiệu chuẩn và sau đó thắc mắc tại sao việc hủy bỏ lại trả về.

Sửa đổi 3 -- Băng tải và bôi trơn
Chất bôi trơn băng tải tiêu chuẩn sẽ bay hơi trong nitơ (sự thiếu oxy sẽ làm thay đổi nhiệt độ phân hủy). Sử dụng mỡ perfluoropolyether (PFPE). Thương hiệu Kester hoặc Klüber. Chất bôi trơn thông thường sẽ làm bẩn bo mạch và tạo ra các vết hàn.

Chi phí chuyển đổi và dòng thời gian:

- Thiết bị: $8.000--$15.000 (con dấu, rèm, cảm biến, điều khiển dòng chảy)

- Cài đặt: ngừng hoạt động 2 ngày

- Nguồn cung cấp nitơ: Bể chứa chất lỏng hoặc máy tạo PSA ($300--$500/tháng cho thuê)

- Thời gian hoàn vốn cho khối lượng PCBA robot công nghiệp > 50.000/năm: 6--8 tháng (do giảm việc làm lại và thu hồi sản phẩm tại hiện trường)

Không chuyển đổinếu khối lượng hàng năm của bạn dưới 20.000 bảng. Thay vào đó, hãy sử dụng nhà sản xuất theo hợp đồng đã có hệ thống phản xạ nitơ.

Ma trận quyết định - Bạn có nên sử dụng Nitơ?

Yếu tốKhông khí phản xạ đủ Nitơ Khuyến nghị Miếng đệm nhiệt > 25 mm²KhôngCóThành phần có đế đồng lộ ra (QFN, DFN)KhôngCó Bước BGA < 0,8 mmKhôngRobot PCBA vận hành > Môi trường xung quanh 60°CKhôngCóMục tiêu độ tin cậy trường < 0,5% sai sót mỗi nămKhôngCó Chất hàn không chì (SAC305) với dòng không sạchĐôi khiĐối với bảng lớnKhối lượng < 10.000 bảng/nămCóKhông (chi phí không hiệu quả)

Khuyến nghị cuối cùng

Sự phản xạ nitơ có ý nghĩa rõ ràng đối với PCBA của robot công nghiệp có chứa:

- Miếng tản nhiệt lớn (> 25 mm²)

- BGA hoặc QFN có miếng đệm khuôn hở

- Bất kỳ giai đoạn công suất tiêu tán > 5W mỗi thành phần

- Yêu cầu về độ tin cậy < 1% sự cố tại hiện trường trong 5 năm

Nitơ không có ý nghĩa gì đối với PCBA (giao diện cảm biến, bảng I/O) của robot công nghiệp đơn giản, công suất thấp với các bộ phận nhỏ và không có thách thức về nhiệt.

Lời khuyên thiết thực: Chạy thử 100 bảng bằng nitơ. X-quang làm trống. So sánh với kết quả chỉnh lại luồng không khí hiện tại của bạn. Nếu diện tích khoảng trống giảm hơn 50%, hãy bổ sung nitơ. Nếu mức giảm dưới 30% thì thiết kế từ thông hoặc khuôn tô của bạn mới là vấn đề thực sự -- hãy khắc phục những vấn đề đó trước.
