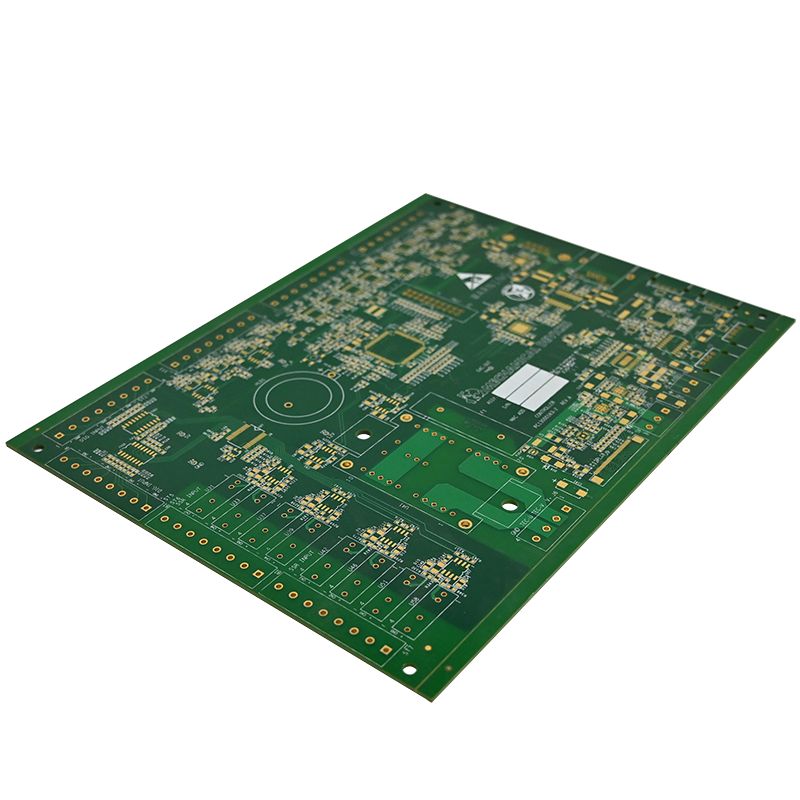

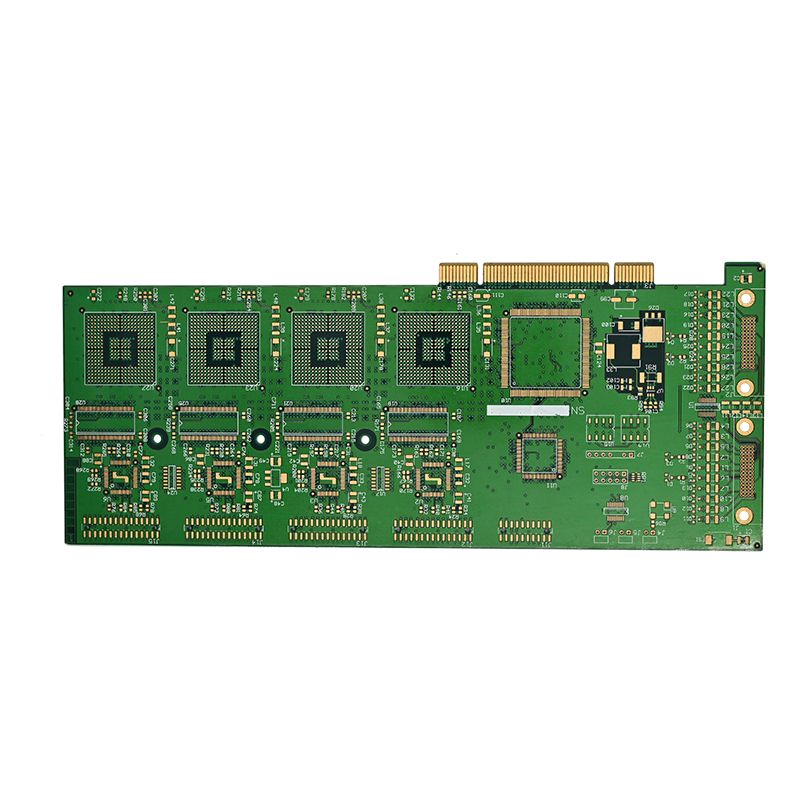

Robot hàn PCBA

Tính năng kỹ thuật cốt lõi

1. Điều khiển chuyển động nâng cao

Tích hợp động học nghịch đảo: Sử dụng các phương pháp tham số D-H để ánh xạ liền mạch giữa các biến khớp và tư thế tác động cuối.

Lập kế hoạch quỹ đạo mượt mà: Các thuật toán nội suy nâng cao tối ưu hóa các đường cong vận tốc, đảm bảo sự chuyển tiếp suôn sẻ trong các mối hàn dạng sóng hoặc phân đoạn đồng thời tránh các điểm kỳ dị.

Hợp tác đa trục: Hỗ trợ điều khiển đồng bộ nhiều mối hàn cho các đường hàn phức tạp với sai số độ chính xác điều khiển trong phạm vi ±0,05mm.

2. Thích ứng quy trình hàn

Điều chỉnh tham số thời gian thực: Tự động điều chỉnh tốc độ cấp dây, dòng điện và điện áp dựa trên tín hiệu phản hồi hồ quang.

Tối ưu hóa đường dẫn phân đoạn: Xử lý đặc biệt đối với các phần chuyển tiếp trong mối hàn lượn sóng để đảm bảo tính nhất quán của hạt và tính toàn vẹn của mối nối.

3. Độ tin cậy cấp công nghiệp

Kiến trúc chống nhiễu: Bố cục chuyên biệt để cách ly tiếng ồn hàn công suất cao khỏi các mạch logic nhạy cảm.

Giao thức truyền thông: Các giao diện sẵn sàng sử dụng để tích hợp EtherCAT, Profinet và PLC.

Sản xuất xuất sắc

Cách thiết kế Robot hàn PCBA

Thiết kế robot hàn PCBA hiệu suất cao đòi hỏi phải xem xét toàn diện nhiều khía cạnh, từ lập kế hoạch kiến ​​trúc hệ thống đến sản xuất phần cứng, kiểm soát phần mềm và xác minh lần cuối. Các chi tiết sau đây là những điểm thiết kế chính để đảm bảo rằng sản phẩm đáp ứng các yêu cầu khắc nghiệt của các tình huống hàn công nghiệp.

1. Kiến trúc hệ thống và quy hoạch chức năng

Robot hàn PCBA cần đạt được sự tích hợp liền mạch nhiều mô-đun chức năng, bao gồm điều khiển chuyển động, quản lý năng lượng hàn, giao diện cảm biến và mô-đun giao tiếp để tạo thành một hệ thống điều khiển ổn định và hiệu quả.

Phần điều khiển chuyển động: Hỗ trợ lập kế hoạch quỹ đạo hợp tác đa trục (chẳng hạn như điều khiển 4-DOF trong hệ tọa độ Cartesian) và chuyển đổi đường đi của bộ tác động cuối mỏ hàn thành các lệnh góc khớp thông qua thuật toán động học nghịch đảo, đảm bảo độ chính xác của quỹ đạo hàn.

Phần quy trình hàn: Nó có thể điều chỉnh các thông số hàn trong thời gian thực tùy theo các vật liệu hàn và loại mối hàn khác nhau. Ví dụ, trong các mối hàn dạng sóng, điều khiển phân đoạn (chẳng hạn như các phần chuyển tiếp nối các phần thẳng) được áp dụng để tránh các khuyết tật hàn và đảm bảo độ ổn định khi hàn.

Giao diện truyền thông: Dự trữ các giao diện truyền thông cấp công nghiệp như EtherCAT hoặc Profinet, có thể thực hiện tương tác dữ liệu hiệu quả với các máy tính cấp cao hơn hoặc PLC, tạo điều kiện kiểm soát tích hợp toàn bộ dây chuyền sản xuất.

2. Thiết kế phần cứng và sản xuất PCBA

Lấy PCBA làm cốt lõi, thiết kế phần cứng tuân thủ các nguyên tắc về độ tin cậy cao, chống nhiễu mạnh và độ chính xác cao, đồng thời kiểm soát chặt chẽ từng mắt xích của quy trình sản xuất để đảm bảo chất lượng sản phẩm.

Giai đoạn thiết kế PCB: Tiến hành xác minh tính hợp lý của bố cục mạch thông qua công nghệ mô phỏng, tập trung vào việc kiểm soát độ chính xác của mạch (sai số trong phạm vi ±0,05mm) và độ tin cậy kết nối giữa các lớp để tránh nhiễu tín hiệu.

Lựa chọn thành phần: Các thành phần chính (chẳng hạn như bộ vi điều khiển, chip điều khiển nguồn) đều sử dụng các sản phẩm cấp công nghiệp và trải qua quá trình sàng lọc nghiêm ngặt của nhà cung cấp cũng như kiểm tra nguyên liệu đầu vào để đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Quy trình sản xuất: Toàn bộ quá trình bao gồm chuẩn bị vật liệu (sai số kích thước trong phạm vi ± 0,1mm), khoan laser (độ chính xác lỗ vi mô dưới 0,2mm), mạ đồng, khắc quang hóa, in mặt nạ hàn, v.v., để đảm bảo tính toàn vẹn của mạch và khả năng thích ứng với môi trường.

Quy trình hàn: Kết hợp vị trí SMT (chẳng hạn như các bộ phận đóng gói 0402/0201 có độ chính xác cao) với chèn DIP (dành cho các thiết bị công suất cao) và sử dụng công nghệ hàn nóng chảy lại và hàn sóng để đảm bảo độ tin cậy của kết nối thành phần; cuối cùng, loại bỏ từ thông dư thông qua quá trình làm sạch để cải thiện độ ổn định của sản phẩm.

3. Kiểm soát phần mềm và triển khai thuật toán

Hệ thống phần mềm của robot hàn PCBA thực hiện tích hợp sâu giữa điều khiển chuyển động và quy trình hàn, đồng thời sử dụng các thuật toán hiệu suất cao để đảm bảo độ chính xác và hiệu quả hàn.

Giải pháp động học nghịch đảo: Sử dụng phương pháp tham số D-H để thiết lập mối quan hệ ánh xạ giữa các biến khớp và tư thế tác động cuối, đồng thời xử lý đường hàn theo từng đoạn (như đoạn chuyển tiếp và đoạn thẳng của mối hàn lượn sóng) để đảm bảo tính liên tục và êm ái của chuyển động.

Thuật toán lập kế hoạch quỹ đạo: Tạo đường chuyển động khớp trơn tru, tránh các điểm đơn lẻ trong quá trình chuyển động và tối ưu hóa đường cong vận tốc thông qua thuật toán nội suy để giảm lỗi hàn do đột biến chuyển động.

Điều chỉnh tham số theo thời gian thực: Dựa trên các tín hiệu phản hồi (như điện áp hồ quang, dạng sóng dòng điện), tự động điều chỉnh tốc độ cấp dây và dòng hàn để thích ứng với những thay đổi trong điều kiện hàn và đảm bảo chất lượng hàn ổn định.

Giới thiệu về UNIXPLORE: Đối tác PCBA đáng tin cậy của bạn

Lịch sử của chúng tôi

Được thành lập vào năm 2011, Unixplore Electronics Co.,Ltd đã tập trung vào việc cung cấp các dịch vụ sản xuất điện tử theo hợp đồng chìa khóa trao tay một cửa, bao gồm thiết kế và chế tạo PCB & PCBA, mua sắm linh kiện, lắp ráp SMT & DIP, lập trình, kiểm tra chức năng, sơn phủ phù hợp, chế tạo hộp, dây nịt & lắp ráp cáp, lắp ráp thành phẩm, đóng gói, v.v. Sản phẩm của chúng tôi được sử dụng rộng rãi trong thiết bị gia dụng, ô tô, hệ thống an ninh, điện tử tiêu dùng, điều khiển công nghiệp, thiết bị y tế, chăm sóc sức khỏe, nhà thông minh, quân sự, hàng không và các lĩnh vực khác.

Trường ứng dụng

Thiết bị gia dụng · Điều khiển công nghiệp · Ô tô · Điện tử tiêu dùng · Thiết bị y tế · Hệ thống an ninh · Chăm sóc sức khỏe · Đèn LED

Sức mạnh nhà máy của chúng tôi

Năng lực sản xuất: Năng lực sản xuất hàng năm hơn 1.500.000 PCBA và 150.000 bộ lắp ráp thành phẩm, có thể đáp ứng nhu cầu của cả đơn hàng lô lớn và lô nhỏ.

Khái niệm hợp tác: Cam kết thiết lập mối quan hệ hợp tác mang tính xây dựng lâu dài với khách hàng toàn cầu, tập trung vào cải thiện chất lượng và tối ưu hóa chi phí, đồng thời tuân thủ nguyên lý "chất lượng tốt nhất, giao hàng nhanh hơn, chi phí thấp hơn, không rủi ro".

Linh hoạt đặt hàng: Chấp nhận đơn hàng số lượng nhỏ, không hạn chế moq và hỗ trợ đầy đủ các nhu cầu tùy chỉnh của khách hàng.

Giấy chứng nhận của chúng tôi

Hoạt động của chúng tôi đã được chứng nhận theo tiêu chuẩn ISO 9001:2015 và IPC-610E, thực hiện nghiêm túc hệ thống quản lý chất lượng quốc tế để đảm bảo mỗi sản phẩm đều đạt tiêu chuẩn chất lượng cao.

Thiết bị sản xuất

Chúng tôi có một nhà máy tự sở hữu rộng hơn 3.000 mét vuông, được trang bị các thiết bị sản xuất và thử nghiệm chuyên nghiệp để hỗ trợ mạnh mẽ về chất lượng sản phẩm:

Đội ngũ R&D: 20 kỹ sư R&D chuyên nghiệp, hỗ trợ kỹ thuật cho thiết kế tùy chỉnh và tối ưu hóa sản phẩm.

Dây chuyền sản xuất: 6 dây chuyền sản xuất SMT, 4 dây chuyền lắp ráp DIP, 2 dây chuyền lắp ráp thành phẩm, thực hiện sản xuất hiệu quả và tự động.

Thiết bị kiểm tra: 2 phòng kiểm tra lão hóa, 2 phòng kiểm tra Nhiệt độ cao và thấp và nhiều loại dụng cụ kiểm tra tiên tiến, có thể thực hiện nhiều thử nghiệm về độ ổn định, độ tin cậy và chức năng trên PCBA.

Thiết bị chính: Máy hàn Yamaha SMT tốc độ cao, Máy hàn Reflow 10 vùng nhiệt độ, Máy hàn Reflow 9 vùng nhiệt độ, v.v., đảm bảo độ chính xác và hiệu quả của sản xuất.

Lời mời hợp tác

Chúng tôi nồng nhiệt chào đón các đơn đặt hàng PCBA/OEM PCBA và thành phẩm điện tử của bạn. Cho dù bạn có các dự án lắp ráp điện tử tùy chỉnh hay cần dịch vụ sản xuất PCBA chuyên nghiệp, vui lòng liên hệ với chúng tôi ngay hôm nay và chúng tôi sẽ cung cấp cho bạn các giải pháp chất lượng cao, hiệu quả và tiết kiệm chi phí.
