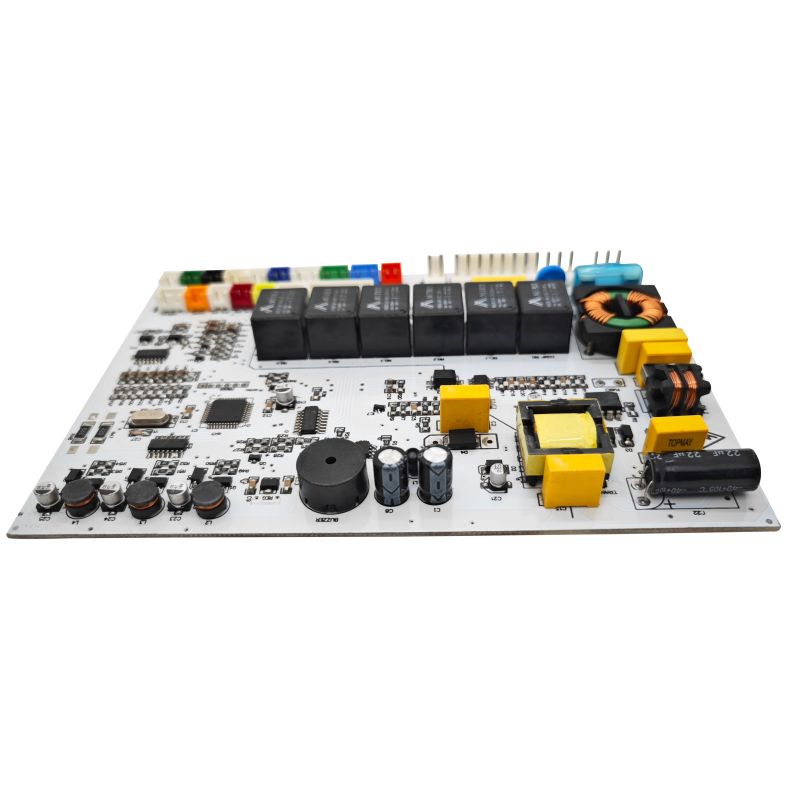

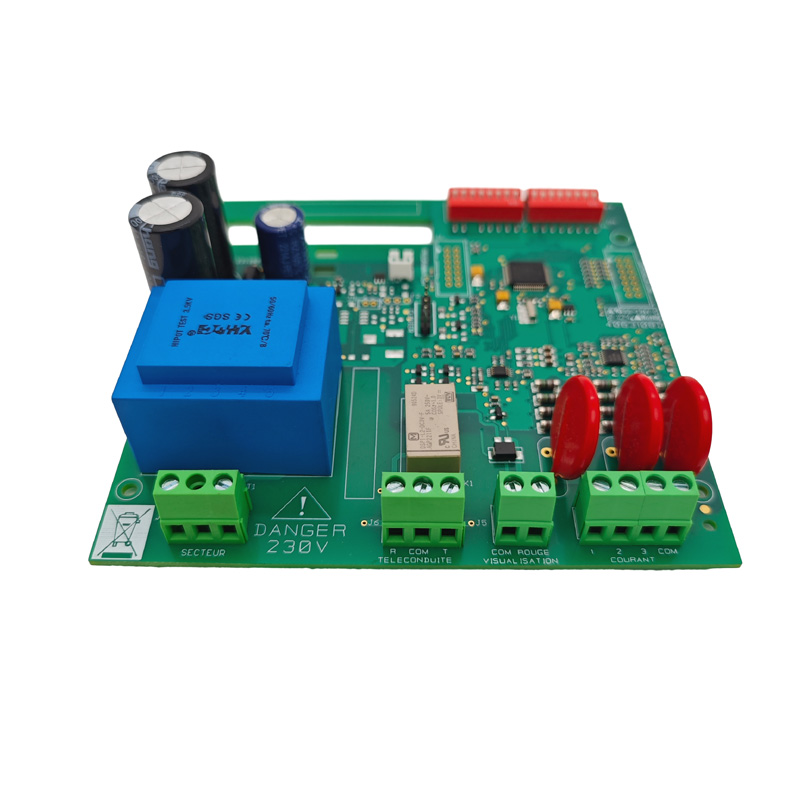

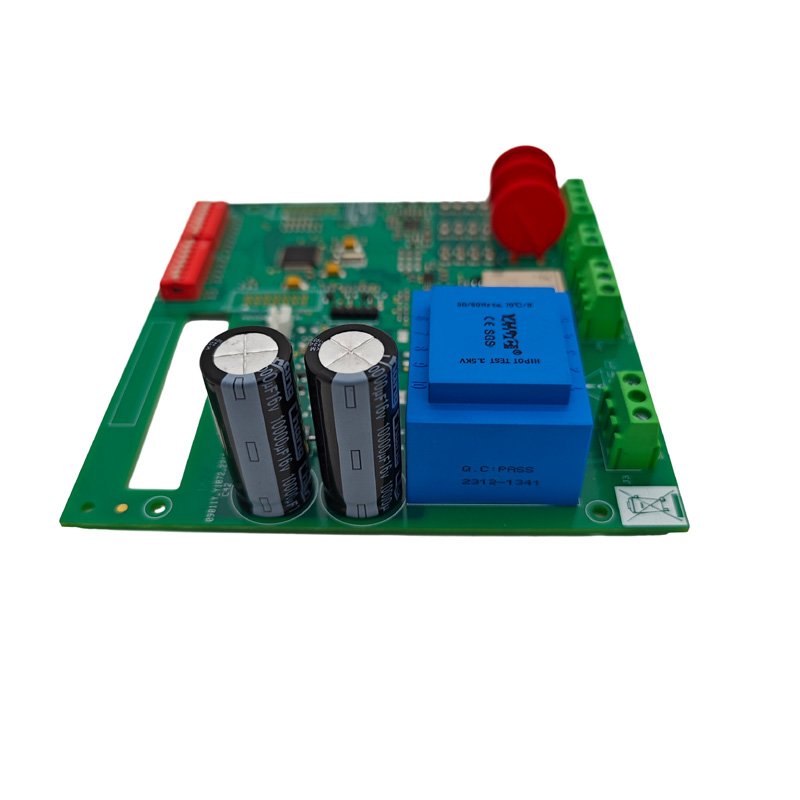

Hệ thống sonar đánh cá (máy dò cá) là thành phần điện tử cốt lõi trong thiết bị phát hiện biển, được sử dụng rộng rãi trong câu cá giải trí, câu cá thương mại và thám hiểm dưới nước. Là nhà cung cấp dịch vụ sản xuất PCBA chuyên nghiệp, chúng tôi cung cấp các giải pháp toàn diện từ thiết kế đến lắp ráp thành phẩm, đảm bảo vận hành đáng tin cậy trong môi trường biển khắc nghiệt đặc trưng bởi phun muối, độ ẩm cao và biến động nhiệt độ khắc nghiệt.
Hệ thống sonar bao gồm hai cụm điện tử, mỗi cụm có các yêu cầu PCBA khác nhau:
Xử lý tín hiệu sonar – chuyển đổi tiếng vang trở lại thành hình ảnh kỹ thuật số
Tích hợp định vị GPS – kết hợp dữ liệu vị trí với kết quả sonar
Hiển thị lái xe - điều khiển đầu ra LCD hoặc màn hình cảm ứng
Tương tác giao diện người dùng – nút đọc hoặc đầu vào cảm ứng
Tiếp nhận tiếng vang – khuếch đại và điều hòa các tín hiệu phản hồi yếu (phạm vi microvolt)
Chuyển đổi truyền/nhận – chuyển đổi nhanh chóng giữa chế độ truyền và nhận
Kết hợp trở kháng - đặc điểm cáp và đầu dò phù hợp
Xu hướng sản xuất hiện đại: Đầu dò câu cá cao cấp hiện sử dụng công nghệ SMT, với máy gắp và đặt gắn các phần tử áp điện trực tiếp lên PCBA, thay thế việc định vị thủ công các tinh thể gốm để cải thiện độ chính xác và giảm chi phí.
| tham số | Nước nông (0-200ft) | Nước sâu (200-1000ft+) |
|---|---|---|
| Tần số điển hình | 200 kHz | 50 kHz hoặc 38 kHz |
| Bước sóng/Độ phân giải | Ngắn hơn = chi tiết cao hơn | Dài hơn = thâm nhập sâu hơn |
| Truyền tải điện | 1 kW | 4 kW (cấp thương mại) |
| truyền điện áp | ±40V đến ±60V | ±80V đến ±100V |
Tần số đơn, chùm tia đơn: 38 kHz, 50 kHz, 200 kHz @ 1 kW
Tần số kép, chùm tia đơn: 38/200 kHz hoặc 50/200 kHz (phổ biến cho câu cá)
Công suất cao: cấu hình thương mại nước sâu 4 kW
| tham số | Màn hình/Bộ xử lý | hội đầu dò |
|---|---|---|
| Chất liệu bảng | FR4 (tiêu chuẩn) | FR4 Tg cao hoặc PCB linh hoạt |
| Số lớp | 4-8 lớp | 2-4 lớp |
| Trọng lượng đồng | 1-2 oz (tín hiệu), 2 oz (nguồn) | Tối thiểu 2 oz (xung dòng điện cao) |
| Bề mặt hoàn thiện | ENIG hoặc OSP | ENIG (chống ăn mòn) |
| Nhiệt độ hoạt động | -20°C đến +70°C | -40°C đến +85°C |
| Lớp phủ phù hợp | Khuyến khích | Bắt buộc (môi trường biển) |
Tần số sonar dao động từ 50 kHz đến hơn 900 kHz. Bố cục PCBA ảnh hưởng trực tiếp đến phạm vi phát hiện và độ chính xác:
Dấu vết kiểm soát trở kháng: 50Ω hoặc 75Ω điển hình cho cáp đầu dò
Độ dài vết phù hợp: Đối với đầu dò mảng pha, tất cả các dấu vết phần tử phải có độ dài điện giống hệt nhau
Vòng bảo vệ: Bao quanh các đầu vào analog nhạy cảm với các đường nối đất để loại bỏ nhiễu
Mặt đất tương tự/kỹ thuật số riêng biệt: Kết nối tại một điểm sao duy nhất gần đầu vào nguồn
Môi trường biển khiến PCBA bị phun muối, ngưng tụ và ngâm trực tiếp. Lớp phủ phù hợp là không thể thương lượng:
| Loại lớp phủ | Tốt nhất cho | Ưu điểm | Nhược điểm |
|---|---|---|---|
| Acrylic (AR) | Sử dụng hàng hải nói chung | Dễ thi công, có thể gia công lại | Kháng hóa chất vừa phải |
| Silicon (SR) | Sự thay đổi nhiệt độ cực độ | Phạm vi nhiệt độ rộng, linh hoạt (-55°C đến +200°C) | Khó loại bỏ |
| Urethane (UR) | Ngâm nước mặn kéo dài | Kháng hóa chất/muối tuyệt vời | Khó làm lại |
Mục tiêu xếp hạng IP:
Bộ hiển thị: tối thiểu IP65 (chống bụi, chống phun nước)
Cụm đầu dò: tối thiểu IP68 (có thể ngâm ở độ sâu từ 1m trở lên)
Đầu dò siêu âm không thể truyền và nhận đồng thời. PCBA phải bao gồm một công tắc T/R để bảo vệ Bộ khuếch đại nhiễu thấp (LNA) nhạy cảm khỏi xung truyền điện áp cao:
Bảo vệ ba lớp: Mạch Chopper + kẹp điện áp + điện trở nối tiếp
Thời gian phản hồi: <10μs (độ sâu 1ft ở vùng nước nông = 2μs khứ hồi)
Xếp hạng bảo vệ máy thu: Tồn tại ở mức đỉnh ±100V trên đầu vào ±5V
Tăng tín hiệu mức logic (5V) của MCU lên điện áp cần thiết để điều khiển đầu dò:
| Sân khấu | đầu vào | đầu ra | Nhận được |
|---|---|---|---|
| Bộ dao động | Xung kích hoạt MCU | 200 kHz, 500μs bùng nổ ở 5V | không áp dụng |
| Trình điều khiển MOSFET | logic 5V | Ổ đĩa cổng 12V | ~2x |
| MOSFET nguồn | chuyển mạch 12V | Sóng hình sin ±40V đến ±60V (cầu H) | ~8x |
Tiếng vang phản hồi cực kỳ yếu (mV hoặc microvolt). Chuỗi máy thu yêu cầu mức tăng cao với độ ồn thấp:
| Sân khấu | Chức năng | Mức tăng điển hình |
|---|---|---|
| Chopper (bảo vệ T/R) | Ngắt kết nối trong quá trình truyền | Không áp dụng (chuyển qua) |
| Bộ khuếch đại tiếng ồn thấp (LNA) | Khuếch đại giai đoạn đầu (sàn có độ ồn thấp nhất) | 20-40dB |
| Bộ lọc băng thông | Loại bỏ tiếng ồn ngoài băng tần (200 kHz ±10 kHz) | -3 dB ở mức cắt |
| Bộ khuếch đại thứ cấp | Đưa tín hiệu đến phạm vi ADC | 20-40dB |
| Máy dò đỉnh | Chuyển đổi đường bao RF thành DC để đo phạm vi | không áp dụng |
Tạo ra nhiều đường ray điện áp sạch từ một đầu vào pin hàng hải 12V duy nhất:
| Đường sắt | Hiện hành | Dung sai gợn sóng | Được sử dụng cho |
|---|---|---|---|
| 5V | 500mA-2A | <50mV | MCU, logic, hiển thị |
| 3,3V | 100mA-500mA | <30mV | DSP, ADC, analog chính xác |
| ±12V đến ±15V | 100mA-500mA | <100mV | Mạch khuếch đại thuật toán, LNA |
| ±40V đến ±100V | 1A-5A (xung) | không áp dụng | Bộ khuếch đại công suất (chỉ truyền) |
Khuyến nghị: Sử dụng bộ điều chỉnh chuyển mạch riêng cho đường ray kỹ thuật số và analog. Sử dụng LDO sau khi chuyển đổi bộ chuyển đổi để có nguồn điện sạch nhất cho chuỗi máy thu.
| Luật lệ | Những điểm chính |
|---|---|
| Phần HV và LV riêng biệt | Đặt bộ khuếch đại công suất ở một cạnh, mạch thu ở cạnh đối diện; khoảng cách đường rò tối thiểu 3 mm giữa dấu vết ± 100V và 5V |
| Bảo vệ đầu vào tương tự nhạy cảm | Bao quanh dấu vết đầu vào LNA bằng cách đổ đồng nối đất; thêm vias nối đất cứ sau 5mm; giữ dấu vết đầu vào càng ngắn càng tốt |
| Khâu mặt phẳng mặt đất với Vias | Vias 0,3 mm ở khoảng cách 5 mm nối các mặt phẳng mặt đất trên và dưới; giảm trở kháng mặt đất và ngăn chặn sự nảy của mặt đất |
| Điện dung lớn gần Power Amp | Đặt tụ điện ESR thấp 1000μF đến 4700μF ở đầu vào nguồn của bộ khuếch đại công suất; ngăn chặn sự sụp đổ điện áp trong quá trình truyền tải |
| Quản lý nhiệt cho giai đoạn điện | Sử dụng 2-3 oz đồng để tạo vết điện; thêm tối thiểu 9 via nhiệt cho mỗi tấm MOSFET |
| Loại thành phần | Khuyến khích | Tránh xa | Lý do |
|---|---|---|---|
| Cơ sở PCB | Tg FR4 cao (Tg ≥170°C) hoặc PTFE | Tiêu chuẩn FR4 (Tg 130°C) | Sự thay đổi nhiệt độ biển và năng lượng cao |
| Bề mặt hoàn thiện | ENIG (vàng) | HASL | Chống ăn mòn |
| Mặt nạ hàn | LPI với chất đánh dấu huỳnh quang UV | Tiêu chuẩn mờ | Kiểm tra độ phủ lớp phủ |
| Lớp phủ phù hợp | Acrylic hoặc silicone | Không có | Bảo vệ nước mặn |
| Đầu nối | Bịt kín (IP67+) | Tiêu đề không được niêm phong | Độ ẩm xâm nhập |
| Mục kiểm tra | Phương pháp | Tiêu chí Đạt/Không đạt |
|---|---|---|
| Kiểm tra trong mạch (ICT) | Thiết bị đầu dò tự động | Tất cả các thành phần đều có mặt, giá trị chính xác |
| Kiểm tra chuyển mạch T/R | Áp dụng xung phát, đo đầu ra LNA | Đầu ra LNA <100mV trong quá trình truyền |
| Tầng tiếng ồn của máy thu | Chấm dứt đầu vào với 50Ω, đo số đọc ADC | Nhiễu <3 LSB (điển hình 10 bit) |
| Độ chính xác của phạm vi | Xe tăng thử nghiệm với mục tiêu đã biết ở độ cao 10 ft | Lỗi phạm vi <3% |
| Chống ẩm | 85% RH trong 48 giờ, được cấp nguồn | Không ăn mòn, không suy giảm tín hiệu |
| Bài kiểm tra | Tiêu chuẩn | Thời lượng/Chu kỳ |
|---|---|---|
| Đạp xe nhiệt | -20°C đến +60°C | 50 chu kỳ |
| Rung | Hồ sơ rung động cơ hàng hải | 2 giờ mỗi trục |
| Xịt muối | 5% NaCl, 35°C | 48 giờ |
| Độ ẩm | Độ ẩm 95%, 40°C | 48 giờ |
Câu hỏi 1: FR4 cứng nhắc hay PCB linh hoạt để lắp ráp đầu dò?
Cả hai đều khả thi; sự lựa chọn ảnh hưởng đến hiệu suất và độ tin cậy:
FR4 cứng nhắc: Tốt nhất cho các bộ chuyển đổi một phần tử đơn giản, thiết kế tần số thấp (50-83 kHz). Chi phí thấp hơn, chế tạo dễ dàng hơn nhưng không thể phù hợp với hình dạng thân tàu cong.
PCB linh hoạt: Tốt nhất cho các mảng pha, tần số cao (200 kHz+), thiết kế vỏ cong. Phù hợp với hình dạng phức tạp, giảm kích thước nhà ở nhưng chi phí cao hơn.
Xu hướng của ngành: Máy dò cá cao cấp hiện sử dụng PCBA linh hoạt với các phần tử áp điện SMT, cho phép định vị chính xác hàng chục phần tử đầu dò nhỏ trong các mảng cong hoặc tuyến tính để định hình chùm sóng siêu âm.
Câu hỏi 2: Làm thế nào để bảo vệ preamp máy thu khỏi xung truyền điện áp cao?
Sử dụng sơ đồ bảo vệ ba lớp:
Mạch chopper: MOSFET giáp lưng hoặc điốt PIN nối tiếp với đầu vào máy thu – TẮT trong khi truyền
Kẹp điện áp: Điốt Schottky hoặc Zener nối tiếp kẹp ở ±5V hoặc ±10V
Điện trở nối tiếp: Điện trở 100Ω đến 1kΩ giữa công tắc T/R và đầu vào LNA giới hạn dòng điện trong điều kiện lỗi
Câu hỏi 3: Nguyên nhân gây ra tín hiệu sóng siêu âm không liên tục hoặc tiếng vọng ma quái?
Thường có thể truy nguyên được lỗi thiết kế hoặc lắp ráp PCBA:
Nứt mối hàn trên phần tử SMT → Sử dụng PCB linh hoạt, thêm lớp lót epoxy
Tách rời không đủ trên đường ray điện → Thêm tụ điện số lượng lớn 1000μF, tách riêng 100μF + 100nF cho đường ray LNA
Điều chỉnh bộ lọc thông dải kém → Sử dụng các thành phần dung sai 1%, xác minh bằng máy phân tích mạng
Chúng tôi đã xây dựng năng lực của mình một cách cụ thể để giải quyết những thách thức đặc biệt trong sản xuất thiết bị điện tử hàng hải:
Ăn mòn do phun muối và xâm nhập hơi ẩm là những thách thức chính trong môi trường biển. Chúng tôi cung cấp các tùy chọn lớp phủ phù hợp acrylic, silicone và urethane với tính năng phun chọn lọc (tránh độ chính xác của các vùng đầu nối) và chất đánh dấu huỳnh quang UV để dễ dàng kiểm tra – đáp ứng yêu cầu bảo vệ IP68 cho cụm đầu dò.
Đầu dò câu cá cao cấp ngày càng sử dụng giải pháp phần tử áp điện PCB + SMT linh hoạt. Chúng tôi hỗ trợ sản xuất PCB linh hoạt (polyimide/PET) và bảng mạch cứng-flex – cho phép định vị mảng chính xác, khả năng tương thích vỏ cong và giảm kích thước tổng thể.
Từ chế tạo PCB → tìm nguồn cung ứng linh kiện → lắp ráp SMT/DIP → lập trình → thử nghiệm chức năng → lớp phủ phù hợp → lắp ráp bộ dây điện → lắp ráp thành phẩm, tất cả các quy trình đều được hoàn thiện nội bộ, giảm thiểu chi phí phối hợp giữa nhiều nhà cung cấp và rủi ro về chất lượng.
Được trang bị 2 phòng thử nghiệm lão hóa, 2 buồng thử nghiệm nhiệt độ cao/thấp và nhiều loại dụng cụ thử nghiệm chuyên nghiệp, chúng tôi có thể thực hiện:
Kiểm tra trong mạch (ICT)
Thử nghiệm chu trình nhiệt (-40°C đến +85°C)
Thử nghiệm phun muối
Kiểm tra sốc nhiệt độ
Kiểm tra chức năng (bao gồm xác nhận chuyển mạch T/R, kiểm tra mức tiếng ồn)
Năng lực sản xuất PCBA hàng năm vượt quá 1,5 triệu chiếc, đồng thời hỗ trợ chạy thử nghiệm khối lượng nhỏ không cần MOQ – chuyển đổi liền mạch từ xác minh nguyên mẫu sang sản xuất hàng loạt.
Thành lập: 2011
Diện tích nhà xưởng: 3.000+ m2
Kỹ sư R&D: 20

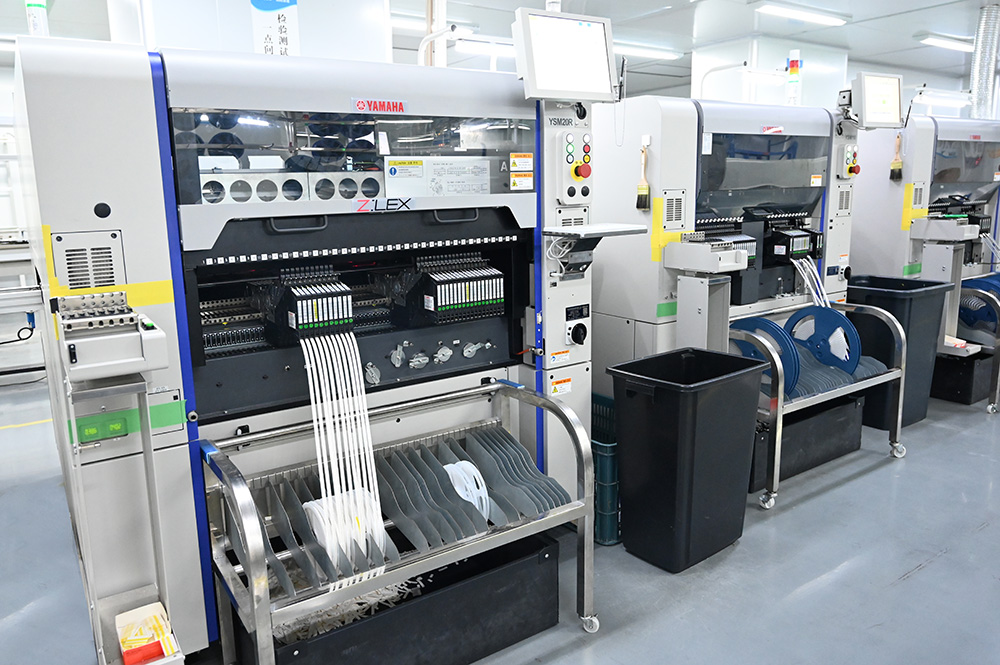

Dây chuyền sản xuất SMT: 6
Dây chuyền lắp ráp DIP: 4
Dây chuyền lắp ráp thành phẩm: 2
Hệ thống chất lượng: Được chứng nhận ISO 9001:2015, tuân thủ IPC-610E
