Rơle an toàn PCBA

Rơle an toàn PCBA là bộ điều khiển cốt lõi được sử dụng trong các hệ thống kiểm soát an toàn công nghiệp, chịu trách nhiệm chính trong việc xử lý và kiểm soát các tín hiệu an toàn một cách đáng tin cậy từ các nút dừng khẩn cấp, rèm đèn an toàn và công tắc khóa cửa liên động. Nhà sản xuất Unixplore Electronics, dựa trên nhiều năm kinh nghiệm trong lĩnh vực sản xuất thiết bị điện tử an toàn và điều khiển công nghiệp, cung cấp giải pháp PCBA rơle an toàn toàn diện từ thiết kế và lựa chọn linh kiện đến sản xuất hàng loạt.

Gửi yêu cầu

Mô tả Sản phẩm

Rơle an toàn PCBA đạt được khả năng giám sát và phản hồi theo thời gian thực đối với các tín hiệu an toàn thông qua các mạch dự phòng và logic an toàn, đồng thời được sử dụng rộng rãi trong dây chuyền sản xuất tự động, hệ thống robot, điều khiển thang máy, thiết bị đóng gói và hệ thống bảo vệ an toàn.

Trong các dự án thực tế,Unixplore Điện tửthiết kế một cách có hệ thống kiến trúc phần cứng, bố trí PCB và quy trình sản xuất rơle an toàn PCBA xoay quanh ba mục tiêu cốt lõi: độ tin cậy, khả năng kiểm chứng và khả năng sản xuất, đảm bảo sản phẩm duy trì đầu ra ổn định ngay cả trong điều kiện làm việc phức tạp.

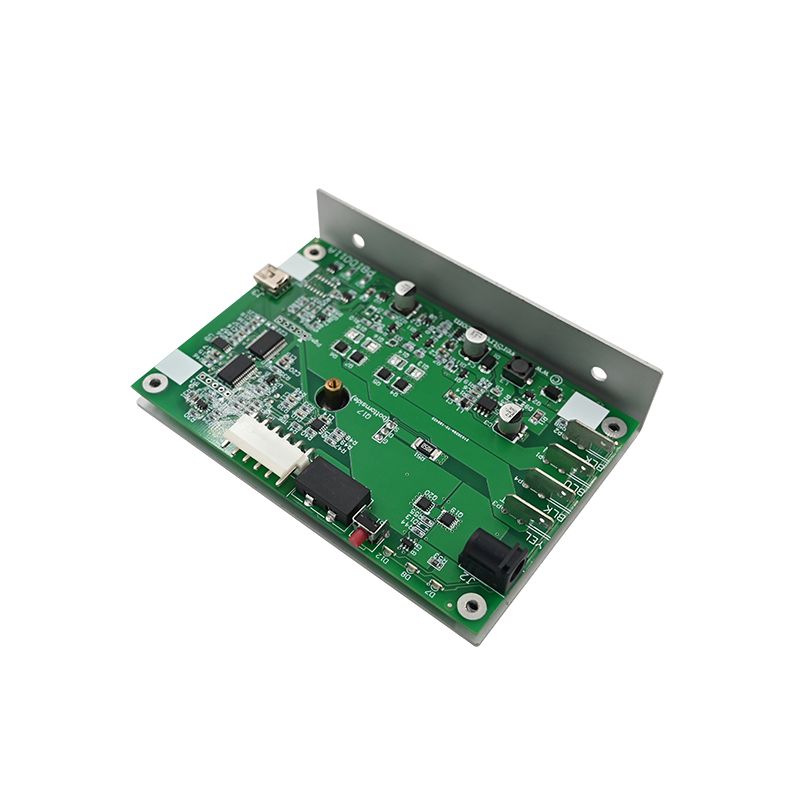

Safety Relay PCBA

Các điểm thiết kế chính của Rơle an toàn PCBA:

1. Lựa chọn thành phần có độ tin cậy cao

Sử dụng các thành phần cấp công nghiệp hoặc được chứng nhận an toàn

Rơle chính, MCU, bộ ghép quang và bộ so sánh có nguồn gốc từ chuỗi cung ứng ổn định

Kết hợp chặt chẽ các thông số tăng điện áp, dòng điện và nhiệt độ

2. Thiết kế dự phòng và an toàn

Kiến trúc xử lý tín hiệu kênh đôi

Logic đầu ra không an toàn, tự động tắt trong điều kiện bất thường

Cơ chế tự kiểm tra khi bật nguồn/trong thời gian chạy để giảm nguy cơ trục trặc

3. Bố trí PCB và kiểm soát EMI

Cách ly vật lý khu vực điện áp cao và thấp

Xóa đường dẫn trở lại và thiết kế nối đất hoàn chỉnh

Lọc và bảo vệ đột biến được thêm vào các khu vực quan trọng

4. Quản lý nhiệt và ổn định vận hành lâu dài

Bố trí các thiết bị điện hợp lý

Vias nhiệt được thêm vào các khu vực nhạy cảm với nhiệt

Thích hợp cho hoạt động liên tục lâu dài

Safety Relay PCBA

Thông số kỹ thuật

Mục	Đặc điểm kỹ thuật
Tên sản phẩm	Rơle an toàn PCBA
Điện áp đầu vào	12V / 24V DC (Có thể tùy chỉnh)
Loại đầu ra	Đầu ra rơle
Kênh an toàn	Kênh đôi
Vật liệu PCB	FR-4 (Tùy chọn TG170)
Độ dày đồng	1–2 oz
Bề mặt hoàn thiện	HASL / ENIG
Nhiệt độ hoạt động	-20°C ~ +70°C
Sự tuân thủ	ISO 9001, IPC-A-610 Loại II/III
Tùy chỉnh	Hỗ trợ OEM / ODM
