Quy trình sản xuất súng massage PCBA là gì: Hướng dẫn sản xuất 20 năm

Việc sản xuất PCBA súng massage yêu cầu xử lý dòng điện cao, điều khiển động cơ không chổi than và an toàn cho người dùng. Sau hai thập kỷ sản xuất thiết bị điện tử dẫn động động cơ, tôi đã thấy các thiết kế quá nóng, giảm tốc độ khi tải hoặc tạo ra các mối nguy hiểm về pin. Quy trình từng bước này bao gồm toàn bộ quy trình sản xuất từ lựa chọn thành phần đến thử nghiệm cuối cùng.

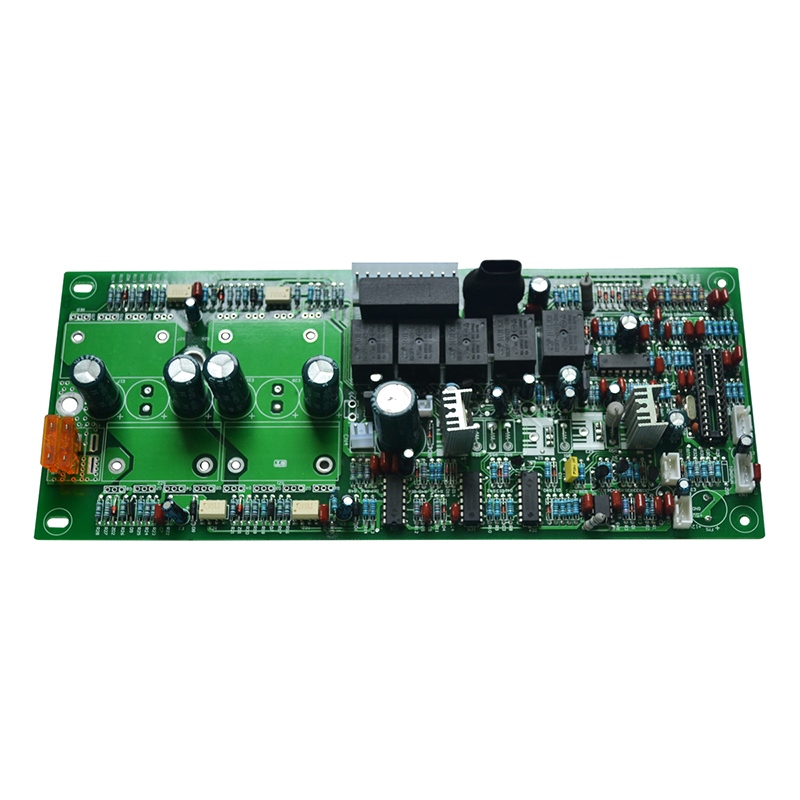

Quy trình sản xuất tiêu chuẩn cho súng massage PCBA

Mỗi súng massage PCBA đều tuân theo trình tự 9 bước. Bỏ qua bất kỳ bước nào sẽ làm tăng tỷ lệ lỗi trường.

Bước 1 – Mua sắm linh kiện và kiểm tra đầu vào

Danh mục thành phần	Thông số quan trọng	Tiêu chí từ chối
MOSFET (ổ đĩa động cơ)	Rds(bật) < 5 mΩ @ 10V	> 6 mΩ không thành công ở 20A
Cảm biến Hall	Điểm chuyển đổi ±5 gauss	Sự bất đối xứng gây ra cogging
IC bảo vệ Li-ion	Quá dòng 30A ± 2A	Chuyến đi trong mô-men xoắn dừng
MCU	2x ADC (tối thiểu 10 bit)	ADC đơn không thể lấy mẫu hai pha động cơ
Mũ chống rung	Chất điện môi X7R hoặc X8R	X5R bị lỗi ở 60°C

Kiểm tra: Lấy mẫu 50 MOSFET từ mỗi lô. Đo Rds(bật) ở 25°C và 80°C. Loại bỏ các lô vượt quá 7 mΩ ở nhiệt độ cao.

Bước 2 – Hàn dán stencil và in

tham số	Đặc điểm kỹ thuật	Tại sao nó quan trọng
Độ dày của khuôn tô	0,12 mm (phần nguồn), 0,10 mm (điều khiển)	MOSFET điện cần nhiều chất hàn hơn
Tỷ lệ khẩu độ	1:1 cho miếng đệm MOSFET	Ngăn ngừa khô khớp ở dòng điện cao
Kiểu dán	SAC305 (nhiệt độ cao)	Vết nứt thiếc-bismuth dưới sự rung động
Tốc độ in	25 mm/giây	Tránh dán bôi bẩn

Quan trọng: Sử dụng giấy nến theo từng bước – dày 0,12 mm đối với MOSFET, 0,10 mm đối với MCU và cảm biến. Chỉ một độ dày thôi cũng có thể gây ra hở hoặc cầu.

Bước 3 – Lắp ráp và chỉnh lại SMT

Thứ tự vị trí: Cảm biến Hall → thụ động → MOSFET → MCU → đầu nối
Cấu hình Reflow: Đỉnh 245°C trong 10 giây (không chì)
Khí quyển nitơ – Cần thiết cho các gói QFN (MCU, trình điều khiển cổng)
Kiểm tra bằng tia X – Bắt buộc kiểm tra độ rỗng dưới miếng MOSFET (khoảng trống < 20%)

Bước 4 – Hàn chọn lọc các linh kiện xuyên lỗ

Súng massage PCBA thường cần các bộ phận xuyên lỗ để có độ bền cơ học:

Thành phần	Phương pháp hàn	Nhiệt độ
Dây ắc quy (14 AWG)	Sóng hàn chọn lọc	380°C, 3 giây
Chuyển đổi (xúc giác)	Hàn sóng	260°C
Giắc cắm DC (đầu vào nguồn)	Hàn tay (robot)	350°C, 2 giây

Không phản xạ lại các bộ phận xuyên qua lỗ. Thân nhựa của chúng tan chảy trong lò ở nhiệt độ 245°C.

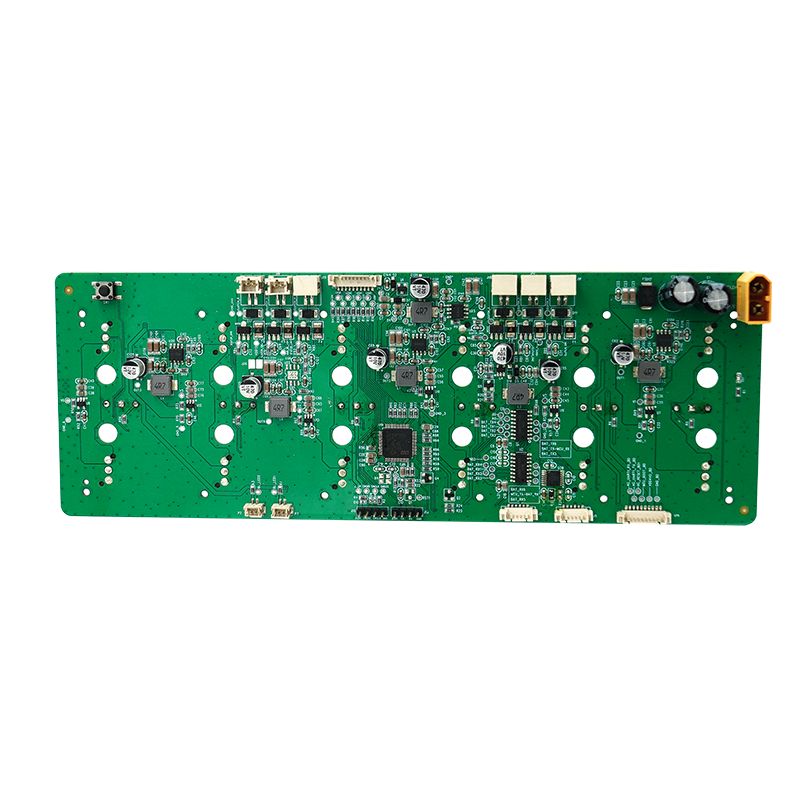

Thiết kế mạch truyền động động cơ cho súng massage PCBA

Phần truyền động động cơ xác định việc xử lý dòng điện dừng và thời gian chạy pin.

Bộ truyền động động cơ DC không chổi than ba pha (BLDC)

Thành phần	Đặc điểm kỹ thuật	Chức năng
MOSFET (6x)	40V, 60A xung, TO-252	Chuyển pha
Người điều khiển cổng	Bồn/nguồn 3 pha, 1A	Điều khiển cổng MOSFET
ý nghĩa hiện tại	Điện trở shunt 2 mΩ (gói 2512)	Bảo vệ quá dòng
mũ khởi động	100 nF, 50V, X7R	Ổ đĩa cổng cao

Thiết kế tản nhiệt: Mỗi MOSFET tiêu tán công suất lên tới 2W ở 20A. Sử dụng via nhiệt (9 mỗi MOSFET) kết nối với khối đồng phía dưới (tối thiểu 2 oz).

Quản lý năng lượng cho pin và sạc

Đường sắt	Điện áp	Hiện hành	Sự bảo vệ
Pin (Li-ion 5S)	danh nghĩa 18–21V	đỉnh 20A	Quá dòng 2 giai đoạn
MCU (3,3V)	3,3V	100 mA	LDO từ pin
Cảm biến Hall (5V)	5V	30 mA	LDO với giới hạn 50 mA
Đầu vào bộ sạc	21–25V (USB-C PD)	2A	FET phân cực ngược

An toàn quan trọng: Sử dụng hai đường bảo vệ quá dòng độc lập – một ở bộ điều khiển cổng, một ở IC bảo vệ pin. Một lỗi duy nhất không được phép cho phép động cơ chạy không theo yêu cầu.

Lập trình và hiệu chỉnh phần sụn

Không có loại súng massage PCBA nào được sản xuất mà không được hiệu chuẩn đầy đủ.

Trình tự lập trình

Flash bộ nạp khởi động – qua SWD hoặc UART (5 giây)
Hằng số hiệu chuẩn – được lưu trữ trong flash EEPROM hoặc MCU
Bảng tra cứu tốc độ - Nhiệm vụ của CPU so với RPM mục tiêu (12 điểm)
Ngưỡng phát hiện chết máy – giới hạn hiện tại được đặt thành 22A ± 1A

Thông số hiệu chuẩn được lưu trữ trên mỗi bảng

tham số	Phạm vi	Sức chịu đựng
Độ lệch cảm biến Hall (U,V,W)	0–360°	±2° về điện
Đạt được cảm giác hiện tại	0,1–0,3 V/A	±3%
Bù cảm biến nhiệt độ	-5 đến +5°C	±1°C
Bộ chia điện áp pin	0,05–0,1	±1%

Tại sao việc hiệu chuẩn lại quan trọng: Nếu không hiệu chuẩn Hall trên mỗi bo mạch, động cơ sẽ tạo ra tiếng kêu có thể nghe được ở tốc độ thấp. Người dùng từ chối súng massage có âm thanh bị lỗi.

Tích hợp cơ khí và lắp ráp

PCBA sẽ vô dụng nếu nó không vừa với tay cầm hoặc tản nhiệt.

Tản nhiệt và giao diện nhiệt

Thành phần	Đường dẫn nhiệt	Chất liệu TIM
MOSFET	Tấm lót dưới cùng → vỏ nhôm	Khoảng cách 1,5 W/m·K
MCU	Gói hàng đầu → vỏ nhựa	Khe hở không khí (không cần TIM)
IC sạc pin	Tấm đệm tiếp xúc → đồng PCB	12 vias + hàn điền

Kiểm tra: Chạy súng massage PCBA ở tốc độ 2800 vòng/phút trong 30 phút. Nhiệt độ vỏ MOSFET phải ở dưới 85°C.

Khai thác dây và giảm căng thẳng đầu nối

Dây pin - Được hàn sau đó dán bằng silicone (ngăn ngừa mỏi do uốn cong)
Dây pha động cơ – Đầu nối JST có chốt khóa (tối thiểu 20 chu kỳ)
Cáp uốn nút – đầu nối ZIF, khoảng cách 0,5 mm, được dán keo sau khi lắp vào

Kiểm tra sản xuất và kiểm soát chất lượng

Mỗi súng massage PCBA phải vượt qua năm bài kiểm tra này trước khi lắp ráp.

Bài kiểm tra	Phương pháp	Đạt/Không đạt
CNTT (trong mạch)	Tàu thăm dò bay	Tất cả các đường ray > 90% điện áp dự kiến
Tổng kiểm tra phần sụn	CRC-32	Phù hợp với mẫu vàng
Động cơ quay không tải	500 vòng/phút, không dừng	Hiện tại <0,8A
Phát hiện gian hàng	Khóa rôto, 3 giây	Tắt trong vòng 500 ms
Mô phỏng pin	Quét 16V–21V	Độ lệch tốc độ < 3%

Thử nghiệm đốt cháy và rung

Lấy mẫu 5% sản lượng cho:

6 giờ ở tốc độ 2400 vòng/phút – theo dõi nhiệt độ MOSFET qua cảm biến MCU
Rung ngẫu nhiên – 5 Grms, 30 phút (mô phỏng dụng cụ bị rơi)
Chu kỳ sạc-xả – 3 chu kỳ (xác minh IC bảo vệ)

Câu hỏi thường gặp – Câu hỏi thường gặp về sản xuất PCBA súng massage

Câu hỏi 1: Nguyên nhân khiến súng massage PCBA bị mất điện dưới áp lực của cơ thể?

Trả lời: Nguyên nhân chính là do cường độ truyền động cổng không đủ cho MOSFET phía cao. Khi áp suất tăng tải động cơ, bộ điều khiển BLDC sẽ cố gắng tăng dòng điện. Nếu tụ điện khởi động (cung cấp năng lượng cho trình điều khiển cổng phía cao) có kích thước nhỏ hơn, thì điện áp cổng sẽ giảm xuống dưới ngưỡng của MOSFET, tăng Rds(bật) từ 4 mΩ lên 20 mΩ. Điều này tạo ra một vòng lặp thoát nhiệt:

Giảm điện áp → truyền động cổng thấp hơn → điện trở cao hơn → nhiều nhiệt hơn → tăng thêm điện trở

Việc khắc phục yêu cầu ba thay đổi trên súng massage PCBA:

Giá trị tụ điện Bootstrap – Sử dụng tối thiểu 220 nF (nhiều thiết kế sử dụng 47 nF). Tính toán dựa trên điện tích cổng: C_boot = (Q_g × 10) / ΔV. Đối với các MOSFET thông thường (Q_g = 30 nC), 220 nF mang lại mức giới hạn an toàn.
Dòng điện cực đại của trình điều khiển cổng – Chọn trình điều khiển có khả năng nguồn/sink 1,5A (ví dụ: DRV8320). Trình điều khiển yếu (0,5A) không thể sạc lại nắp khởi động trong chu kỳ hoạt động có mức độ xung nhịp cao.
Diode khởi động – Sử dụng diode cực nhanh (trr < 50 ns). Tiêu chuẩn 1N4148 có khả năng phục hồi 4 ns nhưng chỉ định mức 100 mA – không đủ cho súng massage PCBA chạy ở tần số 20 kHz. Chuyển sang BAS3007 (1A, 10 ns).

Sau những sửa đổi này, dòng điện dừng vẫn ổn định ở mức 22A ngay cả khi áp lực cơ thể là 15 kg.

Câu hỏi 2: Làm cách nào để ngăn chặn việc kích hoạt sai IC bảo vệ pin trên súng massage PCBA?

Trả lời: Kích hoạt sai xảy ra khi tiếng ồn chuyển mạch của động cơ kết hợp với dòng cảm nhận hiện tại của IC bảo vệ pin. Việc chuyển pha của động cơ BLDC tạo ra dòng điện tăng vọt 1 µs lên tới 50A – quá nhanh để IC bảo vệ có thể phân biệt được với hiện tượng đoản mạch. Ba bản sửa lỗi phần cứng giải quyết vấn đề này:

Bộ lọc thông thấp trên đầu vào cảm nhận – Lắp bộ lọc RC (gốm 10Ω + 1 µF) trực tiếp vào chân CS+ của IC bảo vệ. Tần số góc = 16 kHz. Điều này vượt qua dòng điện trung bình (20–30A) nhưng chặn các xung chuyển mạch 200 kHz.

Nối đất điện trở cảm giác riêng biệt – Chạy dấu vết Kelvin chuyên dụng từ cực âm của điện trở shunt đến chân CS- của IC bảo vệ. Không chia sẻ mặt đất này với dòng nguồn MOSFET. Ngay cả 1 mΩ dấu vết được chia sẻ cũng tạo ra 50 mV tín hiệu sai ở 50A.

Điều chỉnh bộ hẹn giờ độ trễ – Lập trình độ trễ quá dòng của IC bảo vệ đến 100 µs (giả sử IC của bạn hỗ trợ nó). Hầu hết các thiết kế PCBA của súng massage đều sử dụng độ trễ 10 µs so với các thiết kế tham chiếu của pin. Các xung giao hoán chỉ kéo dài 2–3 µs. Độ trễ 100 µs sẽ bỏ qua chúng trong khi vẫn phản ứng với các vị trí đoản mạch thực sự (thời lượng >50 µs).

Kiểm tra bằng máy hiện sóng: Thăm dò CS+ khi động cơ chạy ở mức tải tối đa. Các xung điện phải duy trì ở dưới ngưỡng ngắt của IC bảo vệ (thường là 50 mV đối với shunt 50A). Nếu mức tăng đột biến vượt quá ngưỡng, hãy tăng điện dung của bộ lọc lên 2,2 µF.

Câu hỏi 3: Quy trình chính xác để lập trình nhiều bảng PCBA súng massage trong sản xuất là gì?

Đáp: Quy trình lập trình sản xuất gồm bốn giai đoạn sẽ ngăn chặn tình trạng trộn lẫn và giảm 75% thời gian lập trình so với nhấp nháy từng bước một.

Giai đoạn 1 – Lập trình Pre-SMT (tùy chọn cho các lần chạy lớn)

Sử dụng một lập trình viên nhóm (ví dụ: Elnec BeeProg) để flash bộ nạp khởi động vào MCU trước khi đặt. Điều này chỉ hoạt động đối với MCU có đèn flash ngoài (gói QFN có chân lộ ra ngoài). Từ chối bất kỳ con chip nào không xác minh được - rẻ hơn so với việc làm lại các bảng đã đặt.

Giai đoạn 2 – Lập trình trong hệ thống sau SMT

Đặt một thiết bị cố định chân pogo lập trình (6 chân: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Sử dụng bộ lập trình đa kênh (8 hoặc 16 bảng cùng lúc). Thời gian mục tiêu: 45 giây mỗi bảng bao gồm cả xác minh.

Giai đoạn 3 – Trạm hiệu chuẩn (quan trọng nhất)

Sau khi lập trình, di chuyển bảng đến thiết bị hiệu chuẩn có chứa động cơ súng massage thực sự có bộ mã hóa quang học. Thiết bị chạy mỗi súng massage PCBA thông qua:

Căn chỉnh hội trường (tự động điều chỉnh góc điện)
Độ tuyến tính của tốc độ (ghi lại bảng RPM và bảng RPM)
Giới hạn hiện tại (tăng tải cho đến khi ngắt 22A)

Lưu trữ 12 hằng số hiệu chuẩn này trong khu vực flash MCU được bảo vệ. Các bo mạch không được hiệu chuẩn sẽ tạo ra các đường dốc tốc độ không nhất quán.

Giai đoạn 4 – Truy xuất nguồn gốc

In mã Ma trận dữ liệu 2D trên mỗi PCBA có chứa:

Mã ngày sản xuất (YYWW)
Tổng kiểm tra hiệu chuẩn
Số lô MOSFET (từ lần kiểm tra đầu vào)

Quét mã này trong quá trình lắp ráp cuối cùng. Nếu xảy ra lỗi trường, bạn có thể theo dõi một lô thành phần cụ thể và chỉ làm lại các đơn vị bị ảnh hưởng.

Mục tiêu năng suất sản xuất cho súng massage PCBA

Sân khấu	Lợi nhuận mục tiêu	Lỗi thường gặp	Chi phí làm lại
Vị trí SMT	99,5%	Chân MOSFET cầu nối	Thấp (chỉnh sửa lại dòng)
Lập trình	99,0%	Mất điện khi flash	Trung bình (flash lại)
Sự định cỡ	97,0%	Cảm biến Hall không khớp pha	Cao (cảm biến làm lại)
Chức năng cuối cùng	98,5%	Phát hiện gian hàng ngoài phạm vi	Trung bình (điều chỉnh ngưỡng)

Súng massage PCBA được sản xuất phù hợp mang lại tốc độ 2800 vòng/phút khi có tải, tắt khi ngừng hoạt động trong vòng 500 mili giây và tồn tại sau 500 chu kỳ sạc. Hãy làm theo quy trình này, kiểm tra từng bước và sản phẩm của bạn sẽ hoạt động tốt hơn các đối thủ cạnh tranh bỏ qua việc hiệu chuẩn hoặc xác định sai bộ truyền động cổng.
