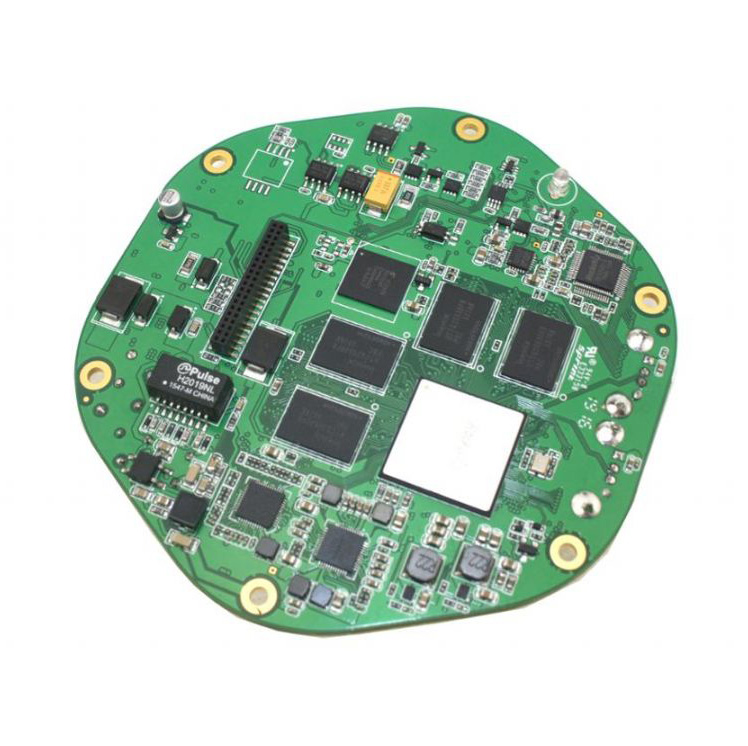

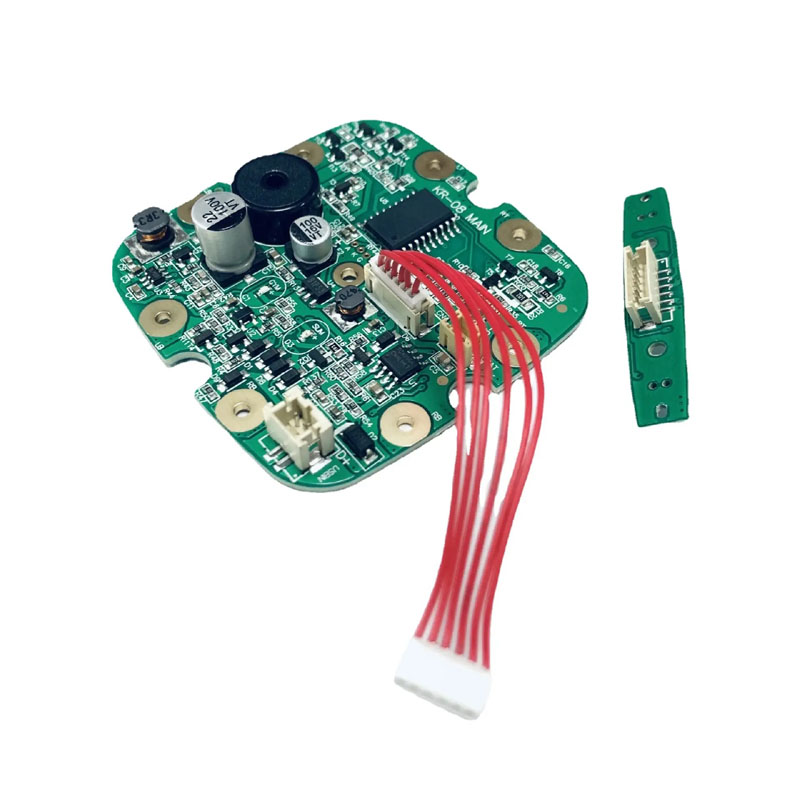

Máy tăm nước PCBA

Nhu cầu và phân loại môi trường

Máy tăm nước hoạt động trong môi trường phòng tắm khắc nghiệt, đặc trưng bởi nước bắn trực tiếp, hơi nước xung quanh cao và phơi nhiễm hóa chất mạnh, chẳng hạn như cặn kem đánh răng và nước súc miệng. Các thiết bị điện tử tiêu chuẩn nhanh chóng bị ăn mòn, dòng điện rò rỉ ký sinh và đoản mạch điện trong những điều kiện này.

Các giải pháp PCBA được thiết kế của chúng tôi được chế tạo đặc biệt để chống lại các tác nhân gây áp lực môi trường nghiêm trọng này, đảm bảo vòng đời sản phẩm hoạt động đáng tin cậy trong 3 năm.

Giảm thiểu rủi ro về chất nền

Chứng nhận bắt buộc tích hợp sẵn: Tất cả chế tạo PCBA tăm nước đều tuân thủ các quy định bắt buộc trên toàn cầu về thiết bị: IEC 60335-1 (An toàn thiết bị gia dụng), UL 60730-1 (Điều khiển điện tự động), Bảo vệ chống xâm nhập tối thiểu IPX4/IPX7 và tiêu chuẩn kháng hóa chất REACH/RoHS cho môi trường ẩm ướt.

Lựa chọn tấm nền và kiến ​​trúc đồng

Việc lựa chọn lớp nền xác định tính toàn vẹn PCBA lâu dài khi tiếp xúc với độ ẩm liên tục. Tiêu chuẩn FR-4 dễ dàng hấp thụ hơi nước qua các cạnh của tấm cắt thô và được mạ qua thùng, dẫn đến hiện tượng đoản mạch Dây tóc Anodic Dẫn điện (CAF) thảm khốc trong vòng 12 tháng.

So sánh các lớp laminate

• Tiêu chuẩn FR-4: Hấp thụ nước 0,10%–0,20%, TG 130°C–140°C. Chỉ thích hợp cho khu vực khô. Tránh sử dụng máy tăm nước vì nó có thể gây ra lỗi CAF nhanh chóng.

• TG FR-4 cao [Lựa chọn cốt lõi của chúng tôi]: Hấp thụ nước 0,08%–0,12%, TG 170°C. Sự lựa chọn lý tưởng cho hồ sơ độ ẩm ẩm, không liên tục.

• TG FR-4 cao không chứa halogen [Được khuyến nghị]: Hấp thụ nước 0,05%–0,08%, TG 150°C. Cấu trúc thân thiện với môi trường với khả năng chống ẩm tuyệt vời.

• Polyimide: Hấp thụ nước 0,02%–0,04%, TG 250°C. Tùy chọn cao cấp cho vùng tiếp xúc ướt vĩnh viễn hoặc vùng uốn cứng.

Thông số kỹ thuật mạ và trọng lượng đồng

• Đồng lớp ngoài: Tối thiểu 1 oz (35 µm) để mang lại biên độ chống ăn mòn tối ưu.

• Đồng lớp bên trong: Tối thiểu 0,5 oz (18 µm) để đảm bảo tính toàn vẹn tín hiệu chống lại nhiễu động cơ bên trong.

• Lỗ xuyên mạ (PTH): Độ dày lớp mạ đồng tối thiểu 25 µm bên trong thùng để tạo thành lớp bịt kín, kín hơi.

• Bề mặt hoàn thiện: Sử dụng nghiêm ngặt ENIG (Vàng ngâm niken điện phân). Chúng tôi cấm hoàn toàn HASL (Hot Air Solder Leveling) đối với PCBA của tăm nước vì hợp kim thiếc-chì tiếp xúc sẽ bị ăn mòn trong hơi nước súc miệng trong vòng 90 ngày.

Xếp chồng lớp và thiết kế cơ khí

Tùy thuộc vào cấu trúc sản phẩm của bạn, chúng tôi cung cấp các cấu hình nhiều lớp phù hợp để chống lại tiếng ồn bơm tần số cao (EMI) và giới hạn khoảng cách cấu trúc:

• Cấp cơ bản (Chỉ dành cho nút và máy bơm): Được xây dựng trên chất nền TG FR-4 cao 2 lớp được tối ưu hóa, cân bằng giữa hiệu quả chi phí với khả năng chống ẩm công nghiệp cao cấp.

• Cấp thông minh/cao cấp (Cảm biến áp suất, màn hình LCD/LED, Bluetooth, sạc nhanh USB-C): Được thiết kế với khả năng xếp chồng 4 lớp. Các mặt đất rắn kép bên trong che chắn các tín hiệu MCU nhạy cảm từ máy bơm EMF và hoạt động như một khối vật lý chắc chắn chống lại sự khuếch tán độ ẩm bên trong.

Tích hợp độ dày và cứng nhắc-Flex

• Độ dày 1,0 mm: Được thiết kế cho tay cầm cầm tay nhỏ gọn, tiện dụng đòi hỏi cấu trúc linh hoạt và khả năng chống rơi.

• Độ dày 1,6 mm: Được thiết kế cho các trạm gốc đặt trên mặt bàn; cung cấp độ cứng tối đa và tốc độ khuếch tán hơi nước tự nhiên thấp nhất.

• Chuyên môn hóa PCB cứng nhắc-Flex: Đối với tay cầm nhỏ gọn siêu cao cấp, chúng tôi hỗ trợ cấu trúc linh hoạt cứng nhắc trong đó pin kết nối thông qua một đuôi polyimide linh hoạt được bảo vệ bằng lớp phủ. Điều này giúp loại bỏ các dây dẫn dễ bị hỏng và nâng cấp đáng kể xếp hạng IPX của cụm lắp ráp tổng thể.

Phòng thủ kép: Lớp phủ phù hợp và niêm phong thành phần

Lớp phủ phù hợp chọn lọc robot

Ngay cả chất nền tốt nhất cũng cần có lớp phủ bề mặt kín khí để chịu được độ ẩm hàng ngày trong phòng tắm.

• Phun tự động đa trục chính xác: Các dây chuyền robot tự động của chúng tôi áp dụng một lớp bảo vệ đồng nhất đồng thời che phủ chính xác các khu vực không được phủ, chẳng hạn như cổng Type-C, điểm tiếp xúc của pin và cổng còi.

• Kiểm tra bằng tia cực tím bằng thuốc nhuộm huỳnh quang 0,1%: Thuốc nhuộm chỉ thị UV chuyên dụng được trộn vào lớp phủ, cho phép máy quét quang học tự động tốc độ cao xác minh độ dày tối thiểu đồng nhất là 25 µm mà không có khe hở lỗ kim.

Thông số kỹ thuật niêm phong giao diện cấp thành phần

1. Cổng USB-C: Được trang bị miếng đệm nén silicon và nắp cao su, đạt chuẩn IPX4 khi đóng cổng.

2. Công tắc xúc giác: Được đúc quá mức với đế cao su chắc chắn trên vòm để đạt được khả năng chống xâm nhập cục bộ IPX5.

3. Đầu nối máy bơm: Được bao bọc hoàn toàn bằng hợp chất bầu epoxy để bảo vệ hoàn toàn khả năng chìm tạm thời theo tiêu chuẩn IPX7.

4. Chân tiếp xúc sạc (Chân Pogo): Được chỉ định nghiêm ngặt với lớp mạ vàng nặng tối thiểu 30 µ inch (Vàng cứng) và vòng đệm chữ O. Các chân cắm mạ niken tiêu chuẩn sẽ bị ăn mòn và hỏng trong vòng 6 tháng sau khi sạc hàng ngày trong phòng tắm ẩm ướt. Các tab vàng nặng của chúng tôi chịu được 20.000 chu kỳ kết nối ướt mà không bị suy giảm điện trở tiếp xúc.

Quy trình kiểm tra chất lượng sản xuất nghiêm ngặt

Mỗi lô PCBA tăm nước Unixplore được sản xuất đều phải vượt qua một loạt kiểm tra chất lượng mô phỏng độ ẩm chuyên sâu trước khi gửi đi:

1. Độ ẩm Môi trường Ngâm: 48 giờ ở 40°C và 93% RH (không ngưng tụ). Tiêu chí đạt: Không nhìn thấy quá trình oxy hóa; Điện trở cách điện (IR > 10 MΩ) giữa hai mạng bất kỳ.

2. Thử nghiệm phun nước IPX4: 10 phút phun ống đa góc dao động liên tục để xác minh không có chất lỏng xâm nhập bên dưới các lớp phủ.

3. Kiểm tra cách điện cao áp: Sử dụng điện áp DC 500V giữa các cực của pin sơ cấp và mặt đất để xác nhận IR > 50 MΩ sau khi ngâm trong độ ẩm.

4. Xác minh chức năng sau ứng suất: Vận hành máy bơm toàn chu kỳ dưới tải. Không cho phép đặt lại bộ điều khiển vi mô (MCU), giật thời gian hoặc khởi động sai.

Câu hỏi thường gặp về kỹ thuật và tóm tắt kỹ thuật

Tôi có thể sử dụng FR-4 tiêu chuẩn cho máy tăm nước PCBA nếu tôi phủ một lớp sơn phủ dày để giảm chi phí không?

Đ: Hoàn toàn không. Đây là một bẫy sản xuất phổ biến dẫn đến tỷ lệ thu hồi sản phẩm cao. Lớp phủ phù hợp không thể bịt kín ba con đường quan trọng:

1. Thùng không tráng phủ: Hơi nước di chuyển theo chiều ngang vào sợi thủy tinh bên trong của FR-4 tiêu chuẩn thông qua hoạt động mao dẫn, tiếp cận các miếng đệm thành phần từ bên dưới. Sau các chu kỳ độ ẩm lặp đi lặp lại, cặn muối dẫn điện màu trắng hình thành, tạo thành các thành phần bắc cầu.

2. Các cạnh được định tuyến (Bấc cạnh): Việc định tuyến bảng để lộ các cạnh gỗ thô. Sức căng bề mặt khiến lớp phủ bị kéo lùi khỏi các góc nhọn, để lại những khoảng trống nhỏ 0,5 mm nơi hơi nước trong phòng tắm xâm nhập.

3. Mặt dưới thành phần: Lớp phủ bao phủ lớp vỏ bên ngoài nhưng không thể xuyên qua hoàn hảo bên dưới các tụ điện và điện trở SMT cấu hình thấp. Độ ẩm bị giữ lại thủy phân cặn chất trợ dung, tạo ra ô nhiễm ion khiến máy bơm khởi động tự phát, không được báo trước.

   Giải pháp của chúng tôi: TG FR-4 cao với phân phối ENIG và epoxy hạt cạnh cung cấp khả năng bảo vệ ba lớp dễ dàng tồn tại sau 3 năm ở độ ẩm 95%.

Đối tác EMS chìa khóa trao tay của bạn: Unixplore Electronics

Khi lựa chọn nhà cung cấp PCBA tăm nước, độ tin cậy kỹ thuật lâu dài và kiểm soát chất lượng nghiêm ngặt là rất quan trọng. Unixplore Electronics cung cấp các khả năng tiên tiến và cơ sở hạ tầng công nghiệp để giúp thiết kế của bạn trở nên sống động một cách liền mạch:

l Dịch vụ EMS chìa khóa trao tay một cửa: Chúng tôi quản lý toàn bộ vòng đời sản phẩm của bạn, từ tối ưu hóa sơ đồ và đánh giá DFM thành phần đến mua sắm các bộ phận toàn cầu, lắp ráp SMT và DIP, lập trình chương trình cơ sở, kiểm tra chức năng (FCT), lớp phủ phù hợp tự động, đóng hộp cuối cùng và đóng gói chuyên dụng.

l Tiêu chuẩn chất lượng được chứng nhận: Toàn bộ hệ sinh thái sản xuất của chúng tôi được chứng nhận theo tiêu chuẩn ISO 9001:2015 và tất cả các hoạt động lắp ráp điện tử đều tuân thủ nghiêm ngặt tiêu chuẩn quốc tế IPC-A-610E, loại bỏ nguy cơ mối hàn nguội hoặc sai lệch linh kiện.

l Năng lực sản xuất nội bộ nâng cao: Chúng tôi vận hành một nhà máy sản xuất chống tĩnh điện rộng hơn 3.000 mét vuông, được hỗ trợ bởi 20 kỹ sư xử lý và R&D chuyên nghiệp. Các tính năng cơ sở của chúng tôi:

1. 6 Dây chuyền sản xuất Yamaha SMT tốc độ cao

2. 4 dây chuyền lắp ráp DIP chính xác với hàn sóng

3. 2 Phòng Thử nghiệm Đốt cháy/ Lão hóa chuyên dụng

4. 2 Phòng thử nghiệm nhiệt độ ẩm xen kẽ nhiệt độ cao và thấp, đảm bảo tất cả các thử nghiệm xác nhận môi trường được thực hiện toàn diện trong nhà.

l Mở rộng đơn hàng linh hoạt (Không có moq): Khung sản xuất linh hoạt của chúng tôi được tối ưu hóa để hỗ trợ sự phát triển của bạn. Chúng tôi duy trì chính sách Không có số lượng đặt hàng tối thiểu (Không có moq) nghiêm ngặt, cho phép chúng tôi xử lý việc thử nghiệm nguyên mẫu nhanh chóng, chạy thử nghiệm nhỏ và khối lượng sản xuất hàng loạt lớn với cùng độ chính xác ưu tú.

l Tiếp cận và Truyền thông Toàn cầu: Đội ngũ bán hàng kỹ thuật quốc tế của chúng tôi hoàn toàn thông thạo tiếng Anh, tiếng Pháp, tiếng Nga và tiếng Ả Rập. Với kinh nghiệm sâu sắc phục vụ các thị trường cao cấp, bao gồm Tây Âu (35%), Bắc Mỹ (20%) và Châu Đại Dương (20%), chúng tôi hoàn toàn hiểu rõ các tiêu chuẩn tuân thủ an toàn điện tử chăm sóc cá nhân trên toàn cầu.

Liên hệ với chúng tôi ngay hôm nay: Gửi yêu cầu về thiết kế PCB, danh sách BOM hoặc DFM của máy tăm nước tùy chỉnh của bạn tới bộ phận kỹ thuật của chúng tôi. Nhóm của chúng tôi sẽ cung cấp bản phân tích toàn diện về khả năng sản xuất và báo giá chìa khóa trao tay được tối ưu hóa trong vòng 24 giờ.
