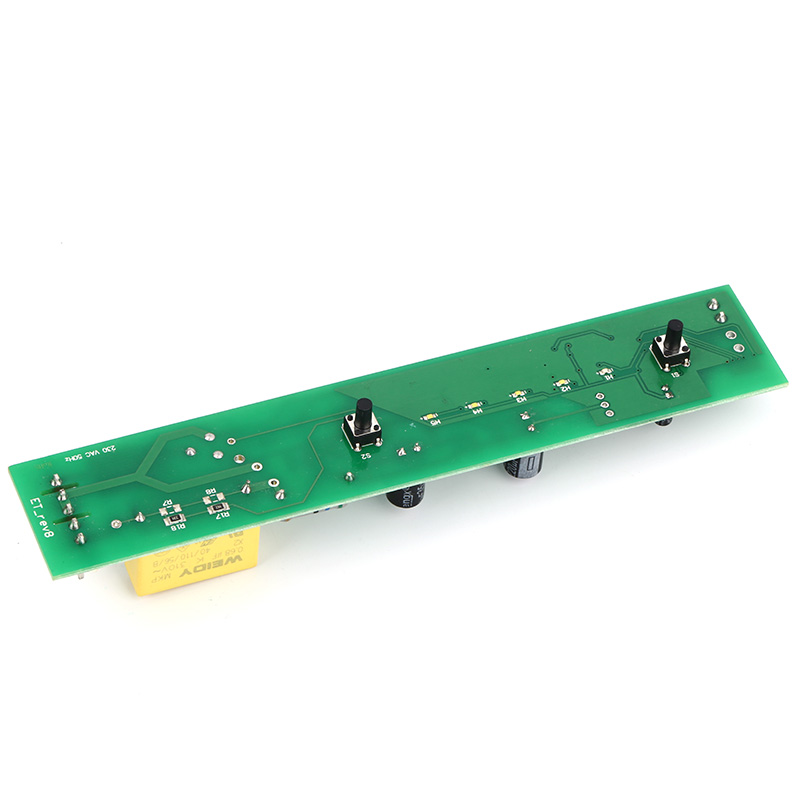

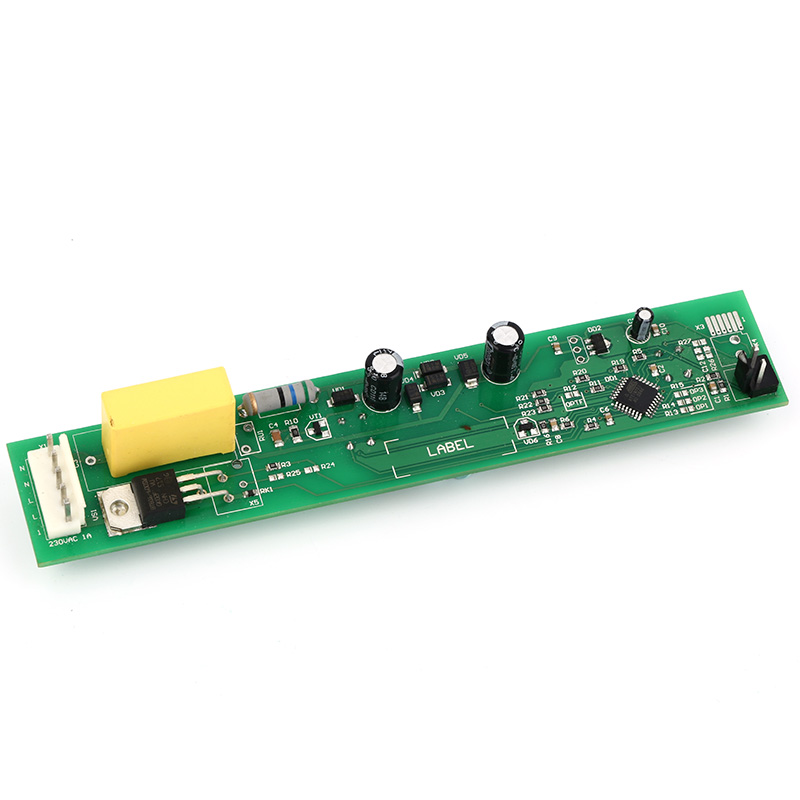

máy giặt PCBA

Unixplore Electronics là một công ty Trung Quốc đã tập trung vào việc tạo ra và sản xuất PCBA máy giặt hạng nhất kể từ năm 2008. Chúng tôi có chứng nhận về tiêu chuẩn lắp ráp PCB ISO9001:2015 và IPC-610E.

Người mẫu:UE-205

Gửi yêu cầu

Mô tả Sản phẩm

Cách sử dụng keo đỏ tay nghề khi trong quá trình lắp ráp PCBA máy giặt

Unixplore Electronics đã cam kết phát triển và sản xuất các sản phẩm chất lượng caomáy giặt PCBA dưới dạng OEM và ODM từ năm 2011.

Trong việc lắp ráp PCBA máy giặt, keo đỏ được sử dụng để giúp cố định và bảo vệ linh kiện, nâng cao độ tin cậy và độ bền của bảng mạch. Sau đây là các bước chung để sử dụng keo đỏ:

Sự chuẩn bị:● máy giặt PCBA Thiết bị kiểm tra chức năng được tùy chỉnh theo yêu cầu kiểm tra của khách hàng

Xác định vị trí ứng dụng:Dựa trên thiết kế PCBA của máy giặt cũng như yêu cầu về vị trí và kết nối của các bộ phận, xác định những vị trí cần bôi keo đỏ.

Bôi keo đỏ:Sử dụng các dụng cụ thích hợp (chẳng hạn như ống tiêm hoặc dụng cụ bôi tay), bôi hoặc chấm đều keo màu đỏ lên các khu vực trên bảng mạch cần cố định. Đảm bảo keo đỏ bao phủ khu vực cần bảo vệ, nhưng không bôi quá nhiều để tránh ảnh hưởng đến kết nối thông thường của các bộ phận.

Chữa keo đỏ:Theo yêu cầu xử lý của keo đỏ (thường là trong lò được kiểm soát nhiệt độ hoặc bằng phương pháp xử lý bằng tia cực tím), đặt PCBA của máy giặt trong môi trường thích hợp để xử lý keo đỏ. Đảm bảo thời gian và nhiệt độ đóng rắn đáp ứng khuyến nghị của nhà sản xuất keo đỏ.

Dọn dẹp:Sau khi keo đỏ đã khô hoàn toàn, cẩn thận lau sạch keo đỏ dư thừa, đảm bảo không ảnh hưởng đến hoạt động bình thường của PCBA máy giặt. Có thể sử dụng các chất hoặc dụng cụ làm sạch cụ thể để làm sạch.

Kiểm tra và thử nghiệm:PCBA của máy giặt được cố định bằng keo đỏ cần được kiểm tra và thử nghiệm để đảm bảo các kết nối linh kiện chính xác, mạch điện trong máy giặt không bị cản trở và việc bôi keo đỏ không ảnh hưởng đến hiệu suất của bảng mạch.

Bằng cách sử dụng keo đỏ đúng cách, các bộ phận trên PCBA của máy giặt có thể được cố định và bảo vệ một cách hiệu quả, nâng cao độ tin cậy và độ ổn định của bo mạch. Phải tuân thủ các biện pháp phòng ngừa an toàn và tuân thủ các yêu cầu xử lý keo đỏ trong quá trình vận hành để đảm bảo chất lượng lắp ráp và độ tin cậy của PCBA máy giặt.

Unixplore cung cấp dịch vụ chìa khóa trao tay một cửa cho bạnEMSVàlắp ráp PCBdự án. Vui lòng liên hệ với chúng tôi để xây dựng hội đồng quản trị của bạn, chúng tôi có thể báo giá trong 24 giờ sau khi chúng tôi nhận đượctập tin GerberVàDanh sách BOM!

máy giặt Sản xuất PCBA

* Tệp Gerber và danh sách BOM do khách hàng cung cấp
* PCB trần được sản xuất, linh kiện do chúng tôi mua
* Chế tạo PCB với các bộ phận được lắp ráp hoàn chỉnh
* Đã kiểm tra chức năng 100% trước khi vận chuyển
* Quy trình sản xuất không chì, tuân thủ RoHS
* Giao hàng nhanh, với gói ESD độc lập
* Dịch vụ sản xuất điện tử một cửa dành cho thiết kế PCB, bố trí PCB, sản xuất PCB, mua sắm linh kiện, lắp ráp PCB SMT và DIP, lập trình IC, kiểm tra chức năng, đóng gói và giao hàng

Khả năng lắp ráp PCB & PCB của Unixplore

tham số	Khả năng
Lớp	1-40 lớp
Loại hội	Xuyên lỗ (THT), Gắn bề mặt (SMT), Hỗn hợp (THT+SMT)
Kích thước thành phần tối thiểu	0201(01005 số liệu)
Tiêu chuẩn lắp ráp PCB	2,0 inch x 2,0 inch x 0,4 inch (50 mm x 50 mm x 10 mm)
Các loại gói thành phần	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, v.v.
Khoảng cách đệm tối thiểu	0,5 mm (20 triệu) cho QFP, QFN, 0,8 mm (32 triệu) cho BGA
Chiều rộng dấu vết tối thiểu	0,10 mm (4 triệu)
Giải phóng mặt bằng dấu vết tối thiểu	0,10 mm (4 triệu)
Kích thước mũi khoan tối thiểu	0,15 mm (6 triệu)
Kích thước bảng tối đa	18 inch x 24 inch (457 mm x 610 mm)
Độ dày của bảng	0,0078 inch (0,2 mm) đến 0,236 inch (6 mm)
Chất liệu bảng	CEM-3,FR-2,FR-4, High-Tg, HDI, Nhôm, Tần số cao, FPC, Rigid-Flex, Rogers, v.v.
Hoàn thiện bề mặt	OSP, HASL, Flash Gold, ENIG, Ngón tay vàng, v.v.
Loại dán hàn	Có chì hoặc không có chì
Độ dày đồng	0,5OZ – 5OZ
Quá trình lắp ráp	Hàn Reflow, hàn sóng, hàn thủ công
Phương pháp kiểm tra	Kiểm tra quang học tự động (AOI), X-quang, Kiểm tra trực quan
Phương pháp thử nghiệm trong nhà	Kiểm tra chức năng, Kiểm tra đầu dò, Kiểm tra lão hóa, Kiểm tra nhiệt độ cao và thấp
Thời gian quay vòng	Lấy mẫu: 24 giờ đến 7 ngày, Chạy hàng loạt: 10 - 30 ngày
Tiêu chuẩn lắp ráp PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E lớp ll

Dịch vụ EMS giá trị gia tăng Unixplore

● Dịch vụ lập trình trước IC với tập tin ở định dạngHEX,ELFVàBIN.
● máy giặt PCBA Thiết bị kiểm tra chức năng được tùy chỉnh theo yêu cầu kiểm tra của khách hàng
● Dịch vụ đóng hộp bao gồm sản xuất khuôn và linh kiện vỏ nhựa & kim loại
● Lớp phủ phù hợp bao gồm lớp phủ sơn mài chọn lọc, lớp phủ nhựa epoxy
● Bộ dây và cụm cáp
● Lắp ráp thành phẩm bao gồm hộp, màn hình, công tắc màng, dán nhãn và đóng gói trong thùng carton hoặc hộp bán lẻ tùy chỉnh.
● Nhiều thử nghiệm của bên thứ ba về PCBA được cung cấp theo yêu cầu
● Hỗ trợ chứng nhận sản phẩm

Quy trình sản xuất PCBA
