Với 20 năm kinh nghiệm trong lĩnh vực điện tử tiêu dùng và sản xuất PCB, tôi đã xem xét hàng ngàn cụm đèn trần. Hướng dẫn này đề cập đến việc lựa chọn vật liệu, quản lý nhiệt, cấu trúc liên kết trình điều khiển và các yêu cầu tuân thủ cụ thể đối với thiết kế PCBA của đèn trần.

PCBA đèn trần phải làm gì

Đèn trần PCBA (Lắp ráp bảng mạch in) điều khiển và cấp nguồn cho nguồn sáng LED. Không giống như PCB trần, PCBA bao gồm tất cả các thành phần được hàn trên bảng --- đèn LED, trình điều khiển, điện trở, tụ điện và đầu nối.

Chức năng chính của đèn trần PCBMỘT:

- Chuyển đổi AC-to-DC (nếu tích hợp driver):Chuyển đổi AC 110-277V thành DC hạ thế cho đèn LED

- Quy định hiện tại không đổi:Duy trì dòng LED ổn định bất chấp biến động điện áp đầu vào

- Quản lý nhiệt:Dẫn nhiệt ra khỏi các điểm nối LED để ngăn ngừa hỏng hóc sớm

- Điều khiển mờ (tùy chọn):Giao diện với bộ điều chỉnh độ sáng trên tường (0-10V, TRIAC hoặcPWM)

Sự khác biệt so với PCB trần:PCB trần có dấu vết và miếng đệm bằng đồng nhưng không có thành phần. PCBA đã được lắp ráp hoàn chỉnh và sẵn sàng lắp vào bộ đèn.

Thông số kỹ thuật cốt lõi

Thông số nguồn đầu vào

Thông sốDải tiêu chuẩnDải hiệu suất caoĐiện áp đầu vào (AC)110-120V (Mỹ) hoặc 220-240V (EU)90-277V (phổ quát)Tần số đầu vào50/60 Hz50/60 HzHệ số công suất (PF)>0,70 (người tiêu dùng)>0,90 (thương mại)Độ méo hài tổng (THD)<20%<15% (DLC) yêu cầu)Bảo vệ chống sét1 kV (cơ bản)2-4 kV (thương mại)

Yêu cầu về hệ số công suất và THD theo tiêu chuẩn Energy Star và DLC.

Thông số kỹ thuật đầu ra LED

Thông sốCông suất thấpCông suất trung bìnhCông suất caoTổng đầu ra Lumen800-1500 lm (thay thế đèn sợi đốt 60W)1500-3000 lm3000-5000 lm+Số lượng đèn LED18-4848-100100-200+Dòng điện LED50-150 mA150-300 mA300-700 mATổng cộng Công suất8-15W15-30W30-60W

Thông số vật lý

Tham sốFR4 Tiêu chuẩn MCPCBBNhômHình dạngBảngTròn, vuông hoặc tùy chỉnhTròn, vuông hoặc tùy chỉnhĐường kính (tròn điển hình)100mm đến 300mm100mm đến 300mmTrọng lượng đồng1 oz (tín hiệu), 2 oz (nguồn)1-2 ozSố lớp2 lớp (phổ biến nhất)1-2 lớpĐộ dẫn nhiệt0,3-0,5 W/m·K1-9 W/m·K

Lựa chọn vật liệu PCB: FR4 so với MCPCB nhôm

Việc lựa chọn giữa FR4 và MCPCB nhôm (Metal Core PCB) là quyết định quan trọng nhất trong thiết kế PCBA đèn trần.

Bảng so sánh

Đặc tínhFR4 PCBAAnhôm MCPCBĐộ dẫn nhiệtKém (0,3-0,5 W/m·K)Tốt đến xuất sắc (1-9 W/m·K)Trọng lượngÁnh sángTrung bìnhChi phí (âm lượng thấp)ThấpTrung bình (cao hơn 30-50% so với FR4)Tuổi thọ của đèn LED ở 150mA30.000-40.000 giờ50.000+ giờỨng dụng tốt nhấtCông suất thấp (<12W), có thể thay thế bóng đènThiết bị trần công suất trung bình đến cao

Ma trận quyết định

Công suất đèn trần Vật liệu PCBA khuyến nghị Lý do 5W-12W (gắn âm trần nhỏ)FR4 (2 lớp)Chi phí thấp hơn, nhiệt độ chấp nhận được12W-25W (trần tiêu chuẩn)Nhôm MCPCB (1-2 W/m·K)Quản lý nhiệt quan trọng25W-50W (tấm lớn)Nhôm hiệu suất cao (3-5 W/m·K)Ngăn chặn quá nhiệt của đèn LED50W+ (thương mại)Nhôm cao cấp (5-9 W/m·K) hoặc lõi đồngBắt buộc về độ tin cậy

Quy tắc ngón tay cái:Đối với đèn trần trên 15W nên sử dụng MCPCB nhôm. FR4 sẽ khiến đèn LED bị hỏng sớm do tích tụ nhiệt.

Cấu trúc liên kết trình điều khiển cho đèn trần PCBA

PCBA đèn trần sử dụng hai kiến trúc trình điều khiển chính: tích hợp (các thành phần trên cùng một bo mạch) hoặc từ xa (board điều khiển riêng biệt).

Trình điều khiển tích hợp và từ xa

Khía cạnhTrình điều khiển tích hợp (COB hoặc tuyến tính)Trình điều khiển từ xa (bảng riêng)Vị trí trình điều khiểnTrên cùng một PCBA với đèn LEDBảng riêng biệt, được kết nối bằng dâyCông suất tiêu biểu5W-25W15W-100W+Hiệu suất80-88%85-93%Hiệu suất nhấp nháyCó thể kém với trình điều khiển tuyến tính đơn giảnXuất sắc với tính năng lọc thích hợpKhả năng tương thích giảm dầnGiới hạn (chỉ TRIAC)Rộng (0-10V, TRIAC, DALI)Chi phíThấp hơn (bảng đơn)Cao hơn (hai bảng)Tốt nhất cho các thiết bị cố định không điều chỉnh độ sáng, nhạy cảm với chi phíThương mại, có thể điều chỉnh độ sáng, công suất cao

Dòng điện không đổi so với điện áp không đổi

Loại trình điều khiển Tốt nhất cho Ưu điểm Nhược điểmDòng LED liên tục (CC)Dây đèn LED truyền động trực tiếpĐơn giản hơn, ít linh kiện hơnSố lượng đèn LED phải phù hợp với điện áp trình điều khiểnĐiện áp không đổi (CV)Bộ đèn mô-đun có nhiều bảngTiêu chuẩn 12V/24V, dễ mở rộngYêu cầu điện trở giới hạn dòng điện riêng

Khuyến nghị cho đèn trần PCBMỘT:Sử dụng cấu trúc liên kết trình điều khiển hiện tại không đổi cho các thiết kế tích hợp. Nó cung cấp dòng LED ổn định mà không cần thêm điện trở.

Quản lý nhiệt cho đèn trần PCBA

Nhiệt là kẻ thù chính của tuổi thọ đèn LED. Cứ giảm 10°C nhiệt độ ở điểm nối đèn LED, tuổi thọ sẽ tăng gấp đôi.

Thiết kế đường dẫn nhiệt

Đường dẫn nhiệt của đèn trần PCBA tuân theo trình tự sau:

Điểm nối LED → Tấm tản nhiệt LED → Đồng PCBA → lớp điện môi (MCPCB) → đế nhôm → vỏ cố định → không khí trong phòng

Liên kết yếu nhất:Lớp điện môi (cách điện giữa mạch đồng và đế nhôm). Chất điện môi tiêu chuẩn có độ dẫn điện 1-3 W/m·K. Chất điện môi cao cấp đạt 5-9 W/m·K.

Quy tắc thiết kế bảng đèn LED

Yếu tố thiết kếYêu cầuVia nhiệt dưới LED9-12 vias (đường kính 0,3mm) trên mỗi đèn LED công suất caoĐầy và đóng nắp (cho phép hàn lên trên)Kích thước tấm đồngTối thiểu 2x Kích thước tấm tản nhiệt LEDĐộ phủ mối hàn80-90% diện tích tấm tản nhiệt (kiểm tra bằng tia X)Dung sai khoảng trốngTối đa 25% diện tích tấm đệm

Xác minh nhiệt

Thử nghiệm sản xuất:Sau khi lắp ráp, hãy chạy đèn trần hết công suất trong 1 giờ. Đo nhiệt độ ở các miếng đèn LED bằng camera hồng ngoại.

Nhiệt độ (bàn phím LED)Cấp Tuổi thọ dự kiến<50°CXuất sắc70.000+ giờ50-60°CTốt50.000-70.000 giờ60-70°CAChấp nhận được30.000-50.000 giờ>70°CNguy cơ hư hỏng<20.000 giờ

Quy tắc bố trí PCB cho đèn trần PCBA

Quy tắc 1: Vị trí đèn LED đối xứng

Đặt các đèn LED đều trên PCBA để tránh các điểm nóng và đảm bảo phân bố ánh sáng đồng đều. Đối với đèn trần tròn:

- Sắp xếp đèn LED theo vòng tròn đồng tâm

- Khoảng cách bằng nhau giữa các đèn LED liền kề

- Duy trì khoảng cách nhất quán từ cạnh bảng

Quy tắc 2: Dấu vết dòng điện cao ngắn

Dấu vết dòng điện cao (nguồn LED và mặt đất) phải càng ngắn và rộng càng tốt. Tính chiều rộng cần thiết:

Đối với 2 oz đồng, nhiệt độ tăng 20°C:

- Chiều rộng (mils) = Hiện tại (Amps) × 35

Ví dụ: dấu vết 300mA (0,3A) → tối thiểu 0,3 × 35 = 10,5 triệu (0,27mm)

Thêm biên độ an toàn 50%:Sử dụng 16 mil (0,4mm) cho dấu vết 300mA.

Quy tắc 3: Tách biệt các phần AC và DC

Nếu PCBA bao gồm bộ chuyển đổi AC-DC tích hợp:

- Giữ đầu vào AC (điện áp cao) ở một cạnh của bảng

- Duy trì khoảng cách đường rò 3mm giữa dòng điện xoay chiều và dòng điện một chiều điện áp thấp

- Sử dụng khe vật lý hoặc hào trong PCB nếu không gian chật hẹp

Quy tắc 4: Đổ đồng cho mặt đất

Sử dụng một lớp đồng rắn đổ lên lớp trên cùng (đối với MCPCB, lớp mạch) cho đèn LED quay trở lại. Điều này làm giảm sụt áp và cải thiện sự lan truyền nhiệt.

Quy tắc 5: Phân phối năng lượng theo chuỗi

Đối với đèn trần dài hơn (tuyến tính hoặc hình chữ nhật), định tuyến nguồn điện như một đường dẫn trung tâm thay vì cấp nguồn cho đèn LED từ cuối chuỗi trước đó.

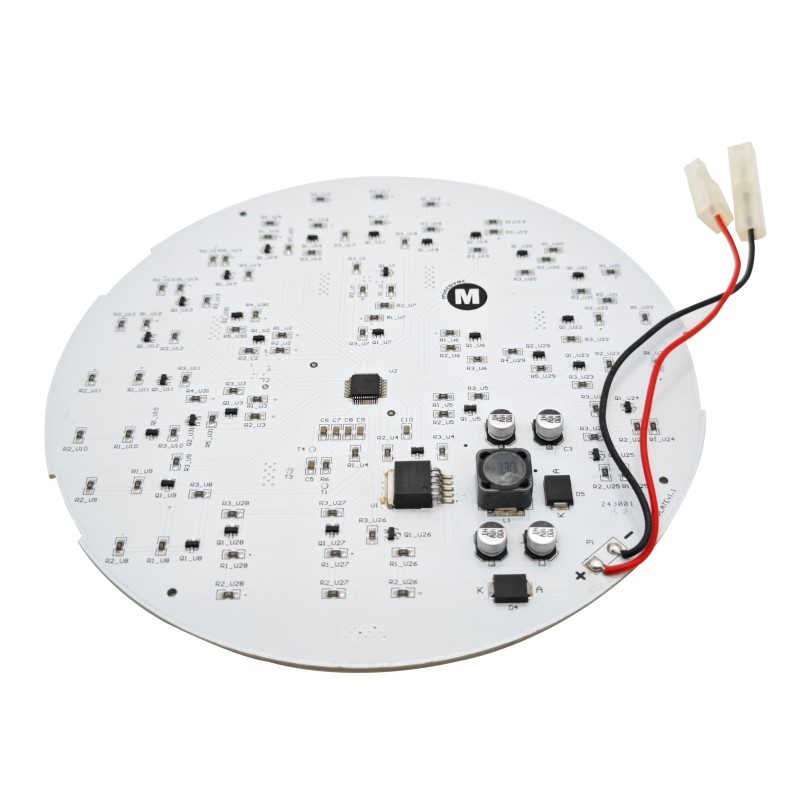

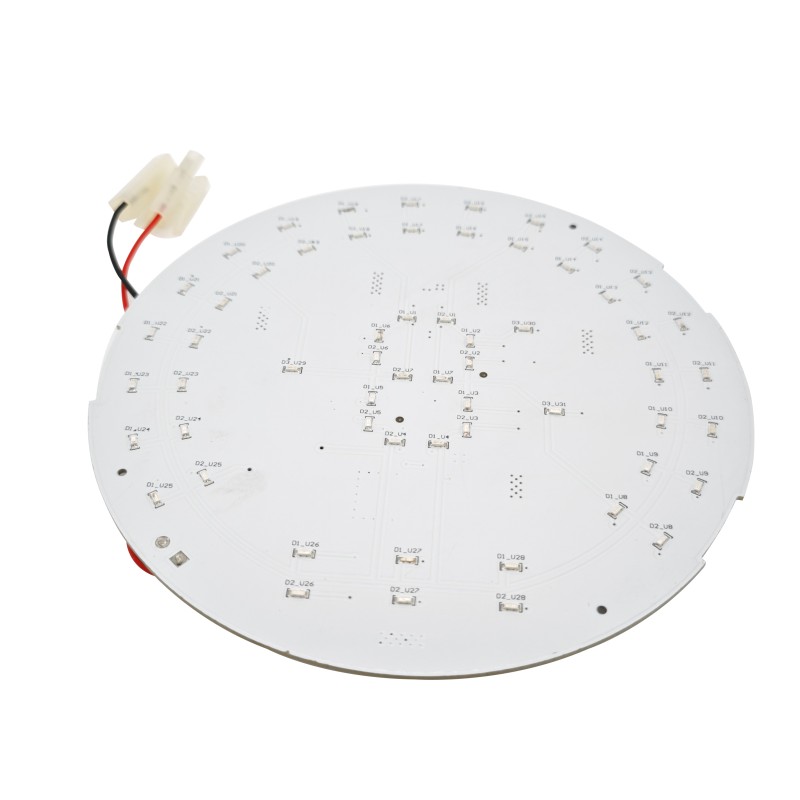

Ví dụ về bố trí PCBA của đèn trần (Tròn)

Một đèn trần tròn điển hình PCBA (đường kính 150mm, 36 đèn LED) có ngăn xếp lớp này:

LớpChức năngĐồng Trọng lượngTop (lớp mạch)Miếng đệm LED, dấu vết, bộ phận điều khiển2 ozLớp điện môiCách ly điện75-100 µmAĐế nhômTỏa nhiệt và hỗ trợ cơ họcĐộ dày 1,6 mmĐáy (tùy chọn)Chỉ các thành phần phụ hoặc mặt nạ hànN/A

Cân nhắc về nhấp nháy và mờ

Nguyên nhân gây nhấp nháy

Đèn LED nhấp nháy xảy ra khi dòng điện đầu ra của trình điều khiển có gợn sóng đáng kể. Nguyên nhân phổ biến:

- Điện dung đầu ra không đủtrong trình điều khiển

- Khả năng tương thích bộ điều chỉnh độ sáng TRIAC kém(bộ điều chỉnh độ sáng cạnh đầu với tải điện dung)

- Làm mờ tần số thấp(<1 kHz)

Số liệu nhấp nháy

Số liệuTốtChấp nhận đượcKémPhần trăm nhấp nháy (100Hz)<10%10-30%>30%Chỉ số nhấp nháy<0.10.1-0.3>0.3Tần số nhấp nháy>1 kHz100-1000 Hz<100 Hz

Kỹ thuật giảm nhấp nháy

Kỹ thuậtHiệu quảTác động chi phíThêm tụ điện đầu ra số lượng lớn (100-470µF)Giảm độ gợn sóng 100-120 HzThấp ($0,10-0,30)Tăng tần số điều chỉnh độ sáng của xung lực xung quanh lên >4 kHzLoại bỏ nhấp nháy có thể nhìn thấyKhông (thay đổi chương trình cơ sở)Sử dụng cấu trúc liên kết flyback PF cao hoặc tăng cường BuckĐiều chỉnh điện áp tốt hơnTrung bình ($0,50-1,00)

Tuân thủ và chứng nhận

Chứng nhận bắt buộc theo thị trường

Thị trườngChứng nhậnYêu cầuUSAUL 1598 hoặc UL 8750An toàn cho đèn LEDCanadaCSA C22.2 Số 250.0An toàn cho các thiết bị chiếu sángEUCE (bao gồm LVD, EMC, RoHS)An toàn, khí thải, các chất độc hạiMô-đun LED toàn cầuIEC 62031Hiệu suất năng lượng (Mỹ)Tính đủ điều kiện của Ngôi sao năng lượng hoặc DLC, yêu cầu về tiện ích

Kiểm tra tuân thủ chung

Kiểm traTiêu chuẩnĐộ bền điện môi (hipot)UL 87501500V AC trong 1 phút, không đánh thủngTính liên tục nối đấtUL 8750<0,1Ω giữa cực nối đất và kim loại tiếp xúcEMI (dẫn & bức xạ)FCC Phần 15 (US) hoặc EN 55015 (EU)Dưới giới hạn quy địnhHệ số công suất và THDEnergy StarPF >0,90, THD <20% đối với thương mại

Câu hỏi thường gặp về PCBA của đèn trần

Câu hỏi 1: Tôi có thể sử dụng cùng một đèn trần PCBA cho cả ứng dụng thương mại 120V và 277V không?

MỘT:Không, không thể không có trình điều khiển đầu vào phổ quát. Đây là sự cố kỹ thuật:

PCBA được thiết kế dành riêng cho điện áp xoay chiều 120V sử dụng các bộ phận được định mức cho điện áp bus DC khoảng 200V (sau khi chỉnh lưu). Ở 277V AC, bus DC được chỉnh lưu có điện áp xấp xỉ 390V DC. Giá trị này vượt quá định mức điện áp của tụ điện, MOSFET và điốt định mức 120V tiêu chuẩn.

Yêu cầu giảm điện áp thành phần:

Thành phần Định mức 120V Định mức yêu cầu 277V Tụ điện đầu vào200V400-450VMOSFET250-300V500-600VRĐiốt chỉnh lưu200V400VCKhoảng cách rò rỉ1,5mm3,0mm

Nếu bạn cần một PCBA duy nhất cho cả hai điện áp:

- Chỉ định mộttrình điều khiển đầu vào phổ quátđịnh mức 90-277V AC

- Sử dụng các linh kiện được định mức tối thiểu cho bus DC 400V

- Thiết kế đường rò PCB 3mm giữa đường dây AC và các phần hạ thế

- Dự kiến chi phí linh kiện cao hơn 10-20%

Thay thế:Tạo hai biến thể PCBA---một cho 120V (chi phí thấp hơn) và một cho 277V (định mức điện áp cao hơn). Điều này là phổ biến trong sản xuất chiếu sáng thương mại.

Câu hỏi 2: Làm cách nào để đảm bảo PCBA đèn trần của tôi hoạt động bình thường với bộ điều chỉnh độ sáng tường TRIAC?

MỘT:Khả năng tương thích của bộ điều chỉnh độ sáng TRIAC là một thách thức chung đối với các nhà thiết kế PCBA đèn trần. Đây là phương pháp kỹ thuật:

Vấn đề:Bộ điều chỉnh độ sáng TRIAC được thiết kế cho bóng đèn sợi đốt (tải điện trở). Đèn LED có tải phản ứng có thể khiến TRIAC không hoạt động, dẫn đến nhấp nháy, nhấp nháy hoặc không điều chỉnh độ sáng dưới 30%.

Giải pháp 1 - Điện trở Bleeder (thụ động):
Thêm một điện trở xả (10-50 kΩ, 1-2W) qua đầu vào AC. Điều này tiêu thụ đủ dòng điện (5-15 mA) để giữ cho TRIAC hoạt động bình thường trong mỗi nửa chu kỳ.

Kết quả:Cải thiện độ mờ cấp thấp (thường tối thiểu 10-15%). Thêm 1-2W tổn thất ở chế độ chờ.

Giải pháp 2 - Mạch xả hoạt động (ưu tiên):
Bộ xả đang hoạt động (được điều khiển bằng IC) chỉ rút dòng điện khi TRIAC không hoạt động. Mất hiệu quả gần như bằng không.

Giải pháp 3 - Chỉ định IC điều khiển giảm độ sáng TRIAC:
Nhiều IC điều khiển đèn LED thương mại có tính năng phát hiện độ mờ TRIAC tích hợp và điều khiển xả khí. Ví dụ bao gồm:

- TI LM3447(Trình điều khiển đèn LED có thể điều chỉnh độ sáng TRIAC)

- Nghị sĩ MP4030(Bộ điều chỉnh độ sáng phía sơ cấp TRIAC)

Yêu cầu kiểm tra:Xác thực khả năng tương thích điều chỉnh độ sáng với ít nhất 5 mẫu bộ điều chỉnh độ sáng TRIAC khác nhau (Lutron, Leviton, Legrand). Bộ điều chỉnh độ sáng thay đổi đáng kể về yêu cầu hiện tại của chúng.

Dấu hiệu lỗi hiện trường:Nếu đèn trần nhấp nháy hoặc nhấp nháy khi độ mờ dưới 50% thì mạch xả không đủ.

Câu 3: Các vấn đề chất lượng phổ biến nhất trong sản xuất PCBA đèn trần là gì?

MỘT:Dựa trên hàng nghìn cuộc kiểm tra sản xuất, năm lỗi này chiếm hơn 80% các vấn đề về chất lượng PCBA của đèn trần.

Khiếm khuyếtTần số Nguyên nhân gốc Phương pháp phát hiện Chi phí làm lại Đèn LED Tombstone1-5% Khối lượng hàn không đồng đều trên các miếng đèn LEDAOICao (Đèn LED bị hỏng)Các khoảng trống hàn dưới đèn LEDThông thườngKhí thông lượng bị mắc kẹt trong quá trình kiểm tra tia X phản xạKhông có (khoảng trống <25% chấp nhận được)Đèn LED phân cực ngược0,5-2%Lỗi bộ nạp hoặc vị tríHình ảnh hoặc AOI (màu sắc/đánh dấu)Rất cao (bảng phế liệu)Mối hàn nguội trên trình điều khiển IC1-3%Nhiệt độ nóng chảy lại không đủAOI hoặc kiểm tra thủ côngTrung bình (có thể làm lại)Kem tản nhiệt không đủ (MCPCB)5-10%Ứng dụng không nhất quánKiểm tra kéo hoặc chụp ảnh nhiệtThấp (thêm dán)

Chiến lược phòng ngừa:

Đèn LED bia mộ:

- Sử dụng khẩu độ stencil lớn hơn một chút so với bảng đèn LED (tỷ lệ 1:1,1)

- Đảm bảo cấu hình chỉnh lại dòng có thời gian 60-90 giây trên chất lỏng (TAL)

Đèn LED phân cực ngược:

- Sử dụng đèn LED có vạch phân cực rõ ràng (cực dương/cực âm)

- Thực hiện kiểm tra quang học tự động (AOI) với kiểm tra phân cực

- Chạy thử nghiệm phân cực 100% trên đầu dò bay hoặc giường đinh

Mối hàn nguội:

- Xác minh nhiệt độ đỉnh nóng chảy lại (245-260°C đối với SAC305 không chì)

- Giám sát hồ sơ lò hàng ngày bằng máy hồ sơ (không chỉ một lần mỗi mẻ)

Kem tản nhiệt không đủ (MCPCB tới tản nhiệt):

- Sử dụng giấy nến hoặc in lụa để dán nhiệt (không áp dụng thủ công)

- Độ dày dán mục tiêu 0,3-0,5mm

- Kiểm tra độ che phủ sau khi lắp (keo tản nhiệt nên ép nhẹ các cạnh)

Danh sách kiểm tra kiểm soát chất lượng để kiểm tra PCBA đèn trần đầu vào:

Hạng mục kiểm traPhương phápTiêu chí chấp nhậnĐộ phân cực LEDTrực quan hoặc AOIChính xác100%Mối hàn (bộ phận nguồn)AOINKhông bắc cầu, không đủ mối hànKhoảng trống LEDTia X (mẫu 5-10%)<25% trên mỗi miếngDán nhiệtTrực quan (ép cạnh)Có thể nhìn thấy ở tất cả các điểm lắp rápKiểm tra điệnĐầu dò bay hoặc giường đinhHở/ngắn, Kiểm tra điện áp chuyển tiếp LED

Danh sách kiểm tra sản xuất PCBA đèn trần

Bước sản xuấtYêu cầuXác minhKiểm tra đầu vào PCBKhông cong vênh, độ dày chính xác, có thể nhìn thấy lớp hoàn thiện ENIGĐo trực quan và thước đo In dán hànĐộ dày khuôn 0,1-0,12mm, căn chỉnh khẩu độ ±0,05mmSPI (kiểm tra dán hàn)Chọn và đặtVị trí LED ±0,05mmĐộ chính xácAOI sau khi đặtHàn lạiĐỉnh 245-260°C, TAL 60-90 giâyDữ liệu hồ sơ trên mỗi lôNhiệt ứng dụng dán Độ dày 0,3-0,5mm, bao phủ toàn bộ Kiểm tra trọng lượng + trực quan Gắn tản nhiệt Áp suất đồng đều, không có khe hở Thông số mô-men xoắn vít Kiểm tra điện Mở/ngắn, phân cực LED, đo dòng điện Bộ gá thử nghiệm tự động

Tóm tắt: Danh sách kiểm tra PCBA đèn trần chất lượng tốt

Đèn trần PCBA chất lượng tốt cân bằng giữa chi phí, hiệu suất nhiệt và sự tuân thủ. Đối với các thiết bị chiếu sáng dân dụng tiêu chuẩn (15-25W), MCPCB bằng nhôm với đồng 2 oz, bộ điều khiển dòng điện không đổi và nhiệt độ tấm LED dưới 60°C luôn đạt được tuổi thọ hơn 50.000 giờ. Đối với các thiết bị điều chỉnh độ sáng thương mại, hãy thêm IC điều khiển và mạch thoát khí tương thích TRIAC. Các lỗi sản xuất phổ biến nhất---đèn LED khắc đá, phân cực ngược và khớp nối nguội---có thể phòng ngừa được bằng cách kiểm tra AOI và cấu hình chỉnh lại dòng có kiểm soát.

Yếu tố thiết kế	Yêu cầu
vật liệu PCB	MCPCB nhôm cho >15W; FR4 chấp nhận được với <12W
Trọng lượng đồng	2 oz cho vết điện; 1 oz cho tín hiệu
Quản lý nhiệt	Hơn 9 vias nhiệt trên mỗi đèn LED; Nhiệt độ miếng LED <60°C khi đầy tải
Cấu trúc liên kết trình điều khiển	Dòng điện không đổi (tích hợp hoặc từ xa)
Kiểm soát nhấp nháy	Điện dung đầu ra 100-470µF; Giảm độ mờ của xung điện> 4 kHz nếu được sử dụng
Khả năng tương thích mờ	Mạch chảy máu cho TRIAC; IC điều chỉnh độ sáng chuyên dụng để có kết quả tốt nhất
Đánh giá điện áp	Các thành phần được định mức cho điện áp đầu vào tối đa (120V hoặc 277V hoặc phổ thông)
Chứng chỉ	UL hoặc CE dựa trên thị trường mục tiêu; Ngôi sao năng lượng cho thương mại
Kiểm tra sản xuất	AOI (Đèn LED phân cực, mối hàn), tia X (khoảng trống), kiểm tra điện
