Cách tạo PCBA đèn trồng cây đáng tin cậy
Đèn trồng cây (đèn LED làm vườn) hoạt động trong các điều kiện khắt khe: hoạt động liên tục hàng ngày 12-16 giờ, môi trường có độ ẩm cao (60-90% RH) và áp lực nhiệt đáng kể. PCBA là xương sống của toàn bộ thiết bị---thất bại ở đây có nghĩa là mất mùa và lãng phí năng lượng.
Với 20 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị điện tử công suất và PCB trong các lĩnh vực công nghiệp và nông nghiệp, tôi đã phân tích hàng trăm trường hợp hỏng đèn trồng trọt. Hướng dẫn này đề cập đến việc lựa chọn vật liệu, quản lý nhiệt, thiết kế quang phổ và các thông số độ tin cậy đã được chứng minh để trồng PCBA nhẹ.
PCBA đèn trồng cây phải làm gì
Đèn trồng cây PCBA hỗ trợ quá trình quang hợp của cây thông qua ánh sáng nhân tạo. Không giống như ánh sáng tiêu chuẩn, PCBA làm vườn phải cung cấp các bước sóng cụ thể (màu đỏ cho sự ra hoa, màu xanh lam cho sự phát triển của thực vật) trong khi vẫn quản lý hoạt động công suất cao liên tục.
Các chức năng cơ bản của đèn trồng cây PCBMỘT:
- Kiểm soát đầu ra quang phổ:Điều khiển chip LED ở bước sóng chính xác (660nm đỏ, 450nm xanh) với độ lệch ≤±5nm
- Tản nhiệt:Loại bỏ nhiệt từ các điểm nối LED để ngăn chặn sự suy giảm quang thông sớm
- Điều chỉnh điện năng:Chuyển đổi đầu vào AC (85-265V) hoặc đầu vào DC (12-52V) thành dòng điện ổn định không đổi cho dây đèn LED
- Bảo vệ môi trường:Chịu được độ ẩm nhà kính và sự thay đổi nhiệt độ
Sự khác biệt chính so với PCBA LED tiêu chuẩn:Việc trồng PCBA ánh sáng yêu cầu mật độ công suất cao hơn (40W đến 200W+ mỗi bảng) và điều chỉnh quang phổ cụ thể cho các loại cây trồng khác nhau.
Thông số kỹ thuật cốt lõi
Yêu cầu về quang phổ theo giai đoạn tăng trưởng
Giai đoạn tăng trưởng Bước sóng chiếm ưu thếĐỏ điển hình:Xanh lamTỷ lệỨng dụngThực vật (lá/thân)450nm (xanh dương)3:1 đến 4:1Rau diếp, thảo mộc, lá xanhRa hoa/đậu quả660nm (đỏ)5:1 đến 9:1Cà chua, ớt, cần saPhổ đầy đủ400-700nm + trắngThay đổiÁnh sáng nhà kính bổ sung
Dựa trên các tiêu chuẩn đèn LED làm vườn hiện hành và thông số kỹ thuật của nhà sản xuất.
Thông số kỹ thuật điện & năng lượng
Thông sốCông suất thấp (Gia đình/DIY)Công suất trung bình (Thương mại)Công suất cao (Trang trại dọc)Tổng công suất10W-40W40W-120W120W-300W+Điện áp đầu vào12V-24V DC45-52V DC48V DC hoặc AC 85-265VLED Dòng điện mỗi Channel350mA-700mA700mA-1500mA1500mA-2800mAĐộ lệch dòng điện±5%±2%±1%Hiệu suất chuyển đổi nguồn>85%>90%>93%
Dải công suất bắt nguồn từ thông số kỹ thuật PCBA của đèn trồng cây thương mại.
Thông số vật lý & nhiệt
Thông sốFR4 Tiêu chuẩn MCPCBCĐồng MCPCBĐộ dẫn nhiệt0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KTrọng lượng đồng1 oz1-2 oz2-3 ozSố lớp2-4 lớp1-2 lớp1-2 lớpNhiệt độ hoạt động tối đa130°C (Tg)Bề mặt 60°CBề mặt 70°CỨng dụng điển hìnhCông suất thấp (<30W)Hầu hết các đèn thương mạiCông suất cực cao
Dựa trên tiêu chuẩn sản xuất PCB cho các ứng dụng làm vườn.
Lựa chọn vật liệu PCB: Quan trọng về độ tin cậy
Việc lựa chọn vật liệu PCB quyết định trực tiếp đến tuổi thọ và hiệu suất của đèn trồng cây.

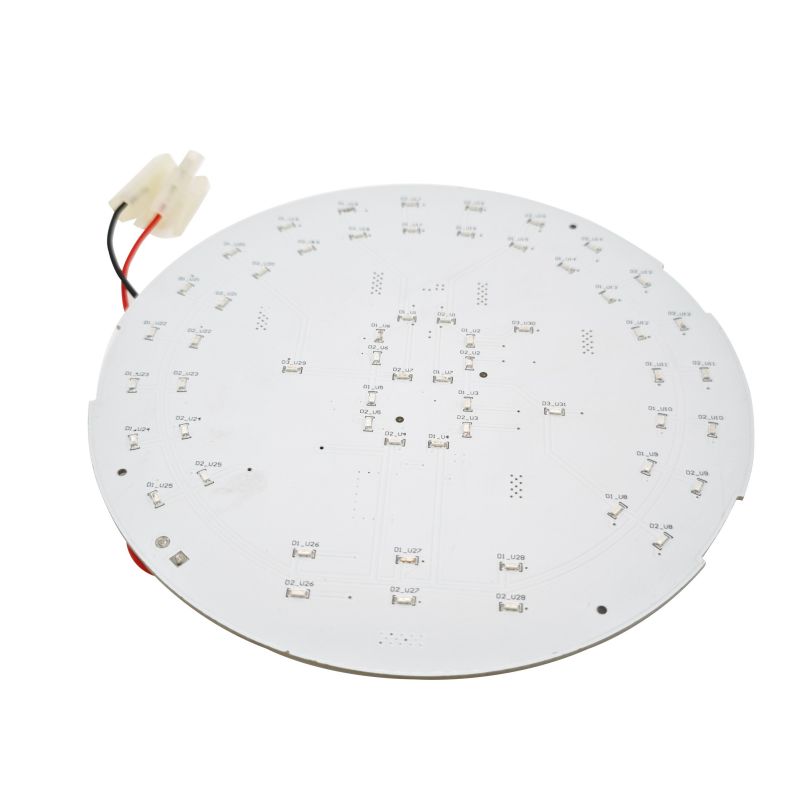

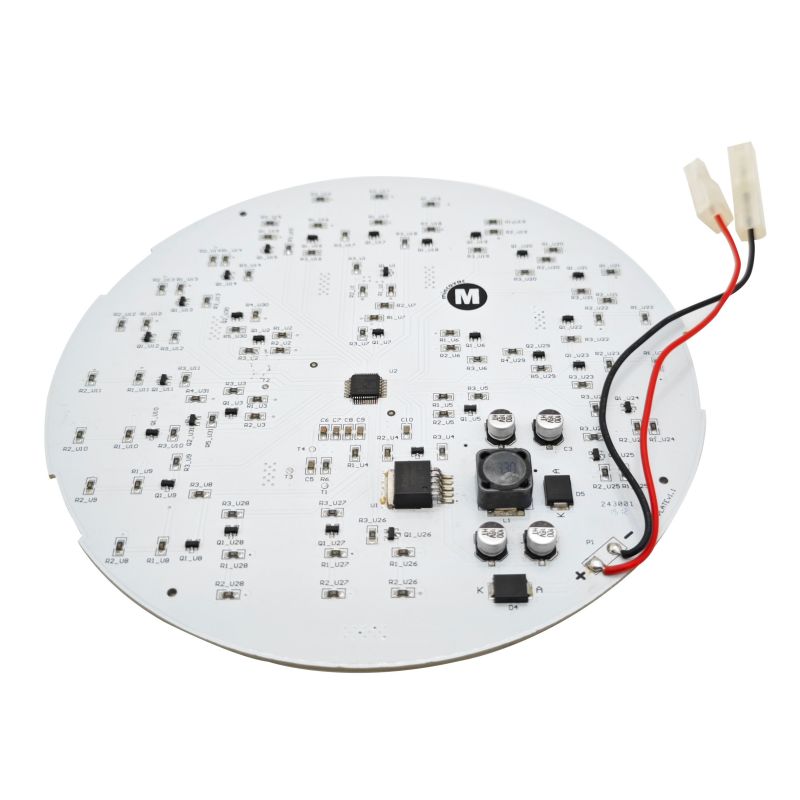

Nhôm MCPCB (Phổ biến nhất cho đèn trồng cây)
MCPCB nhôm chiếm hơn 80% PCBA nhẹ để trồng cây thương mại. Họ cung cấp sự cân bằng tốt nhất giữa hiệu suất nhiệt và chi phí.
Thông sốNhôm tiêu chuẩnNhôm hiệu suất caoĐộ dẫn nhiệt1-3 W/m·K5-9 W/m·KĐộ dày lớp điện môi50-100µm75-150µmĐiện áp đánh thủng2-3 kV3-5 kVChi phí mỗi m2 (số lượng lớn)~$30~$50
Khi nào nên chọn nhôm:Hầu hết các loại đèn trồng cây thương mại đều có công suất từ 40W đến 200W. PCB nhôm 1-3 W/m·K là đủ cho mật độ đèn LED tiêu chuẩn.

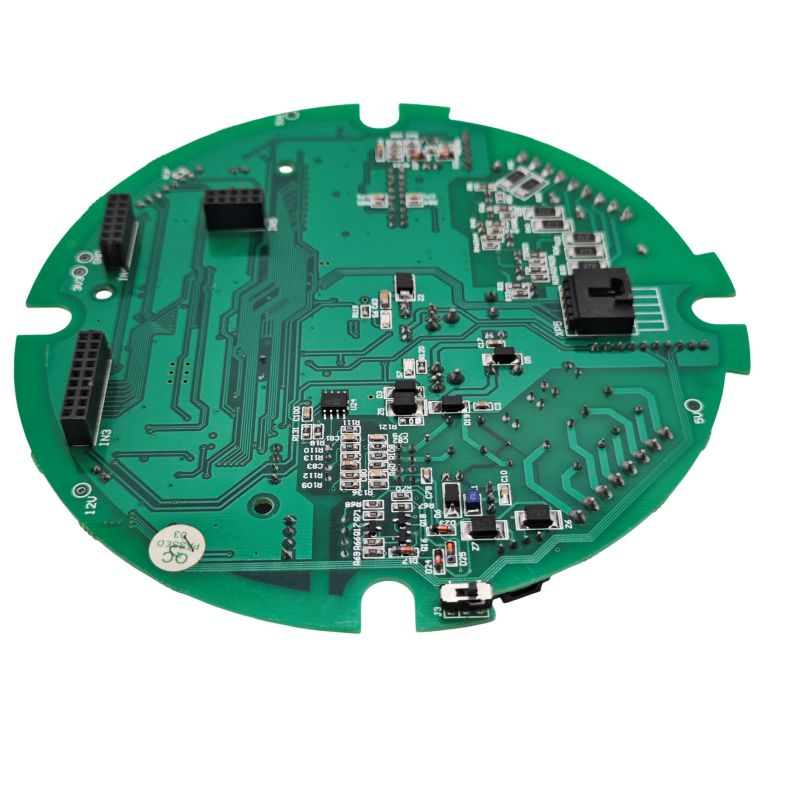

FR4 (Nhạy cảm với chi phí hoặc công suất thấp)
PCBA đèn trồng cây FR4 chỉ thích hợp cho:
- Đồ đạc công suất thấp dưới 30W
- Thiết kế có tản nhiệt bên ngoài
- Ứng dụng ngắn hạn hoặc theo sở thích
Hạn chế:FR4 không thể tản nhiệt hiệu quả. Nhiệt độ tiếp giáp LED tăng cao hơn 15-25°C so với thiết kế MCPCB nhôm tương đương.
PCBA gốm (Cao cấp / Độ tin cậy cao)
Chất nền gốm (alumina hoặc nhôm nitride) loại bỏ hoàn toàn lớp điện môi, đạt độ dẫn nhiệt 20-200+ W/m·K.
Tốt nhất cho:Mật độ năng lượng cực cao (>3 W/cm2) hoặc các ứng dụng yêu cầu độ tin cậy tuyệt đối.
Quản lý nhiệt để hoạt động liên tục
Đèn trồng cây hoạt động 12-16 giờ mỗi ngày, 365 ngày mỗi năm. Quản lý nhiệt là yếu tố độ tin cậy số 1.
Tối ưu hóa đường dẫn nhiệt
Quy tắc ngón tay cái:Cứ giảm 10°C nhiệt độ ở điểm nối đèn LED, tuổi thọ sẽ tăng gấp đôi.
Yếu tố thiết kếYêu cầuPhương pháp xác minhVia nhiệt dưới miếng đèn LEDTối thiểu 9 vias (đường kính 0,3mm) cho mỗi lần kiểm tra bằng tia X LEDThông qua chất làm đầyĐược lấp đầy và phủ bằng đồng hoặc epoxyMặt cắt ngangDiện tích đồng để truyền nhiệt300-500mm² cho mỗi đèn LED công suất caoĐánh giá bố cục PCBĐộ phủ mối hàn trên miếng đệm nhiệtĐộ phủ 80-90% (không có khoảng trống lớn)Tia X, khoảng trống <25%Nhiệt độ bề mặt (khi đầy tải)Dưới đây 60°C (khu vực đệm LED)Hình ảnh nhiệt
Vật liệu giao diện nhiệt (TIM)
Giữa MCPCB và tản nhiệt cố định:
- Thời gian bắt buộc:Tấm tản nhiệt bằng silicon hoặc gốm (tối thiểu 3 W/m·K)
- độ dày:0,5mm đến 1,5mm
- nén:20-30% để loại bỏ khoảng trống không khí
Trọng lượng đồng cho dấu vết hiện tại
Hiện tại trên mỗi dấu vếtTrọng lượng đồng tối thiểuTrọng lượng đồng được đề xuất<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz với lỗ hàn3A+2 oz với dấu vết song song3 oz
Dựa trên tiêu chuẩn công suất hiện hành IPC-2221 dành cho chiếu sáng làm vườn.
Thiết kế quang phổ và kiểm soát bước sóng
Thực vật đòi hỏi quang phổ ánh sáng cụ thể cho các giai đoạn sinh trưởng khác nhau. PCBA phải cung cấp các bước sóng này một cách chính xác.
Bước sóng tiêu chuẩn cho đèn trồng cây
Bước sóngMàu sắcChức năngLoại chip LED450-460nmXanh hoàng giaTăng trưởng thực vật, hấp thụ diệp lụcĐèn LED xanh660-665nmĐỏ đậmRa hoa, đậu quả, quang hình LED đỏ730-740nmĐỏ xaHiệu ứng Emerson, bắt đầu ra hoaĐèn LED đỏ xa3000K-5000KTrắng Quang phổ đầy đủ, tạo cảm giác thoải mái cho thị giácĐèn LED trắng
Khuyến nghị về tỷ lệ đỏ:xanh
Loại thực vậtĐỏ khuyến nghị:Tỷ lệ xanh lamGhi chúRau lá (rau diếp, rau bina)3:1 đến 4:1Màu xanh lam cao hơn để tăng trưởng nhỏ gọnCây ăn quả (cà chua, ớt)5:1 đến 9:1Màu đỏ cao hơn để phát triển hoa/quảThảo mộc (húng quế, ngò)4:1 đến 6:1Phổ cân bằngCần sa chu kỳ đầy đủ4:1 (rau) đến 8:1 (hoa)Ưu tiên quang phổ có thể điều chỉnh
Dựa trên hướng dẫn thiết kế đèn LED làm vườn từ các nguồn trong ngành.
Kiểm soát hiện tại để ổn định bước sóng
Bước sóng LED thay đổi theo sự thay đổi hiện tại. Để duy trì độ chính xác của quang phổ:
- Độ lệch dòng điện tối đa:±2% trên tất cả các chuỗi đèn LED
- Độ lệch khuyến nghị:±1% cho thiết kế cao cấp
- Phương pháp đo:Điện trở nối tiếp sụt áp hoặc đồng hồ đo dòng điện nội tuyến
Cấu trúc liên kết trình điều khiển và thiết kế mạch
Dòng điện không đổi so với điện áp không đổi
Yêu cầu trồng PCBA nhẹổ đĩa hiện tại không đổicho mỗi chuỗi đèn LED để duy trì bước sóng ổn định và ngăn chặn sự thoát nhiệt.
Cấu trúc liên kếtƯu điểm tốt nhất Nhược điểmDòng không đổi tuyến tínhCông suất thấp (<30W)EMI đơn giản, thấpKhông hiệu quả khi sụt áp caoBộ chuyển đổi BuckCông suất trung bình (30-100W), Vin > VfHiệu suất (90-95%)Yêu cầu cuộn cảm, chuyển đổi tiếng ồnBộ chuyển đổi tăng cườngDây LED có Vf > VinKhả năng tăng cườngSố lượng thành phần cao hơnDòng điện không đổi đa kênhCông suất cao (>100W), quang phổ có thể điều chỉnhĐiều khiển kênh riêng lẻ, cao hiệu quảPhức tạp, chi phí cao hơn
Yêu cầu mạch bảo vệ
Loại bảo vệThành phầnThông số kỹ thuậtPhân cực ngượcĐiốt Schottky hoặc P-FETChặn điện áp âm ở đầu vàoQuá điện ápĐiốt TVSKẹp ở mức đầu vào tối đa 1,2 lầnQuá dòng (trên mỗi kênh)Cầu chì PTC hoặc điện trở cảm biến + ngắtNgắt ở mức dòng điện danh định 1,3 lầnBảo vệ ESDĐiốt Zener trên đầu vào±8kV tối thiểu
Bảo vệ môi trường cho phòng trồng trọt
Đèn trồng cây hoạt động trong môi trường có độ ẩm cao (60-90% RH). Bảo vệ độ ẩm là bắt buộc để hoạt động đáng tin cậy.
Yêu cầu lớp phủ phù hợp
Loại lớp phủTốt nhất choPhương pháp ứng dụngKhả năng làm lạiAcrylic (AR)Làm vườn nói chungPhun hoặc nhúngDễ dàngSilicone (SR)Độ ẩm cực cao, PCB linh hoạtPhun chọn lọcKhóUrethane (UR)Tiếp xúc với nước mặn hoặc hóa chấtXịtRất khó
Độ dày lớp phủ tối thiểu:0,03 mm (1,2 triệu)
Danh sách kiểm tra bảo vệ độ ẩm
- Lớp phủ phù hợptrên tất cả các mối hàn và đồng tiếp xúc
- bầucho các đầu nối và khu vực điện áp cao (tùy chọn cho môi trường khắc nghiệt)
- Đầu nối kín(Tối thiểu IP65 cho nhà kính ngoài trời hoặc có độ ẩm cao)
- Bề mặt hoàn thiện ENIG(ngăn chặn sự ăn mòn đồng; HASL không được khuyến khích)
Giới hạn môi trường hoạt động
Thông sốTrồng trong nhàNhà kínhNgoài trờiPhạm vi độ ẩm40-70% RH60-90% RH10-100% RHTPhạm vi nhiệt độ15-30°C-5 đến 40°C-20 đến 50°CXếp hạng IP tối thiểuIP20 (khô trong nhà)IP44 (bắn nước)IP65 (chống chịu thời tiết)
Quy tắc bố trí PCBA nhẹ trồng cây
Quy tắc 1: Tách nguồn và tín hiệu
- Giữ phần đầu vào AC/DC cách ly với dấu vết của ổ đĩa LED
- Khoảng cách rò rỉ tối thiểu: 3 mm giữa khu vực điện áp cao và điện áp thấp
Quy tắc 2: Rút ngắn vòng lặp dòng điện cao
- Đặt trình điều khiển LED càng gần đầu nối LED càng tốt
- Giảm thiểu diện tích vòng lặp để giảm EMI
Quy tắc 3: Thiết kế tấm tản nhiệt cho đèn LED
- Mỗi miếng tản nhiệt LED yêu cầu tối thiểu 9 vias nhiệt (0,3mm)
- Vias phải được lấp đầy và đậy nắp để có thể hàn
Quy tắc 4: Đổ đồng cho mặt đất
- Sử dụng mặt đất đặc trên lớp 2 (đối với MCPCB 2 lớp, mặt đất là lõi kim loại)
- Đối với thiết kế FR4: lớp nền chuyên dụng với độ phân chia tối thiểu
Quy tắc 5: Phân phối năng lượng theo chuỗi
- Đối với các PCBA đèn trồng cây tuyến tính dài (lên đến 1500mm), định tuyến các vệt điện như một xe buýt trung tâm
- Nạp từng đoạn LED từ bus, không phải từ cuối đoạn trước
Yêu cầu sản xuất và lắp ráp
Thông số kỹ thuật lắp ráp SMT cho đèn trồng PCBA
Thông sốYêu cầuXác minhDán hànKhông chì (SAC305 hoặc tương tự)Tuân thủ RoHS
Kiểm tra chất lượng PCBA đèn trồng cây
Phương pháp kiểm traTiêu chí đạt/không đạtKiểm tra trong mạch (ICT)Bộ cố định đầu dò tự độngTất cả các thành phần có mặt, giá trị chính xácKiểm tra cực tính bằng đèn LEDChế độ điốt hoặc kiểm tra trực quanĐịnh hướng chính xác 100%Chụp ảnh nhiệt ở mức đầy tảiCamera hồng ngoại sau 1 giờ hoạt độngKhông có điểm nóng >70°C (mục tiêu LED <60°C)Xác minh quang phổMáy quang phổ (độ phân giải 0,1nm)Độ lệch bước sóng ≤±5nm so với thông số kỹ thuậtThử nghiệm đốt cháy trong 24-48 giờ ở công suất tối đa, môi trường xung quanh phòngKhông có đèn LED bị hỏng, không nhấp nháy
Để sản xuất PCBA nhẹ cho cây trồng thương mại, nên thử nghiệm 100% các thông số này:
- Kiểm tra cực tính của đèn LED(kiểm tra quang học tự động)
- Chất lượng mối hàn(AOI trên tất cả các thành phần nguồn)
- Thử nghiệm mở/ngắn(máy bay thăm dò hoặc giường đinh)
- Xác nhận nhiệt(cơ sở mẫu, 10% sản lượng)
Câu hỏi thường gặp về PCBA nhẹ khi trồng cây
Câu hỏi 1: Vật liệu PCB nào tốt nhất cho đèn trồng cây công suất cao (200W+) chạy 18 giờ mỗi ngày?
MỘT:Để hoạt động liên tục ở công suất cao,MCPCB nhôm có độ dẫn nhiệt tối thiểu 3 W/m·Klà sự lựa chọn tiêu chuẩn Đây là ma trận quyết định dựa trên dữ liệu thực tế:
Mức công suấtVật liệu đề xuấtĐộ dẫn nhiệtTuổi thọ dự kiến40W-100WNhôm tiêu chuẩn MCPCB (1-2 W/m·K)1-2 W/m·K30.000-50.000 giờ100W-200WNhôm hiệu suất cao (3-5 W/m·K)3-5 W/m·K50.000-70.000 giờ200W-300W+Nhôm cao cấp (5-9 W/m·K) hoặc lõi đồng5-9+ W/m·K70.000-100.000 giờ
Tại sao nhôm hơn FR4 cho công suất cao:Đèn trồng cây 200W tạo ra nhiệt lượng đáng kể. FR4 có độ dẫn nhiệt chỉ 0,3-0,5 W/m·K, đóng vai trò là chất cách điện. Nhiệt độ điểm nối đèn LED sẽ vượt quá 100°C trong vòng vài phút, khiến quang thông bị suy giảm nhanh chóng (mất 30-50% trong vòng 6 tháng).
PCBA thay thế bằng gốm:Để có độ tin cậy cao nhất hoặc khi kích thước PCB bị hạn chế nghiêm trọng (mật độ công suất cao >3 W/cm2), chất nền gốm (alumina hoặc nhôm nitrit) sẽ loại bỏ hoàn toàn lớp điện môi, đạt được 20-200+ W/m·K. Tuy nhiên, giá thành cao hơn MCPCB nhôm từ 3-5 lần.
Điểm mấu chốt đối với hầu hết người trồng thương mại:MCPCB nhôm hiệu suất cao (5 W/m·K) mang lại sự cân bằng tốt nhất về chi phí và độ tin cậy cho các thiết bị 200W+.
Câu hỏi 2: Làm cách nào để tính toán trọng lượng đồng cần thiết cho PCBA đèn trồng cây của tôi để ngăn ngừa hiện tượng quá nhiệt?
MỘT:Sử dụng công thức IPC-2221 với các hướng dẫn dành riêng cho nghề làm vườn này. Quá nhiệt là hiện tượng hư hỏng thường gặp ở đèn trồng cây công suất cao.
Bước 1 - Xác định dòng điện tối đa trên mỗi dấu vết:
Đối với đèn trồng cây 100W thông thường ở 48V: Dòng điện = 100W / 48V = 2,08A trên mỗi chuỗi
Bước 2 - Chọn mức tăng nhiệt độ cho phép (ΔT):
- tăng 10°C:Bảo thủ cho tuổi thọ hơn 50.000 giờ (được khuyến nghị cho thương mại)
- tăng 20°C:Có thể chấp nhận được ở cấp độ người tiêu dùng
- Tăng 30°C:Rủi ro cao --- dấu vết sẽ làm suy yếu các mối hàn theo thời gian
Bước 3 – Chọn trọng lượng đồng theo dòng điện:
Hiện tại1 oz Đồng Chiều rộng yêu cầu (ΔT=20°C)2 oz Đồng Chiều rộng yêu cầu (ΔT=20°C)Khuyến nghị1A30 mils (0,76mm)15 mils (0,38mm)1 oz chấp nhận được2A70 mils (1,78mm)35 mils (0,89mm)2 oz ưu tiên3A120 mils (3,05mm)60 mils (1,52mm)2 oz tối thiểu5A220 mils (5,59mm)110 mils (2,79mm)Khuyến nghị 3 oz
Bước 4 - Tính toán bằng công thức đơn giản (đối với dấu vết bên ngoài, 2 oz đồng):
Chiều rộng (mils) = Dòng điện (Ampe) × 35 (với ΔT=20°C)
Ví dụ cho 2,08A: chiều rộng tối thiểu 2,08 × 35 = 73 mils (1,85mm)
Thêm biên độ an toàn 20%:73 × 1,2 = 88 triệu (2,23 mm)
Khuyến nghị chuyên nghiệp cho việc trồng PCBA ánh sáng:
- Sử dụng tối thiểu 2 oz đồngcho tất cả các dấu vết mang> 1A
- Sử dụng 3 oz đồngđối với dấu vết mang> 3A hoặc khi không gian bảng bị hạn chế
- Thêm lỗ mở mặt nạ hàntrên dấu vết dòng điện cao --- mối hàn bổ sung giúp tăng công suất dòng điện lên 20-40%
Phương pháp xác minh:Sau khi lắp ráp nguyên mẫu, đo nhiệt độ vết bằng camera hồng ngoại ở mức đầy tải. Nếu bất kỳ vết nào vượt quá 70°C, hãy tăng trọng lượng đồng hoặc mở rộng vết.
Câu hỏi 3: Điều gì gây ra ánh sáng phát ra không đều hoặc nhấp nháy trong PCBA đèn trồng cây và làm cách nào để khắc phục?
MỘT:Ánh sáng phát ra không đều và nhấp nháy thường dohiện tại không khớp giữa các chuỗi LED song songhoặcđiện dung số lượng lớn không đủ. Đây là trình tự chẩn đoán:
Nguyên nhân gốc rễ 1 - Hiện tại không khớp trong các chuỗi song song (phổ biến nhất):
Khi nhiều chuỗi đèn LED được kết nối song song với một bộ điều khiển dòng điện không đổi, những khác biệt nhỏ về điện áp chuyển tiếp (Vf) sẽ khiến một chuỗi tiêu thụ nhiều dòng điện hơn các chuỗi khác. Dây nóng nhất hút nhiều dòng điện nhất, nóng lên hơn nữa (Vf giảm theo nhiệt độ) và hút nhiều dòng điện hơn --- thoát nhiệt.
Giải pháp:
- Sử dụng mộttrình điều khiển hiện tại không đổi riêng biệt trên mỗi chuỗi(ưu tiên cho công suất cao)
- Hoặc thêmcân bằng điện trở(0,5-2Ω) nối tiếp với mỗi chuỗi để cân bằng dòng điện
- Công suất điện trở: P = I2 × R (ví dụ điện trở 1A2 × 1Ω = 1W)
Nguyên nhân gốc rễ 2 - Điện dung lớn ở đầu ra trình điều khiển không đủ:
Việc làm mờ được điều chế độ rộng xung (PWM) sẽ tạo ra hiện tượng nhấp nháy rõ ràng nếu điện dung đầu ra quá nhỏ. Dòng LED tăng và giảm theo từng chu kỳPWM.
Tần sốPWMĐiện dung lớn tối thiểuKhả năng hiển thị nhấp nháy100-200 Hz1000µF+Hiển thị với hầu hết mọi người500-1000 Hz470µFFCó thể phát hiện nhấp nháy ở khoảng 1000-4000 Hz100µFNói chung không nhấp nháy>4000 HzKhông bắt buộcKhông nhấp nháy rõ ràng
Sửa chữa:Thêm tụ điện điện phân 100-470µF trên đầu ra đèn LED, cộng với tụ gốm 10µF để lọc tần số cao.
Nguyên nhân gốc rễ 3 - Mối hàn kém trên kết nối LED:
Mối hàn bị nứt hoặc nguội trên tấm LED tạo ra kết nối không liên tục. Đèn LED có thể nhấp nháy, mờ hoặc hỏng hoàn toàn khi bo mạch nóng lên và nguội đi.
Phương pháp phát hiện:
- Chạm nhẹ vào từng đèn LED bằng dụng cụ nhựa trong khi đèn đang chạy
- Nếu xảy ra hiện tượng nhấp nháy, hãy hàn lại mối hàn
- Đối với đèn LED SMT, kiểm tra dưới độ phóng đại để phát hiện các vết nứt xung quanh tấm đệm
Nguyên nhân gốc rễ 4 - Độ rộng vết không đủ gây sụt áp:
Các vết dài và hẹp trên dây có công suất cao tạo ra hiện tượng sụt áp. Các đèn LED ở phía xa của dấu vết nhận được ít dòng điện hơn các đèn ở gần trình điều khiển.
Sửa chữa:
- Tính sụt áp: V_drop = I × R_trace
- Đối với dây 2A trên dây 100mil (2,54mm) 1oz trên 24 inch: R ≈ 0,24Ω, V_drop ≈ 0,48V
- Điều này có thể chấp nhận được. Đối với V_drop >0,5V, hãy tăng chiều rộng vết hoặc sử dụng đồng 2oz
Xác thực nhanh:Đo điện áp ở đèn LED đầu tiên và đèn LED cuối cùng trong mỗi chuỗi. Nếu chênh lệch vượt quá 0,3V, hãy nâng cấp thiết kế dấu vết.
Danh sách kiểm tra thử nghiệm sản xuất PCBA nhẹ khi trồng cây
Trước khi phê duyệt PCBA đèn trồng cây để sản xuất hàng loạt, hãy xác minh năm thử nghiệm sau:
| Bài kiểm tra | Phương pháp | Tiêu chí Đạt/Không đạt |
|---|---|---|
| Đầu ra quang phổ | Tích hợp hình cầu hoặc quang phổ kế | Độ lệch bước sóng ≤±5nm so với mục tiêu |
| Hiệu suất nhiệt | Camera hồng ngoại sau 1 giờ ở mức đầy tải | Không có điểm >70°C; Tấm LED <60°C |
| Số dư hiện tại | Đo dòng điện trong mỗi chuỗi song song | Độ lệch giữa các chuỗi <5% |
| Chống ẩm | 85% RH ở 40°C trong 48 giờ, được cấp nguồn | Không ăn mòn, không nhấp nháy, không hỏng hóc |
| Xác minh tuổi thọ (tăng tốc) | 85°C/85% RH, 1000 giờ (thử nghiệm THB) | Khấu hao lumen <10% |
Đối với đơn hàng thương mại:Yêu cầu tài liệu PPAP (Quy trình phê duyệt bộ phận sản xuất) bao gồm các báo cáo hình ảnh nhiệt và dữ liệu xác minh quang phổ.
Tóm tắt: Danh sách kiểm tra PCBA đèn trồng cây đáng tin cậy
Yếu tố thiết kếYêu cầuVật liệu PCBNhôm MCPCB (1-9 W/m·K) cho hầu hết; FR4 chỉ dành cho công suất thấp (<30W)Trọng lượng đồng tối thiểu 2 oz đối với dấu vết nguồn; 1 oz cho tín hiệuQuản lý nhiệt9+ đường dẫn nhiệt trên mỗi đèn LED; TIM giữa PCBA và tản nhiệt; nhiệt độ bề mặt <60°CSKiểm soát quang phổĐỏ (660nm), Xanh lam (450nm); tỷ lệ dựa trên cây trồng; độ lệch hiện tại <±2%Cấu trúc liên kết trình điều khiểnDòng điện không đổi trên mỗi chuỗi; các kênh điều khiển riêng biệt để điều chỉnh quang phổBảo vệ độ ẩm Lớp phủ phù hợp (acrylic hoặc silicone); Bề mặt hoàn thiện ENIG; đầu nối kín Cân bằng dòng điện Bộ điều khiển riêng biệt hoặc điện trở cân bằng cho dây song song Chứng nhận RoHS, UL (dành cho thiết bị thương mại)Kiểm traCân bằng quang phổ, nhiệt, dòng điện, chống ẩm, tăng tốc độ lão hóa THB
PCBA đèn trồng cây đáng tin cậy kết hợp khả năng quản lý nhiệt thích hợp (nhôm MCPCB, đồng 2+ oz, via nhiệt), điều khiển quang phổ chính xác (dòng điện không đổi, độ lệch bước sóng ≤±5nm) và bảo vệ môi trường (lớp phủ phù hợp, đầu nối kín). Các lỗi trường phổ biến nhất---đầu ra ánh sáng không đồng đều, nhấp nháy và đèn LED hỏng sớm---có nguồn gốc từ thiết kế nhiệt không phù hợp hoặc dòng điện không khớp giữa các dây song song. Ưu tiên 2 oz đồng, tách riêng các trình điều khiển dòng điện không đổi trên mỗi kênh và thử nghiệm xác thực nhiệt để đạt được hơn 50.000 giờ hoạt động trong môi trường phát triển thương mại.
