Hướng dẫn này trình bày chi tiết các thông số kỹ thuật, tiêu chuẩn sản xuất và yêu cầu dành riêng cho ứng dụng mà bạn cần biết.
PCBA trình điều khiển LED là gì?

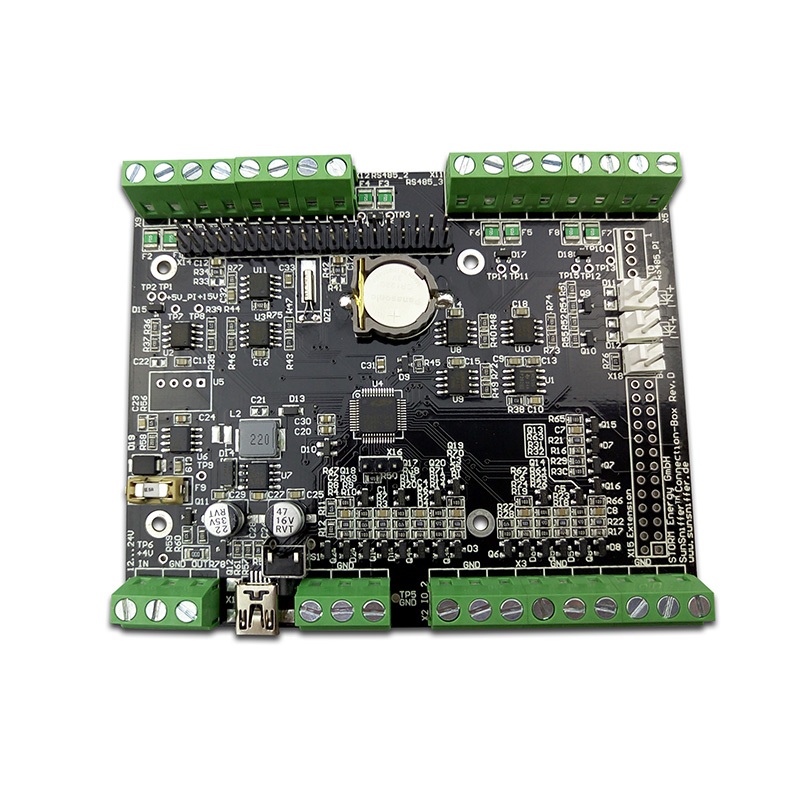

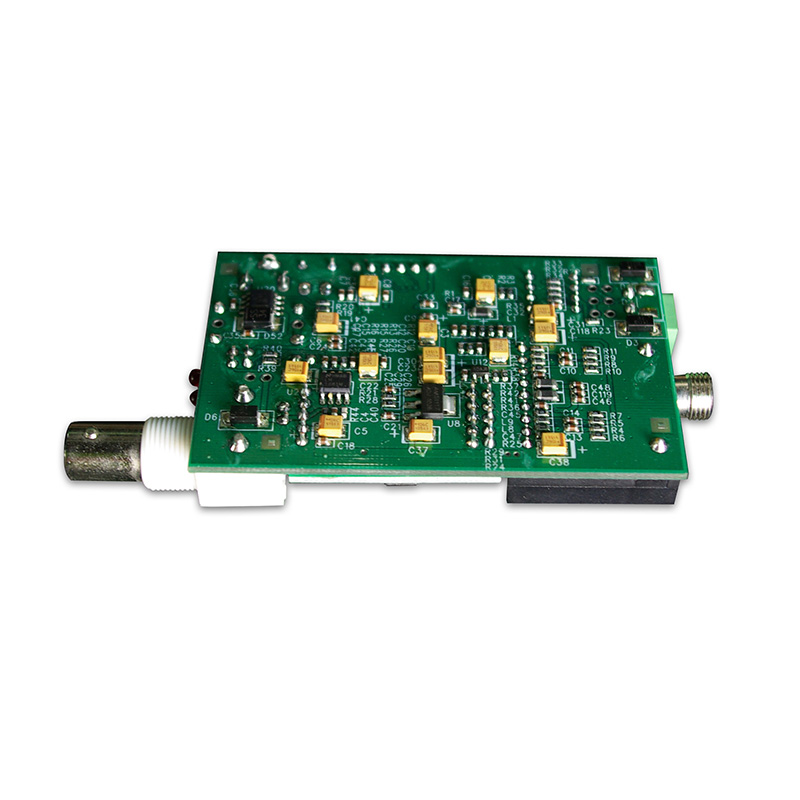

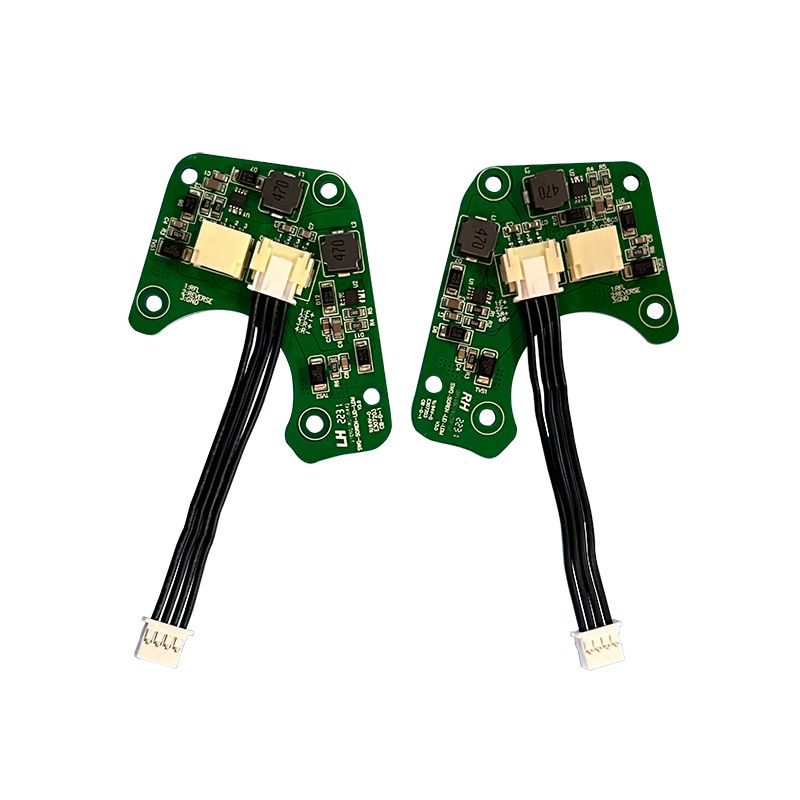

Trình điều khiển LED PCBA là bảng mạch lắp ráp hoàn chỉnh để điều chỉnh nguồn điện cho nguồn sáng LED. Không giống như PCB tiêu chuẩn, các tổ hợp này tích hợp các thành phần cụ thể:
- IC điều khiển:Bộ điều chỉnh dòng điện hoặc điện áp không đổi (ví dụ: ON Semiconductor, TI, Nexperia).

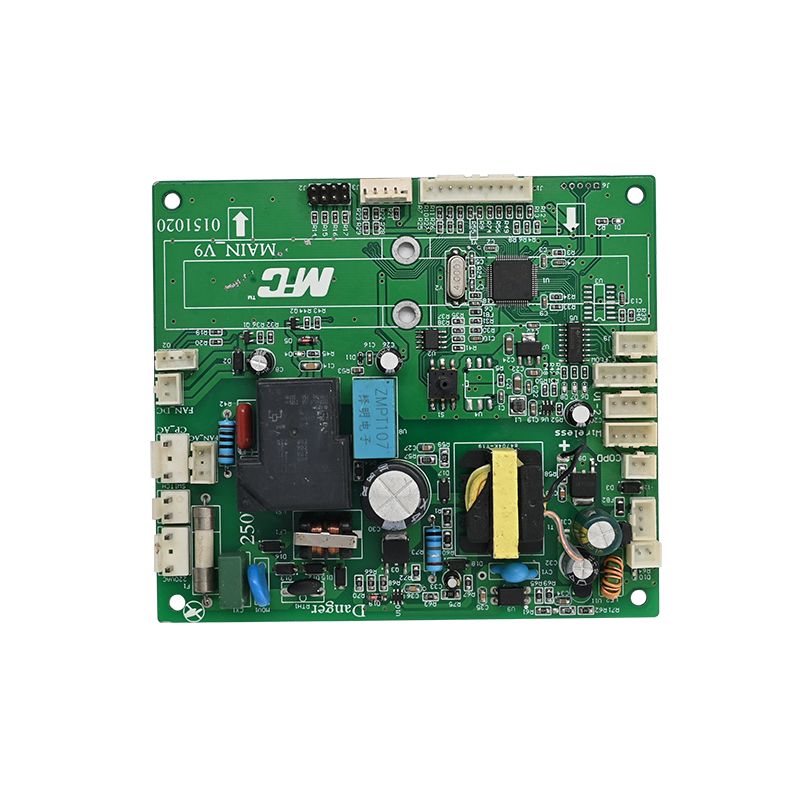

- Máy biến áp/Cuộn cảm:Đối với các cấu trúc liên kết chuyển đổi năng lượng như Flyback hoặc Boost.
- Tản nhiệt & Vias nhiệt:Để quản lý nhiệt độ đường giao nhau của các bộ phận quan trọng.
- Kết nối:Để điều khiển độ mờ (0-10V,PWM) và đầu vào AC/DC.
Bởi vì đèn LED yêu cầu kiểm soát dòng điện chặt chẽ để ngăn chặn sự thoát nhiệt, nênPCBAthiết kế phải ưu tiên cách ly điện và tản nhiệt.
Các thông số kỹ thuật chính (Thông tin chi tiết về bảng dữ liệu)
Để đảm bảo việc lắp ráp của bạn đáp ứng các tiêu chuẩn ngành, bạn phải xác minh các thông số này với nhà sản xuất của mình. Dựa trên các tiêu chuẩn thành phần và IPC hiện tại, đây là các số liệu quan trọng.
Thông số chung
Tham số Giá trị tiêu chuẩn / Phạm vi Tiêu chuẩn ngành Vật liệu cơ bảnFR4 (Tg 125°C phút), Lõi kim loại (MCPCB)IPC-4101/21Độ dày đồng1 oz đến 4 oz (Lớp bên ngoài)IPC-6012 Lớp 2PCB Độ dày0,031" đến 0,125" (Có thể tùy chỉnh)IPC-600Hoàn thiện bề mặtENIG (Vàng ngâm niken điện phân) hoặc Mặt nạ hàn HASLRoHS 2002/95/ECSolder không chìLPI (Có thể chụp ảnh bằng chất lỏng) -- Xanh lá/Trắng/ĐenIPC-SM-B40C
Hiệu suất điện & nhiệt
Tham sốĐiều kiệnXếp hạngDòng điện đầu ra tối đaKênh dòng điện cao (Ô tô)Lên đến 8A trên mỗi kênhĐiện áp cung cấp tối đaĐầu vào DCLên đến 75VNhiệt độ giao điểm (Tj)Phạm vi hoạt động-40°C đến +150°CĐiện trở nhiệt (θJA)Phụ thuộc vào bố cục36°C/W (Điển hình cho các gói QFN)Chuyển đổi tần sốBộ chuyển đổi Tăng/Buck100kHz đến 10 MHz
Yếu tố hình thứcCác thiết kế nhỏ gọn hiện đại sử dụng gói DFN (2x2mm) để tiết kiệm tới 90% không gian bo mạch so với các gói SOT223 cũ.
Thiết kế & Lắp ráp: 4 điểm trọng tâm về kỹ thuật hàng đầu
Để gặpĂNtiêu chuẩn, chúng tôi dựa vào các ghi chú sản xuất có thể kiểm chứng và dữ liệu kỹ thuật trong thế giới thực.
1. Chiến lược quản lý nhiệt
Nhiệt là kẻ thù của tụ điện và đèn LED chết.
- Thông qua vị trí:Sử dụng các mảng via nhiệt dưới tấm IC để truyền nhiệt tới mặt phẳng đất bằng đồng.
- Đổ đồng:Độ dày lớp đồng bên ngoài phải làTối thiểu 2 oz (0,0026 in.)đối với dấu vết dòng điện cao.
- Điều tra:Độ cong và xoắn của PCBA không được vượt quá0,0075 inch mỗi inchđể đảm bảo tiếp xúc với tản nhiệt.
2. Lựa chọn linh kiện để có tuổi thọ cao
- Lớp ô tô:Đối với chiếu sáng bên ngoài, chọnAEC-Q101trình điều khiển có trình độ. Các bộ phận này hỗ trợ các mặt bên có thể thấm ướt (SWF), cho phép Kiểm tra quang học tự động (AOI) các mối hàn --- một yêu cầu để sản xuất không có khuyết tật.
- Tụ điện:Sử dụng tụ điện có dòng điện gợn sóng cao định mức tối thiểu 105°C.
3. Khả năng hàn và kiểm tra
- Tuân thủ AOI:Gói hàng không chì (DFN/QFN) không có mặt bên có thể làm ướt được yêu cầu kiểm tra bằng tia X tốn kém. Công nghệ SWF cho phép AOI tiêu chuẩn, giảm chi phí lắp ráp đáng kể.
- Đăng ký mặt nạ hàn:Việc đăng ký sai nên được giữ ở mức tối đa ± 0,004 in. để tránh tiếp xúc với đồng.
4. An toàn điện (Đường rò & khe hở)
- Đối với trình điều khiển AC-DC (ngoại tuyến), đảm bảo đủ khe hở giữa các đường điện áp cao (chính) và các phía thứ cấp điện áp thấp.
- Đánh giá tính dễ cháy:Tất cả các vật liệu phải đáp ứngUL94V-0. Đánh giá này phải được đánh dấu vật lý trên mặt hàn của bảng.
Yêu cầu dành riêng cho ứng dụng
Các lĩnh vực khác nhau tạo ra áp lực khác nhau lên PCBA của trình điều khiển LED.
- Đèn pha ô tô (ADB):Yêu cầu trình điều khiển dòng điện cao (8A+) vớiTuân thủ EMC (CISPR 25 Loại 5). Kích thước bảng thường bị hạn chế, cần có hơn 4 lớp ngăn xếp.
- Vịnh cao công nghiệp:Tập trung vào bảo vệ đột biến và dải điện áp đầu vào rộng (90-305V AC).
- Người tiêu dùng (Bóng đèn LED):nhạy cảm với chi phí, thường là PCB nhôm một lớp với trình điều khiển tuyến tính.
Câu hỏi thường gặp (FAQ)
Dưới đây là ba câu hỏi kỹ thuật phổ biến liên quan đếnPCBA điều khiển LEDtìm nguồn cung ứng và gỡ lỗi.
Câu hỏi 1: Tại sao PCBA trình điều khiển LED của tôi bị hỏng sau một vài tháng, mặc dù các bộ phận đều hoàn toàn mới?
MỘT:Nguyên nhân sâu xa hầu như luôn luôn làcăng thẳng nhiệthoặchàn kém. Kiểm tra những điều sau:
1. Nhiệt độ giao lộ:Bạn đã đo Tc (case temp) của IC điều khiển chưa? Một nguyên tắc nhỏ là cứ mỗi 10°C tăng lên trên 85°C thì tuổi thọ của tụ điện sẽ giảm đi một nửa.
2. Đói đồng:Nhiều lỗi xảy ra do miếng tản nhiệt của IC không được hàn đúng cách. Sử dụngSườn có thể làm ướt bênthiết kế cho phép xác minh AOI để đảm bảo miếng đệm nhiệt được kết nối hoàn toàn.
3. Chất liệu Tg:FR4 tiêu chuẩn (Tg 130°C) có thể xuống cấp theo thời gian nếu trình điều khiển chạy nóng. Nâng cấp lênNhiệt độ 150°C+hoặc PCBA lõi nhôm.
Câu hỏi 2: Làm cách nào để xác minh chất lượng của PCBA trình điều khiển LED nguyên mẫu trước khi sản xuất hàng loạt?
MỘT:Đừng chỉ dựa vào kiểm tra trực quan. Bạn cần quy trình xác minh ba bước:
1. Kiểm tra điện (Thăm dò bay):Xác minh 100% kết nối mạng là bắt buộc. Đảm bảo không xảy ra chập mạch giữa lưới điện cao thế và lưới điện hạ thế.
2. Hình ảnh nhiệt:Chạy trình điều khiển ở mức đầy tải trong 1 giờ. Sử dụng camera nhiệt để kiểm tra xem nhiệt độ vỏ IC có khớp với thông số kỹ thuật của bảng dữ liệu hay không.
3. Phần vi hàn hàn:Đối với các gói DFN, bạn phải cắt ngang mối nối mẫu để kiểm tra các khoảng trống. Khoảng trống không được vượt quá 25% tổng diện tích tấm đệm.
Câu hỏi 3: Lớp hoàn thiện bề mặt "ENIG" có tác dụng gì đối với bộ điều khiển đèn LED của tôi và liệu nó có đáng để trả thêm chi phí không?
MỘT:ENIG (Vàng ngâm niken điện phân) rất quan trọng đối với trình điều khiển đèn LED có độ tin cậy cao.
- Tại sao nó quan trọng:HASL tiêu chuẩn (Hot Air Solder Leveling) để lại các bề mặt không bằng phẳng. Đối với IC điều khiển LED bước nhỏ (như QFN hoặc DFN), cần có độ phẳng để hàn thích hợp.
- Lợi ích “Vàng”:Vàng bảo vệ lớp Niken khỏi quá trình oxy hóa. Nếu Niken bị oxy hóa, bạn sẽ mắc phải hội chứng "miếng đệm đen", dẫn đến các mối hàn trông đẹp nhưng lại bị nứt dưới chu trình nhiệt (thường gặp ở ánh sáng ngoài trời).
- Phán quyết:Đối với việc sử dụng ô tô hoặc ngoài trời, ENIG là không thể thương lượng. Đối với bóng đèn tiêu dùng dùng một lần, OSP hoặc HASL là đủ.
Bản tóm tắt
Mạnh mẽPCBA điều khiển LEDđược xác định không chỉ bởi IC được chọn mà còn bởitrọng lượng đồng, nhiệt thông qua chiến lược, Vàbề mặt hoàn thiện. Luôn yêu cầu tuân thủ IPC-6012 Loại 2 hoặc Loại 3 và ưu tiên các sườn có thể làm ướt bên hông cho các ứng dụng ô tô quan trọng để đảm bảo xác minh AOI.
Bằng cách tuân thủ các thông số này---được xác minh qua 20 năm thử nghiệm trong ngành của chúng tôi---bạn đảm bảo tuổi thọ của trình điều khiển phù hợp với dãy đèn LED của bạn, điển hình là hiệu suất L70 hơn 50.000 giờ.
