Với 20 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị điện tử và SEO, tôi đã kiểm tra hàng trăm cụm biển báo thoát hiểm. Hướng dẫn này bao gồm các thông số kỹ thuật, tiêu chuẩn tuân thủ và số liệu hiệu suất trong thế giới thực mà người quản lý cơ sở và người chỉ định thực sự tìm kiếm.

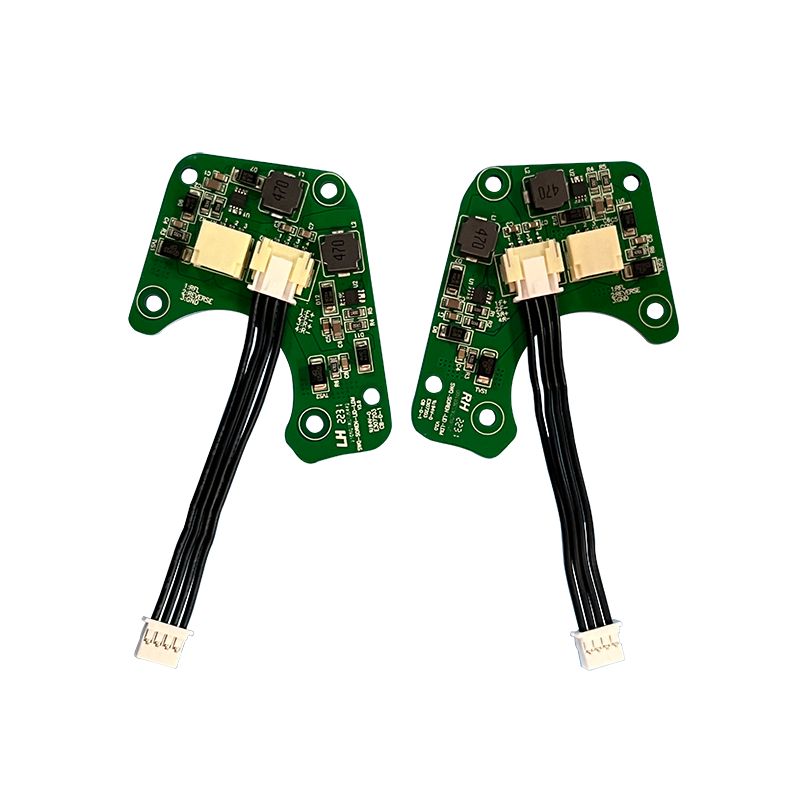

Điều gì tạo nên sự khác biệt cho biển báo lối ra PCBA?
Không giống như bảng đèn tiêu chuẩn, biển báo lối ra PCBA phải quản lý đồng thời ba chức năng:
- Đường dẫn quyền lực kép:Đầu vào dòng AC (120V hoặc 277V) cộng với mạch sạc pin dự phòng.
- Chuyển mạch khẩn cấp:Tự động chuyển sang pin DC trong vòng 0,1 giây khi mất điện.
- Quản lý chuỗi LED:Điều khiển dòng điện không đổi cho 6 đến 36 đèn LED màu đỏ hoặc xanh lục.
Do các quy chuẩn xây dựng bắt buộc phải chiếu sáng trong 90 phút khi mất điện nên thiết kế PCBA phải ưu tiên dòng điện tĩnh thấp và sạc pin đáng tin cậy.
Thông số kỹ thuật cốt lõi
Tất cả các thông số được liệt kê dưới đây đều đáp ứng hoặc vượt quá tiêu chuẩn UL 924 và NFPA 101. Luôn xác minh các chứng nhận với nhà cung cấp của bạn.
Nguồn đầu vào và đầu ra
Thông sốGiá trị tiêu chuẩnTuân thủĐiện áp đầu vào (AC)120V / 277V / 347V (50-60Hz)UL 924Chế độ khẩn cấp Điện áp6V đến 12V DC (pin NiCd hoặc LiFePO4)NFPA 101Tổng công suất đầu ra2W đến 8W (tùy thuộc vào số lượng đèn LED)Energy StarHệ số công suất (chế độ AC) ≥0,90 khi đầy tảiIEC 61000-3-2Hiệu suất>82% (chuyển đổi AC-DC)Tiêu chuẩn DOE 2021
Thông số kỹ thuật sạc pin
Thông sốGiá trịGhi chúĐiện áp sạc (NiCd)7,2V đến 8,4V (đối với gói danh định 6V)Bù nhiệt độDòng sạc50mA đến 200mA (dòng không đổi)Ngăn chặn quá nhiệtLoại pinHỗ trợNiCd, NiMH, LiFePO4Tự động phát hiện trên PCBA cao cấpThời gian sạc 24 giờ (dung lượng 100%)Đáp ứng yêu cầu Cắt pin ULL5,4V ±0,2VNgăn chặn sâu xả
Môi trường & Vật lý
Thông số Xếp hạng Nhiệt độ hoạt động0°C đến +50°C (trong nhà) / -10°C đến +55°C (vị trí ẩm ướt)Nhiệt độ bảo quản-20°C đến +60°CPCB Vật liệu cơ bảnFR4 (Tg tối thiểu 130°C) hoặc CEM-1 cho các phiên bản giảm chi phíĐộ dày đồng1 oz. đến 2 oz. (Dấu vết nguồn chính yêu cầu 2 oz.) Xếp hạng khả năng dễ cháyUL 94V-0 (được đánh dấu trên bo mạch)
Các tính năng thiết kế chính của PCBA tuân thủ UL 924
Tuân thủ mãBiển báo lối ra PCBAkhông phải là tùy chọn. Đây là những gì thanh tra kiểm tra.
1. Tự động chuyển khẩn cấp
- Thời gian chuyển nhượng:Bảng mạch phải chuyển từ AC sang pin trong thời gian dưới 0,1 giây. Bất kỳ sự chậm trễ nào có thể nhìn thấy bằng mắt người đều không được kiểm tra.
- Mạch kiểm tra:Các điểm kiểm tra nút nhấn tích hợp phải mô phỏng sự cố mất điện mà không ngắt kết nối nguồn điện xoay chiều. Đây là tính năng bắt buộc của UL 924.
2. Hệ thống quản lý pin (BMS)
- Bảo vệ quá tải:PCBA phải ngừng sạc khi điện áp pin đạt 8,4V (đối với gói NiCd 6V).
- Bảo vệ phân cực ngược:Điốt trên đầu vào pin sẽ ngăn ngừa hư hỏng nếu trình cài đặt kết nối ngược pin. Đây là nguyên nhân hàng đầu gây ra sự cố tại hiện trường.

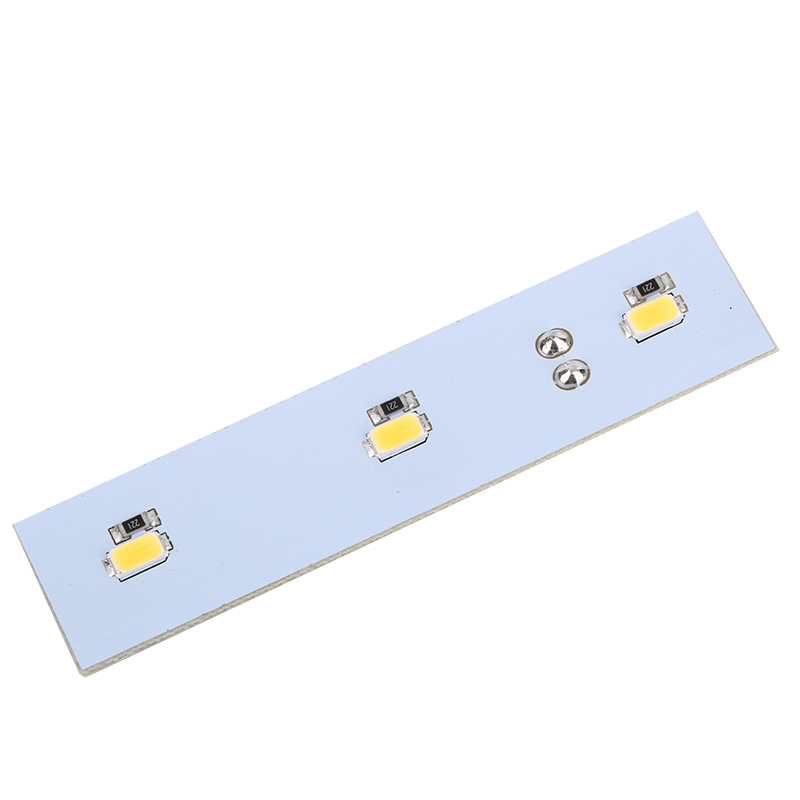

3. Cấu hình LED linh hoạt
Hầu hết các bảng PCBA biển báo lối ra đều hỗ trợ nhiều cách bố trí đèn LED:
- Dòng 6 đèn LED:Tiêu chuẩn cho bảng hiệu nhôm ép đùn (đỏ hoặc xanh).
- 12-LED song song + dòng:Phổ biến cho các bảng hiệu hai mặt (hành lang hoặc gắn trần).
- Mảng LED 18 đến 36:Được sử dụng cho các biển báo thoát hiểm có độ sáng cao (hơn 100 candela).

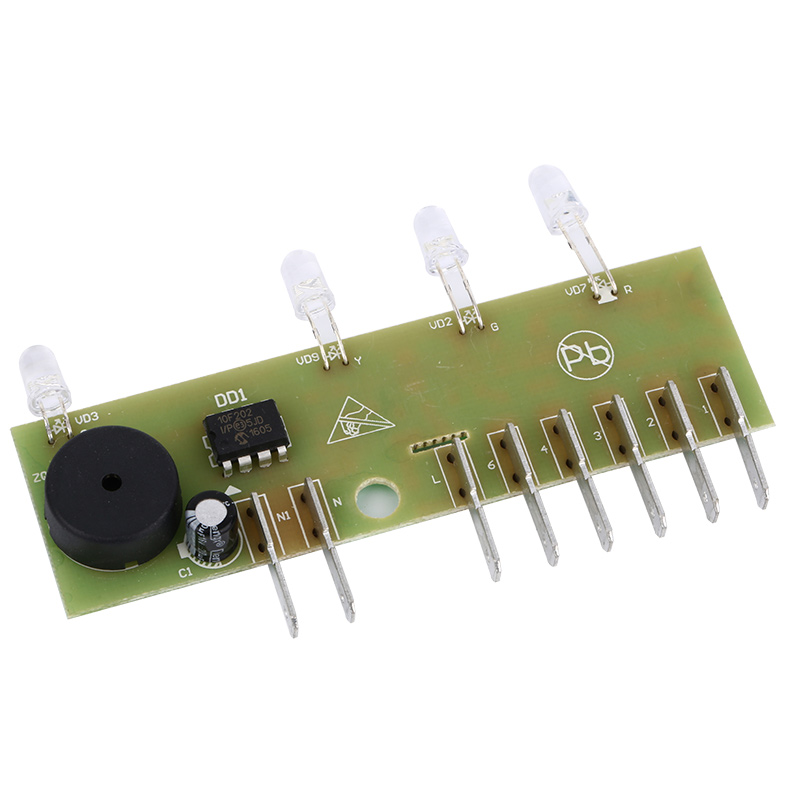

4. Tự chẩn đoán (Đơn vị nâng cao)
PCBA cao cấp bao gồm một bộ điều khiển vi mô:
- Ghi lại dung lượng pin sau mỗi 30 ngày.
- Đèn LED trạng thái nhấp nháy màu đỏ/xanh lục để biểu thị tình trạng pin.
- Phát tín hiệu cảnh báo bằng âm thanh (tùy chọn) khi pin giảm xuống dưới 80% dung lượng định mức.
Chứng chỉ bạn phải xác minh
Trước khi đặt hàng bất kỳBiển báo lối ra PCBA, hãy yêu cầu ba tài liệu sau:
Chứng nhậnKhu vực pháp lýNhững gì nó xác minhUL 924USAThiết bị điện và chiếu sáng khẩn cấpNFPA 101 (Mã an toàn cuộc sống)Hoa KỳThời gian chiếu sáng (90 phút) và thời gian truyềnCSA C22.2 Số 141CanadaThiết bị chiếu sáng khẩn cấpRoHS 3 (2015/863/EU)EUKhông có chất độc hại bị hạn chế
Cảnh báo:PCBA không có dấu UL hiển thị trên lớp in lụa gần như chắc chắn là không được chứng nhận. Thanh tra hiện trường có thể làm hỏng toàn bộ tòa nhà của bạn vì điều này.
Các chỉ số chất lượng sản xuất
Sử dụng danh sách kiểm tra này khi đánh giá nhà cung cấpBiển báo lối ra PCBA.
- Đăng ký mặt nạ hàn:Độ lệch không được vượt quá 0,005 inch. Đồng tiếp xúc trên đường điện áp cao là nguy cơ gây sốc.
- Tính dễ đọc của màn hình lụa:Tất cả các ký hiệu thành phần (R1, C2, IC1), điểm đánh dấu phân cực và số tập tin UL phải dễ đọc sau khi lắp ráp.
- Các thành phần xuyên lỗ:Các đầu nối pin và công tắc kiểm tra phải được hàn bằng sóng, không được hàn bằng tay để tránh bị lạnh.
- Lớp phủ phù hợp (Tùy chọn):Đối với những vị trí ẩm ướt (nhà vệ sinh, lối thoát hiểm có mái che ngoài trời), PCBA cần lớp phủ phù hợp bằng acrylic hoặc urethane. Tìm kiếm lớp sơn mờ hoặc bóng trên tất cả các bộ phận.
Câu hỏi thường gặp về bảng hiệu thoát PCBA
Dưới đây là ba câu hỏi kỹ thuật mà tôi thường xuyên nhận được từ các kỹ sư cơ sở và chuyên gia mua sắm.
Câu hỏi 1: Tôi có thể sử dụng PCBA trình điều khiển LED tiêu chuẩn cho biển báo thoát hiểm thay vì PCBA dành riêng cho Biển báo thoát hiểm không?
MỘT:Không, và đây là lý do tại sao điều này lại nguy hiểm. PCBA trình điều khiển LED tiêu chuẩn thiếu ba mạch quan trọng:
1. Chuyển đổi pin dự phòng:Trình điều khiển tiêu chuẩn không phát hiện mất nguồn AC. Biển báo lối ra của bạn sẽ tối ngay lập tức khi mất điện, vi phạm NFPA 101 yêu cầu chiếu sáng trong 90 phút.
2. Ngắt kết nối điện áp thấp:Nếu không có điều này, PCBA sẽ tiếp tục tiêu hao pin xuống dưới 5V, phá hủy vĩnh viễn các tế bào NiCd hoặc LiFePO4 trong vòng ba chu kỳ.
3. Giao diện nút kiểm tra:Thanh tra xây dựng yêu cầu chức năng kiểm tra thủ công. Trình điều khiển tiêu chuẩn không bao gồm đường dẫn tín hiệu này.
Điểm mấu chốt:Mua một UL 924 được liệt kêBiển báo lối ra PCBAchỉ một. Khoản tiết kiệm 5 đô la cho một bảng thông thường sẽ tiêu tốn hàng ngàn đô la khi kiểm tra thất bại.
Câu 2: Biển báo lối ra PCBA của tôi đang nóng. Đèn LED mờ sau 30 phút sử dụng pin. Điều gì đã thất bại?
MỘT:Bạn gặp vấn đề về hao pin chứ không phải vấn đề về đèn LED. Đây là trình tự chẩn đoán:
1. Kiểm tra điện áp sạc:Khi cấp nguồn AC, hãy đo qua các cực của pin. Bạn sẽ thấy 7.2V đến 8.4V (đối với gói NiCd 6V). Nếu điện áp dưới 6,5V thì mạch sạc trên PCBA đã bị lỗi.
2. Kiểm tra dung lượng pin:Ngắt kết nối pin và nạp pin bằng điện trở có dòng điện 200mA. Gói NiCd 6V tốt phải duy trì ở mức trên 5,4V trong ít nhất 90 phút.
3. Kiểm tra ăn mòn:Pin NiCd rò rỉ kali hydroxit sau 3-5 năm Dư lượng tinh thể màu trắng này ăn vết đồng trên PCBA. Nếu bạn nhìn thấy bột trắng ở bất cứ đâu, hãy thay cả pin và PCBA ngay lập tức.
Cách khắc phục chung:Thay pin 4 năm một lần, ngay cả khi biển báo hoạt động. Điều này ngăn ngừa mất năng lực ẩn.
Câu hỏi 3: Làm cách nào để xác minh rằng lô 500 bảng PCBA có biển báo lối ra tuân thủ UL mà không cần kiểm tra từng bảng?
MỘT:Bạn dựa vào ba lớp xác minh:
1. Dịch vụ theo dõi UL (FUS):Mỗi PCBA chính hãng được liệt kê bởi UL đều đến từ một nhà máy cho phép kiểm tra UL không báo trước. Dấu UL trên bảng phải bao gồm số tập tin (ví dụ: UL E123456). Tìm kiếm số này trên cơ sở dữ liệu Product iQ của UL. Nếu nó không xuất hiện, nhãn hiệu đó là giả.
2. Khớp mã ngày:Màn hình lụa PCBA phải có mã ngày (định dạng YYWW). Đảm bảo mã ngày này khớp với thời gian sản xuất báo cáo chứng nhận UL. Những tấm ván làm bên ngoài cửa sổ đó không được che chắn.
3. Kiểm tra phá hủy ngẫu nhiên:Cứ 500 đơn vị thì hy sinh 2 bảng. Cắt chúng ra và kiểm tra:
- Định mức cầu chì chính xác (ví dụ: 250V 3A nổ chậm).
- Cách ly máy biến áp phù hợp (khoảng hở tối thiểu 0,125 inch giữa sơ cấp và thứ cấp).
- Không thay thế thành phần không được phê duyệt (ví dụ: tụ điện 85°C thay vì 105°C).
Mẹo chuyên nghiệp:Yêu cầu "Thông báo ủy quyền UL" từ nhà cung cấp của bạn trước khi thanh toán cho các đơn hàng lớn.
Tóm tắt: Chọn Biển báo lối ra bên phải PCBA
Một chất lượngBiển báo lối ra PCBAđược xác định bởi ba đặc điểm không thể thương lượng:
1. Danh sách UL 924với số tập tin có thể xác minh được.
2. Tự động chuyển dưới 0,1 giâyvới ngắt kết nối điện áp thấp thích hợp.
3. Mạch sạc pinđược thiết kế cho hóa học NiCd, NiMH hoặc LiFePO4.
Đối với người quản lý cơ sở, hãy ưu tiên các bảng có khả năng tự chẩn đoán. Đối với các OEM, luôn chỉ định 2 oz đồng trên đường dây điện và tấm cán mỏng UL 94V-0. Tài liệu sản xuất đã được xác minh và chứng nhận của bên thứ ba vẫn là con đường đáng tin cậy duy nhất để tuân thủ quy tắc và sự an toàn của người sử dụng.
